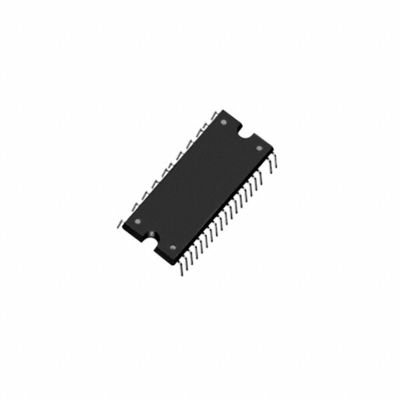

SIM6822M IC МОСТ ВОДИТЕЛЬ РАВЕНСТВО 40DIP Sanken Электрическ США Inc.
| Фирменное наименование | Sanken Electric USA Inc. |
|---|---|
| Номер модели | SIM6822M |
| Количество мин заказа | 1 |
| Цена | Based on current price |
| Упаковывая детали | противостатические сумка & картонная коробка |
| Время доставки | 3-5 дней работы |
| Условия оплаты | T/T |
| Поставка способности | в запасе |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Тип мотора - Stepper | - | Тип мотора - AC, DC | Безщеточный DC (BLDC) |
|---|---|---|---|
| Функция | Водитель | Выходная конфигурация | Полумост (3) |
| Интерфейс | Логика | Технология | IGBT |
| Разрешение шага | - | Применения | Бытовая техника |
| Текущий объем производства | 5A | Напряжение тока - поставка | 13,5 В ~ 16,5 В |
| Напряжение - нагрузка | 600 В (макс.) | Рабочая температура | -20°C ~ 100°C (ТА) |
| Устанавливать тип | Через отверстие | Пакет/случай | 40-DIP (0,657", 16,70 мм), 29 выводов |
| Пакет прибора поставщика | 40-ДИП LF2971 |
Характер продукции
SIM6822M IC МОСТ ВОДИТЕЛЬ РАВЕНСТВО 40DIP Sanken Электрическ США Inc.
Детали продукта
Описание
SIM6822M высоковольтный трехфазный водитель ICs мотора в которые транзисторы, пре-водитель IC (MIC), и цепи бутстрэпа (диоды и резисторы) сильно интегрируйте.
Особенности
●Встроенные диоды бутстрэпа с настоящими ограничиваясь резисторами (Ω 60)
●CMOS-совместимый входной сигнал (3,3 v или 5 v)
●Обнаженная рамка руководства: Pb свободный от (RoHS уступчивое)
●Напряжение тока изоляции: 1500 (на 1 минута) UL-узнанных компонентов v (но. файла: E118037) (опознавание UL SIM6880M ожидающее решения)
●Выход сигнала недостатка на активации защиты (Pin FO)
●На стороне высокого давления сигнал ввода выключения (Pin SD)
●Защиты включают:
Предел перегрузок по току (OCL): Автоматическ-рестарт
Предохранение от перегрузок по току (OCP): Автоматическ-рестарт
Замыкание недонапряжения для электропитания
На стороне высокого давления (UVLO_VB): Автоматическ-рестарт
Низко-сторона (UVLO_VCC): Автоматическ-рестарт
Термальное выключение (TSD): Автоматическ-рестарт
Применение
●Компрессор с электродвигателем холодильника
●Мотор вентиляторного двигателя и насоса для шайбы и сушильщика
●Вентиляторный двигатель для кондиционера, очистителя воздуха, и электрического вентилятора
Спецификации
| Атрибут | Атрибут со значением |
|---|---|
| Изготовитель | Sanken |
| Категория продукта | Вполне, водители Полу-моста |
| Серия | - |
| Упаковка | Трубка |
| Пакет-случай | 40-DIP (0,657", 16.70mm) 29 руководств |
| Технология | IGBT |
| Рабочая температура | -20°C | 100°C (ЖИВОТИКИ) |
| Типа Установк | Через отверстие |
| Особенности | Цепь бутстрэпа |
| Применения | Моторы AC |
| Интерфейс | Логика |
| Напряжени тока-поставка | 13,5 V | 16,5 V |
| Поставщик-Прибор-пакет | 40-DIP LF2971 |
| Течение требуемой производительности | 5A |
| Недостатк-защита | Настоящий ограничивающ, над температурой, UVLO |
| Выход-конфигурация | Половинный мост (3) |
| Типа Нагрузк | Индуктивный |
| Rds-на-Typ | - |
| Настоящ-Пик-выход | 7.5A |
| Напряжени тока-нагрузка | 400V (Макс) |
Описания
Половинные моторы AC IGBT водителя моста (3) 40-DIP LF2971
Тройной половинный модуль ПОГРУЖЕНИЯ водителя 300V 30-Pin двигателя моста
