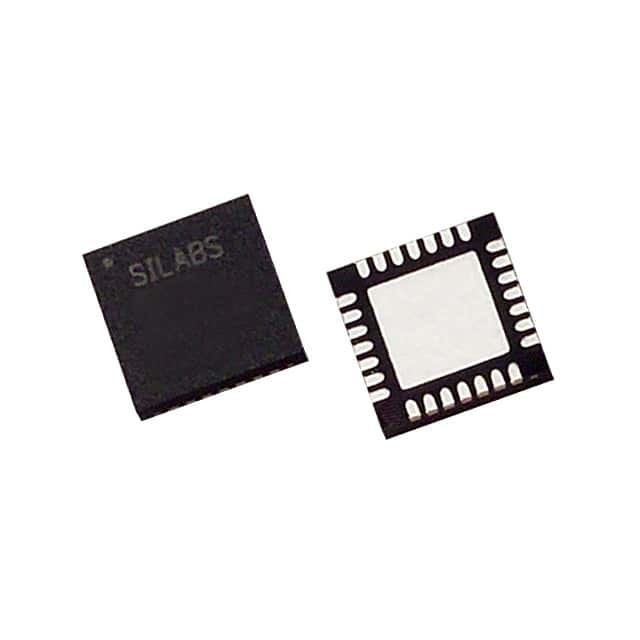

Практически лаборатории кремния МОСТА 28VQFN IC CP2102-GMR приемопередатчика USB 20mA

Обзор системы

CP2102/9 высок-интегрированный регулятор моста USB-к-UART обеспечивая простое решение для уточнения дизайнов RS- 232 к USB используя минимум компоненты и космос PCB. CP2102/9 включает регулятор функции высшей скорости USB 2,0, приемопередатчик USB, генератор, EEPROM или EPROM, и асинхронную серийную шину данных (UART) с полными сигналами управления модема в компактном 5 x 5 пакет mm QFN-28. Никакие другие внешние компоненты USB необходимы.
ROM на-обломока programmable может быть использован для того чтобы подгонять ID поставщика USB, ID продукта, строку характера продукции, дискриптор силы, номер отпуска прибора, и серийный номер прибора как пожелано для применений OEM. Programmable ROM запрограммированное бортовое через USB, позволяющ шагу программирования легко быть интегрированным в производство продукта и испытывающ процесс.

USB Одно-обломока к передаче данных UART

- Интегрированный приемопередатчик USB; отсутствие внешних резисторов
требовать
- Интегрированные часы; никакой внешний кристалл не требовал
- Внутренний ROM 1024 байт programmable для ID поставщика,
ID продукта, серийный номер, дискриптор силы, отпуск
номер, и строки характера продукции
- EEPROM (CP2102)
- EPROM (бывшее programmable) (CP2109)
- цепь возврата включения питания На-обломока
- регулятор напряжения тока На-обломока
- 3,3 выход v (CP2102)
- 3,45 выход v (CP2109)
- штырь и программное обеспечение 100% совместимые с CP2101

Регулятор функции USB
- Спецификация 2,0 USB уступчивая; высшая скорость (12 Mbps)
- USB приостанавливает государства поддержанные через ПРИОСТАНАВЛИВАЕТ штыри

Асинхронная серийная шина данных (UART)
- Все handshaking и стыковочные параметры модема
- Поддержанные форматы данных:
- Бит информации: 5, 6, 7, и 8
- Биты стопа: 1, 1,5, и 2
- Равенство: нечетный, даже, метка, космос, отсутствие равенства
- Скорости передачи информации в бодах: 300 bps к 1 Mbps
- Байт 576 получить буфер; байт 640 передать буфер
- Handshaking оборудования или X-On/X-Off поддержал
- Поддержка характера события
#NAME?

Виртуальные драйверы устройства порта COM

- Работы с существующими применениями ПК порта COM
- Беспошлинная лицензия распределения
- Windows 8/7/Vista/Server 2003/XP/2000
- MAC OS X /OS-9
- Линукс

Поддержка водителя USBXpress™ сразу
- Беспошлинная лицензия распределения
- Windows 7/Vista/XP/Server 2003/2000
- CE Windows

Применения примера
- Подъем приборов наследия RS-232 к USB
- Кабель интерфейса USB мобильного телефона
- Кабель интерфейса USB
- USB к серийному переходнику RS-232

Подача напряжения
- использующий энергию Само: 3,0 до 3,6 v
- Приведенный в действие автобус USB: 4,0 до 5,25 v

Пакет
- RoHS-уступчивый 28 штырь QFN (5x5 mm)

Диапазон температур: – °C 40 до +85
