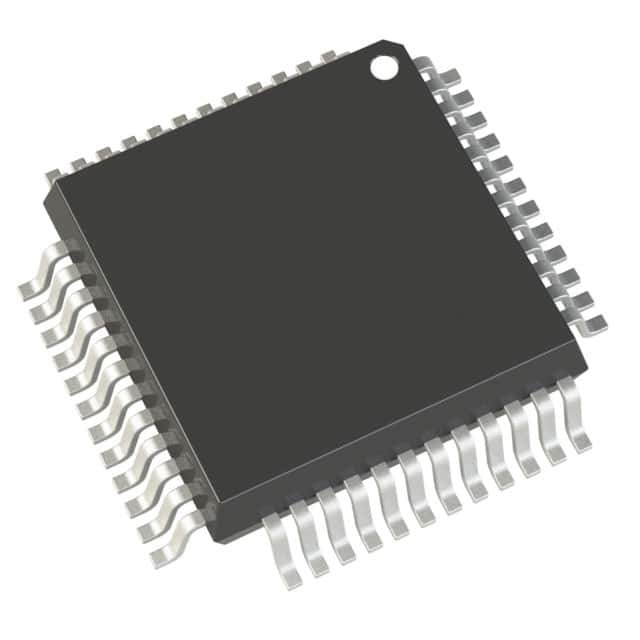

ADAU1701JSTZ откалывает АУДИО PROC 2ADC/4DAC 48-LQFP интегральных схема
| Фирменное наименование | Analog Devices Inc. |
|---|---|
| Номер модели | ADAU1701JSTZ |
| Количество мин заказа | 1 |
| Цена | Based on current price |
| Упаковывая детали | противостатические сумка & картонная коробка |
| Время доставки | 3-5 дней работы |
| Условия оплаты | T/T |
| Поставка способности | в запасе |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Тип | Сигма | Интерфейс | ² C I, SPI |
|---|---|---|---|
| Ход часов | 50MHz | Слаболетучая память | - |
| RAM На-обломока | 12kB | Напряжение тока - I/O | 3.30V |
| Напряжение тока - ядр | 1.80V | Рабочая температура | 0°C | 70°C (ЖИВОТИКИ) |
| Устанавливать тип | Поверхностный держатель | Пакет/случай | 48-LQFP |
| Пакет прибора поставщика | 48-LQFP (7x7) | ||
| Выделить | Откалывает интегральные схемаы 2ADC,Откалывает интегральные схемаы 4DAC,ADAU1701JSTZ |
||
Характер продукции
ADAU1701JSTZ IC АУДИО PROC 2ADC/4DAC 48-LQFP Аналоговые устройства Inc.
Детали продукта
ОБЩЕЕ ОПИСАНИЕ
ADAU1701 полный аудио систем-на--обломок включая 28/56-bit аудио DSP, ADCs и DACs, и похожие на микроконтроллер интерфейсы контроля. Обработка сигнала включает выравнивание, кроссовер, басовое повышение, многоленточную динамику обрабатывая, компенсацию задержки, дикторакомпенсация, и стерео изображение расширяя. Эти алгоритмы можно использовать для того чтобы возмещать потерю реальные ограничения дикторов, усилителей, и слушая окружающих сред, приводящ в резком улучшении восприниманного аудио качества.
ОСОБЕННОСТИ
28/56-bit, процессор 50 MHz цифровой аудиоСтерео ADC: 100 dB SNR и -80 dB THD+N
4 канал DAC: 104 dB SNR и -90 dB THD+N
Полная отдельно стоящая деятельность
• Само-ботинок от серийного EEPROM
• Вспомогательный ADC с mux 4-входного сигнала для сетноого-аналогов контроля
• GPIOs для цифровых контролей и выходов
Полно programmable с инструментом SigmaStudio™ графическим
28 множитель × 28 бита сдержанный с 56 сдержанным аккумулятором для полной обработки удвоенной точности
Генератор часов для генерации мастерских часов от кристалла
PLL для генерации мастерских часов от 64 × fS, 256 × fS, 384 × fS, или 512 fSclocks ×
Гибкие порты I/O серийных данных с режимами I2S совместимых, синхронизированного влево, синхронизированного вправо, и TDM
Частоты отсчетов до 192 КГц поддержали
регулятор напряжения тока На-обломока для совместимости с 3,3 системами v
48 пакет руководства LQFP пластиковый
Спецификации
| Атрибут | Атрибут со значением |
|---|---|
| Изготовитель | Аналоговые устройства |
| Категория продукта | DSP (процессоры цифрового сигнала) |
| Серия | SigmaDSP® |
| Продукт | Аудио DSPs |
| Тип | Сигма |
| Упаковка | Упаковка подноса резервная |
| Блок-вес | 0,006409 oz |
| Установк-стиль | SMD/SMT |
| Пакет-случай | 48-LQFP |
| Рабочая температура | 0°C | 70°C (ЖИВОТИКИ) |
| Типа Установк | * |
| Интерфейс | I2C, SPI |
| Поставщик-Прибор-пакет | 48-LQFP (7x7) |
| Ход часов | 50MHz |
| Не-Испаряющ-память | - |
| На-Обломок-RAM | 12kB |
| Напряжение тока I/O | 3.3V |
| Напряжени тока-ядр | 1.80V |
| Разрешение | 24 бита |
| Pd-Сил-диссипация | 286,5 mW |
| Максимальная рабочая температура | + 70 c |
| Температурная амплитуда рабочей температуры | 0 c |
| Работать-Поставк-напряжение тока | 3,3 V 1,8 V |
| Работать-Поставк-настоящий | 50 мам 40 мам |
| Пакет-случай | LQFP-48 |
| Номер--конвертеры | 6 конвертеров |
| Частота отсчетов | 192 КГц |
Функциональный совместимый компонент
Форма, пакет, функциональный совместимый компонент
| Изготовитель Part# | Описание | Изготовитель | Сравните |
| ADAU1701JSTZ-RL Цепи потребителя |
Процессор SigmaDSPR 28/56-Bit аудио с 2 ADCs и 4 DACs | Аналоговые устройства Inc | ADAU1701JSTZ против ADAU1701JSTZ-RL |
| ADAV400KSTZ Цепи потребителя |
ЦЕПЬ ПОТРЕБИТЕЛЯ СПЕЦИАЛЬНОСТИ, PDSO80, 14 X 14 MM, ROHS УСТУПЧИВОЕ, MS-026BEC, LQFP-80 | LLC электроники Rochester | ADAU1701JSTZ против ADAV400KSTZ |
| ADAV400KSTZ-REEL Цепи потребителя |
ЦЕПЬ ПОТРЕБИТЕЛЯ СПЕЦИАЛЬНОСТИ, PDSO80, 14 X 14 MM, ROHS УСТУПЧИВОЕ, MS-026BEC, LQFP-80 | Аналоговые устройства Inc | ADAU1701JSTZ против ADAV400KSTZ-REEL |
Описания
Процессор SigmaDSP 28/56-Bit аудио с 2 ADCs и 4 DACs
Аудио процессор DSPs 28-/56-Bit аудио
