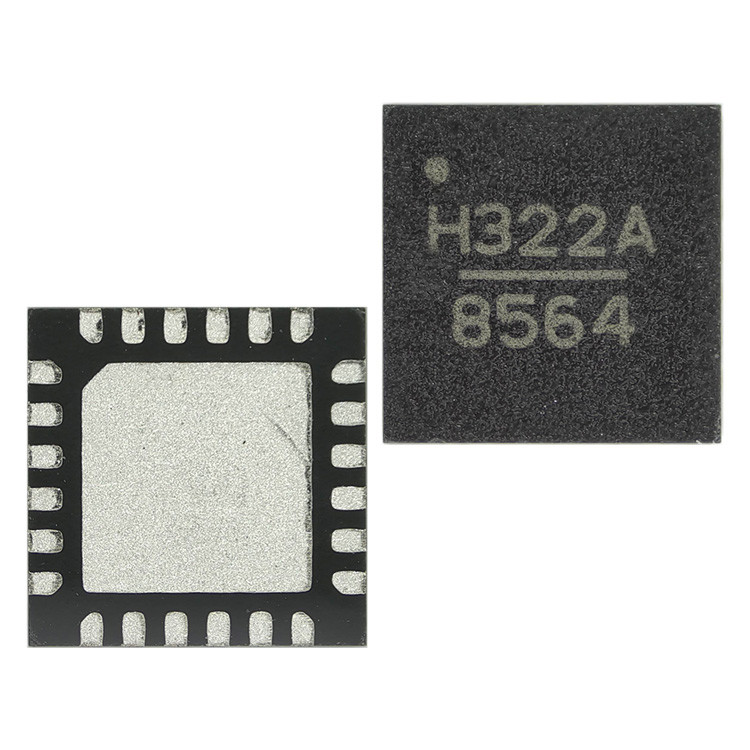

HMC322ALP4E IC RF SWITCH SP8T 8GHz 24QFN Аналоговые устройства Inc.

  • HMC322ALP4E IC RF SWITCH SP8T 8GHZ 24QFN Analog Devices Inc.
Фирменное наименование Analog Devices Inc.
Номер модели HMC322ALP4E
Количество мин заказа 1
Цена Based on current price
Упаковывая детали противостатические сумка & картонная коробка
Время доставки 3-5 рабочих дней
Условия оплаты T/T
Поставка способности В наличии

Свяжитесь я бесплатно образцы и талоны.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Тип RF - Топология Абсорбтивный
Цепь SP8T Диапазон изменения частот 0Hz | 8GHz
Изоляция 40dB Вносимая потеря 2.5dB
Частота теста 6 ГГц, 8 ГГц P1dB 26 дБм
IIP3 40dBm Особенности -
Импеданс 50ohm Напряжение - питание -
Операционная температура -40°C ~ 85°C Тип установки Поверхностный монтаж
Пакет / чемодан 24-VFQFN Обнаженная подставка Пакет изделий поставщика 24-QFN (4x4)
Выделить

СК РФ

,

Модуль РЧ-интегрированной схемы

,

Модуль микросхемы ИК
Оставьте сообщение
Характер продукции

Подробная информация о продукции

Общее описание

HMC322 - это широкополосный неотражающий GaAs MESFET SP8T коммутаторный чип.Этот переключатель обеспечивает высокую изоляцию и низкую потерю вставки и расширяет частотное покрытие линии продуктов переключателя SP8T HittiteЭтот переключатель также включает в себя на борту двоичный декодер схемы, которая уменьшает необходимые логические линии управления до трех.и требует фиксированного отклонения -5ВВсе данные испытываются с помощью чипа в 50 Ом испытательной установки, подключенной через проволоку с диаметром 0,025 мм (1 миллиметр) длиной 0,5 мм (20 миллиметров).

Особенности

Широкополосная производительность: DC - 10,0 ГГц
Высокая изоляция: > 38 дБ @ 4 ГГц
Низкая потеря вставки: 2,0 дБ @ 4 ГГц
Интегрированный 3:8 TTL декодер
Маленький Размер: 1,45 x 1,6 x 0,10 мм

Типичные применения

HMC322 идеально подходит для:
• Телекоммуникационная инфраструктура
• Микроволновое радио и VSAT
• Военные и космические
• Испытательные приборы

Спецификации

Атрибут Значение атрибута
Производитель Аналоговые устройства
Категория продукции Радиочастотные переключатели
Серия HMC322AG
Опаковка Порезать полоску
Единичная масса 0.032741 унций
Стиль установки SMD/SMT
Пакетный чехол 24-VFQFN Обнаженная подставка
Импеданс 50 Омм
Технологии ГаА
Операционная температура -40°C ~ 85°C
Особенности -
Напряжение -
Пакет изделий поставщика 24-QFN (4x4)
Круговая SP8T
Топология Поглощающий
Убытки от вставки 20,5 дБ
P1dB-точка сжатия 26 дБм
RF-тип -
Низкая частота 0 Гц
Частота выше 8 ГГц
Частота изоляции 40 дБ @ 6 ГГц (обычно)
Частота вставки-потери 2.5 дБ @ 8 ГГц
IIP3 40 дБм (обычно)
Pd - рассеивание энергии 348 мВт
Максимальная рабочая температура + 85 C
Диапазон температуры работы - 40 градусов.
Конфигурация переключателя SP8T
Операционная частота DC до 8 ГГц
Пакетный чехол QFN-24
Максимальное время 150 нс
Порты переключателей Октальный
Максимальное время 150 нс
Не изолирующий тип 35 дБ

Описания

Радиочастотные коммутаторы IC DC-8GHz SP8T
