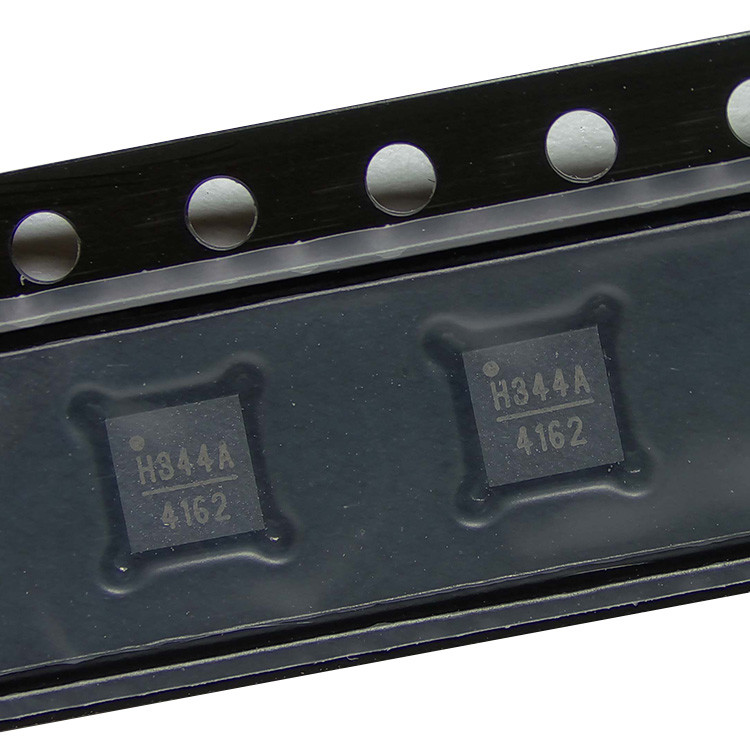

HMC344ALP3E IC RF SWITCH SP4T 8GHz 16QFN Аналоговые устройства Inc.
| Фирменное наименование | Analog Devices Inc. |
|---|---|
| Номер модели | HMC344ALP3E |
| Количество мин заказа | 1 |
| Цена | Based on current price |
| Упаковывая детали | противостатические сумка & картонная коробка |
| Время доставки | 3-5 рабочих дней |
| Условия оплаты | T/T |
| Поставка способности | В наличии |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Тип RF | VSAT | Топология | Абсорбтивный |
|---|---|---|---|
| Цепь | SP4T | Диапазон изменения частот | 0Hz | 8GHz |
| Изоляция | 35dB | Вносимая потеря | 1.9dB |
| Частота теста | 4GHz | P1dB | - |
| IIP3 | 40dBm | Особенности | - |
| Импеданс | 50ohm | Напряжение - питание | - |
| Операционная температура | -55°С ~ 85°С | Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 16-VFQFN Обнаруженная подставка | Пакет изделий поставщика | 16-QFN (3x3) |
| Выделить | СК РФ,Модуль РЧ-интегрированной схемы,Модуль микросхемы ИК |
||
Характер продукции
Подробная информация о продукции
Общее описание
HMC344ALP3E представляет собой широкополосный неотражающий GaAs MESFET SP4T переключатель в недорогой безсвинцовой поверхности.Этот переключатель обеспечивает высокую изоляцию и низкую потерю вставки и расширяет частотное покрытие линии продуктов переключателя SP4T HittiteЭтот переключатель также включает в себя на борту двоичную схему декодера, которая уменьшает необходимые линии логического управления до двух.и требует фиксированного отклонения -5В.
Особенности
Широкополосная производительность: DC - 8 ГГцВысокая изоляция: 36 dB@6 GHz
Низкая потеря вставки: 1,7 дБ @ 6 ГГц
Интегрированный 2:4 TTL декодер
16 Свинца 3х3 мм QFN Пакет: 9 мм2
Типичные приложения
Этот переключатель подходит для использования в постоянном токе - 8,0 ГГцСистемы 50-омм или 75-омм:
• Широкополосная связь
• Волоконно-оптическая техника
• Смененные фильтрующие банки
• беспроводный до 8 ГГц
Спецификации
| Атрибут | Значение атрибута |
|---|---|
| Производитель | Аналоговые устройства |
| Категория продукции | Радиочастотные переключатели |
| Серия | HMC344AG |
| Опаковка | Порезать полоску |
| Пакетный чехол | Умереть. |
| Импеданс | 50 Омм |
| Операционная температура | -55°C ~ 85°C |
| Особенности | - |
| Напряжение | - |
| Пакет изделий поставщика | Умереть. |
| Круговая | SP4T |
| Топология | Поглощающий |
| P1dB-точка сжатия | - |
| RF-тип | VSAT |
| Низкая частота | 0 Гц |
| Частота выше | 8 ГГц |
| Частота изоляции | 35 дБ @ 4 ГГц (обычно) |
| Частота вставки-потери | 10,9 дБ @ 4 ГГц |
| IIP3 | 40 дБм (обычно) |
Описания
Радиочастотный коммутатор IC VSAT SP4T 8GHz 50 Ом 16-QFN (3x3)
Радиочастотные коммутаторы IC DC-8 GHz SP4T -V Неотражающие коммутаторы
