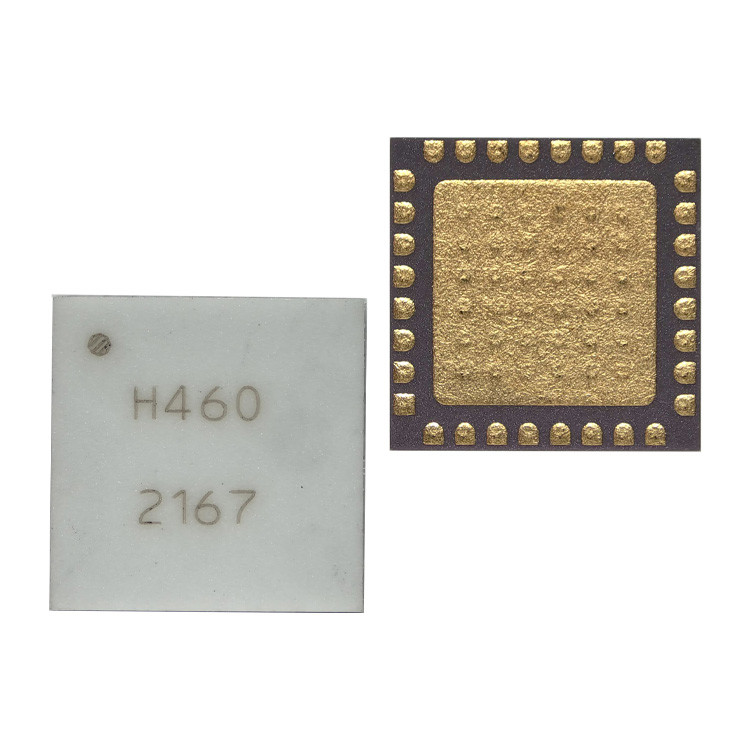

HMC460LC5 IC RF AMP GPS 0HZ-20GHZ 32CSMT Analog Devices Inc.
| Фирменное наименование | Analog Devices Inc. |
|---|---|
| Номер модели | HMC460LC5 |
| Количество мин заказа | 1 |
| Цена | Based on current price |
| Упаковывая детали | противостатические сумка & картонная коробка |
| Время доставки | 3-5 рабочих дней |
| Условия оплаты | T/T |
| Поставка способности | В наличии |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Частота | 0Hz | 20GHz | P1dB | 16dBm |
|---|---|---|---|
| Увеличение | 14dB | Диаграмма шума | 2.5dB |
| Тип RF | Общее назначение | Напряжение - питание | 8V |
| Питание током | 75mA | Частота теста | 10GHz |
| Тип установки | Поверхностный монтаж | Пакет / чемодан | 32-TFCQFN подвергло пусковая площадка действию |
| Пакет изделий поставщика | 32-CSMT (5x5) | ||
| Выделить | СК РФ,Модуль РЧ-интегрированной схемы,Модуль микросхемы ИК |
||
Характер продукции
Подробная информация о продукции
Общее описание
HMC981 - это активный контроллер смещения, который автоматически регулирует напряжение ворот внешнего усилителя для достижения постоянного тока смещения.Он может быть использован для смещения любых усилителей типа усиления и истощения, работающих в режиме класса A с напряжением от 4V до 12V и токами отвода до 200mA, предлагая полное решение предвзятости.
Особенности
Автоматическая регулировка напряжения входа (не требуется калибровка)Напряжение питания: от 4 до 12 В
Цифровое напряжение: от 3,3 до 5 В
Управляет как устройствами типа "Усиление", так и устройствами типа "Отсутствие"
Регулируемый отводный ток до 200mA
Мощность потока отвода/источника
Необязательно Внутренняя генерация отрицательного напряжения, которая может быть отключена для использования внешней отрицательной рельсы
Быстро включить/отключить
Выход отключения для последовательности включения и отключения цепочки Daisy
Типичные применения
• Микроволновое радио и VSAT• Военные и космические
• Испытательные приборы
• Диспетчерская предвзятость модулятора оптического волокна
• CATV лазерный драйвер предубеждения
• Базовая станция сотовой связи
• Оборудование беспроводной инфраструктуры
Спецификации
| Атрибут | Значение атрибута |
|---|---|
| Производитель | Аналоговые устройства |
| Категория продукции | Усилители радиочастот |
| Серия | HMC460G |
| Тип | Усилитель RF |
| Опаковка | Порезать полоску |
| Стиль установки | SMD/SMT |
| Пакетный чехол | 32-TFCQFN Раскрытая подставка |
| Частота | 0Hz ~ 20GHz |
| Технологии | ГаА |
| Диапазон частот | DC до 20 ГГц |
| Количество каналов | 1 канал |
| Напряжение | 8В |
| Пакет изделий поставщика | 32-CSMT (5х5) |
| Поставка тока | 75 мА |
| Прибыль | 14 дБ |
| Тип усилителя | LNA |
| Частота испытаний | 10 ГГц |
| P1dB-точка сжатия | 16 дБм |
| Число шума | 2.5 дБ |
| RF-тип | Общая цель |
| Pd - рассеивание энергии | 2 Вт |
| Максимальная рабочая температура | + 85 C |
| Диапазон температуры работы | - 55 C. |
| Рабочее напряжение питания | 8 В |
| Операционный ток | 75 мА |
| Операционная частота | 20 ГГц |
| NF-шумовая цифра | 20,5 дБ |
| P1dB-точка сжатия | 16.5 дбм |
| Пакетный чехол | SMT-32 |
| OIP3-перехват третьего порядка | 290,5 дБм |
| Убытки от ввода-возврата | 18 дБ |
Описания
Радиочастотный усилитель IC общего назначения 0Hz ~ 20GHz 32-CSMT (5x5)
RF Amp Single LNA 20GHz 9V 32-пиновый CLLCC EP T/R
Усилитель RF SMT lo Шумный ампер DC - 20 ГГц
