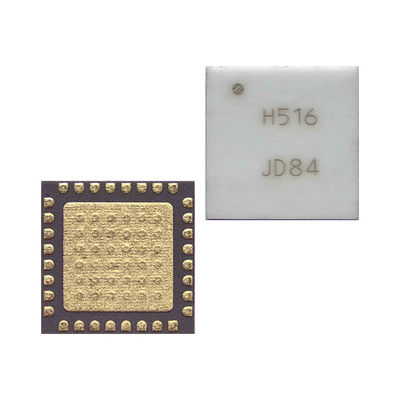

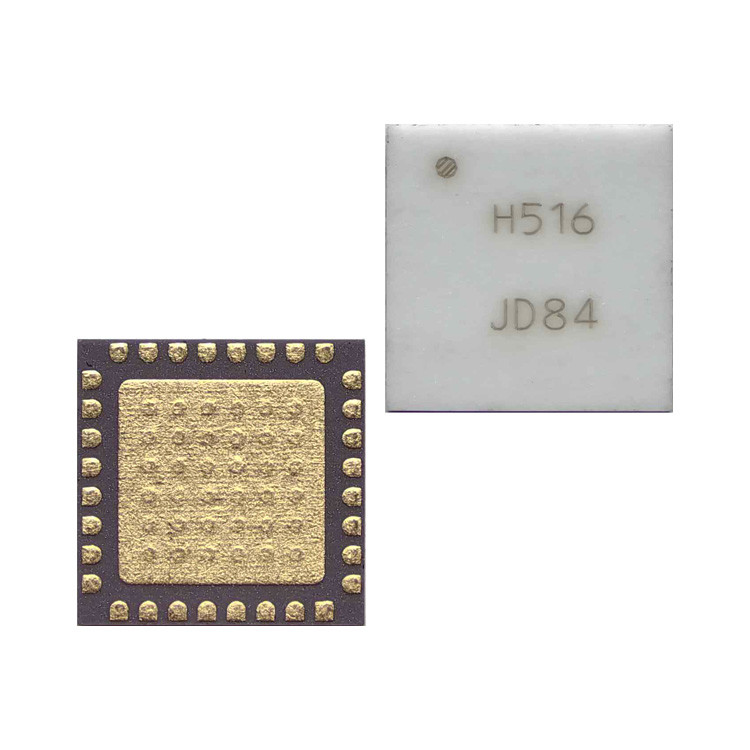

HMC516LC5 IC RF AMP GPS 9GHZ-18GHZ 32QFN Analog Devices Inc.

  • HMC516LC5 IC RF AMP GPS 9GHZ-18GHZ 32QFN Analog Devices Inc.
Фирменное наименование Analog Devices Inc.
Номер модели HMC516LC5
Количество мин заказа 1
Цена Based on current price
Упаковывая детали противостатические сумка & картонная коробка
Время доставки 3-5 рабочих дней
Условия оплаты T/T
Поставка способности В наличии

Свяжитесь я бесплатно образцы и талоны.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Частота 9 - 18 ГГц P1dB 14dBm
Увеличение 20.5 дБ Диаграмма шума 2dB
Тип RF Общее назначение Напряжение - питание 2.5V | 3.5V
Питание током 88mA Частота теста -
Тип установки Поверхностный монтаж Пакет / чемодан 32-TFQFN Открытая накладка
Пакет изделий поставщика 32-QFN (5x5)
Выделить

СК РФ

,

Модуль РЧ-интегрированной схемы

,

Модуль микросхемы ИК
Оставьте сообщение
Характер продукции

Подробная информация о продукции

Общее описание

HMC516LC5 представляет собой высокодинамический диапазон GaAs PHEMT MMIC Low Noise Amplifier (LNA), размещенный в бессвинцовом пакете SMT без Pb, соответствующем требованиям RoHS.0 дБ шума и имеет выход IP3 +25 дБмВыходная мощность P1dB +13 дБм позволяет LNA также функционировать как драйвер LO для сбалансированных, I/Q или смесителей отторжения изображения.

Особенности

Число шума: 2,0 дБ
Прибыль: 20 дБ
OIP3: +25 дБм
Единое питание: +3В @ 65 мА
50 Ом совпадающих вход/выход
Соответствующая требованиям RoHS упаковка 5 x 5 мм

Типичные применения

HMC516LC5 идеально подходит для использования в качестве LNA или усилителя драйвера для:
• Радиостанции точка-точка
• Радиостанции точка-к-точка и VSAT
• Испытательное оборудование и датчики
• Военные

Спецификации

Атрибут Значение атрибута
Производитель Хеттиты
Категория продукции Чипы IC
Серия HMC516G
Тип Усилитель RF
Опаковка Срезная полоска альтернативная упаковка
Стиль установки SMD/SMT
Пакетный чехол 32-TFQFN Раскрытая подставка
Частота 9 - 18 ГГц
Технологии ГаА
Диапазон частот от 9 до 18 ГГц
Количество каналов 1 канал
Напряжение 2.5 В ~ 3.5 В
Пакет изделий поставщика 32-SMT (5x5)
Поставка тока 88 мА
Прибыль 20.5 дБ
Тип усилителя LNA
Частота испытаний -
P1dB-точка сжатия 14 дБм
Число шума 2 дБ
RF-тип Общая цель
Pd - рассеивание энергии 1.25 Вт
Максимальная рабочая температура + 85 C
Диапазон температуры работы - 40 градусов.
Рабочее напряжение питания 3 В
Операционный ток 65 мА
Операционная частота 18 ГГц
NF-шумовая цифра 2 дБ
P1dB-точка сжатия 14 дБм
OIP3-перехват третьего порядка 25 дБм
Убытки от ввода-возврата 10 дБ

Описания

RF Amp Single LNA 18GHz 4V 32-пинный CQFN EP T/R
Усилитель RF Lo Шумный ампер SMT 9 - 18 ГГц
