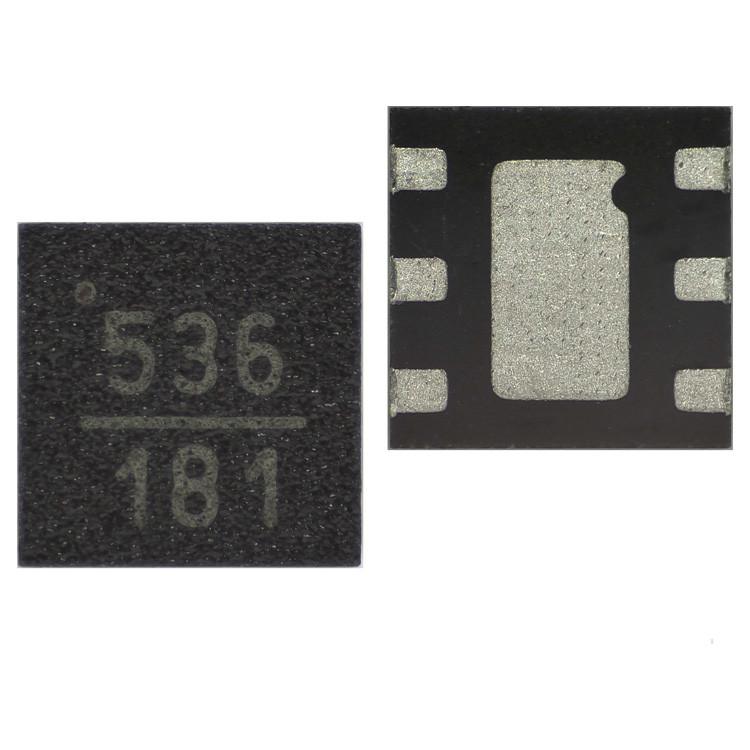

HMC536LP2 IC RF SWITCH SPDT 6GHZ 6DFN Аналоговые устройства Inc.

  • HMC536LP2 IC RF SWITCH SPDT 6GHZ 6DFN Analog Devices Inc.
Фирменное наименование Analog Devices Inc.
Номер модели HMC536LP2
Количество мин заказа 1
Цена Based on current price
Упаковывая детали противостатические сумка & картонная коробка
Время доставки 3-5 рабочих дней
Условия оплаты T/T
Поставка способности В наличии

Свяжитесь я бесплатно образцы и талоны.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Тип RF Клетчатый Топология -
Цепь SPDT Диапазон изменения частот 0Hz | 6GHz
Изоляция 29dB Вносимая потеря 1dB
Частота теста 6GHz P1dB 33dBm
IIP3 52 дБм Особенности -
Импеданс 50ohm Напряжение - питание 5В
Операционная температура -40°C ~ 85°C Тип установки Поверхностный монтаж
Пакет / чемодан 6-TDFN подложка под воздействием Пакет изделий поставщика 6-ДФН (2х2)
Выделить

СК РФ

,

Модуль РЧ-интегрированной схемы

,

Модуль микросхемы ИК
Оставьте сообщение
Характер продукции

Подробная информация о продукции

Общее описание

HMC539LP3 & HMC539LP3E - это широкополосные 5-битные цифровые аттенуаторы GaAs IC в недорогих пакетах с поверхностным монтажем.Эта единая положительная линия управления на бит цифрового аттенуатора использует от чипа AC наземного конденсатора для работы вблизи постоянного токаПокрытие постоянного тока до 4 ГГц, потеря вставки менее 0,7 дБ типично.

Особенности

00,25 дБ ЛСБ Шаги до 7,75 дБ
± 0,05 дБ Типичная ошибка шага
Низкая потеря вставки: 0,7 дБ
Высокий IP3: +50 дБм
Единая линия управления на бит
Управление, совместимое с TTL/CMOS
Единое питание +5В
Пакет SMT 3x3 мм

Типичные применения
HMC539LP3 / HMC539LP3E идеально подходит как для RF, так и для IF приложений:
• Мобильная инфраструктура
• ISM, MMDS, WLAN, WiMAX, WiBro
• Микроволновое радио и VSAT
• Испытательное оборудование и датчики

Спецификации

Атрибут Значение атрибута
Производитель Аналоговые устройства
Категория продукции Радиочастотные переключатели
Серия HMC536
Опаковка Срезная полоска альтернативная упаковка
Единичная масса 0.000744 унций
Стиль установки SMD/SMT
Пакетный чехол 6-TDFN подложка под воздействием
Импеданс 50 Омм
Технологии ГаА
Операционная температура -40°C ~ 85°C
Особенности -
Напряжение 5В
Пакет изделий поставщика 6-DFN (2х2)
Круговая СДПТ
Топология -
Убытки от вставки 00,6 дБ
P1dB-точка сжатия 33 дБм
RF-тип Сотовые
Низкая частота 0 Гц
Частота выше 6 ГГц
Частота изоляции 29 дБ @ 6 ГГц (обычно)
Частота вставки-потери 1 дБ @ 6 ГГц
IIP3 52 дБм (обычно)
Pd - рассеивание энергии 00,86 Вт
Максимальная рабочая температура + 85 C
Диапазон температуры работы - 40 градусов.
Конфигурация переключателя СДПТ
Операционная частота DC до 6 ГГц
Пакетный чехол DFN-6
Порты переключателей Двойной
Не изолирующий тип 27 дБ

Описания

Радиочастотный коммутатор IC сотовый SPDT 6GHz 50 Ом 6-DFN (2x2)
Радиочастотный переключатель SPDT от 0 МГц до 6 ГГц 23 дБ 6-контактный DFN EP T/R
Радиочастотные коммутаторы IC 3W SPDT T/R Switch SMT DC - 6 ГГц
