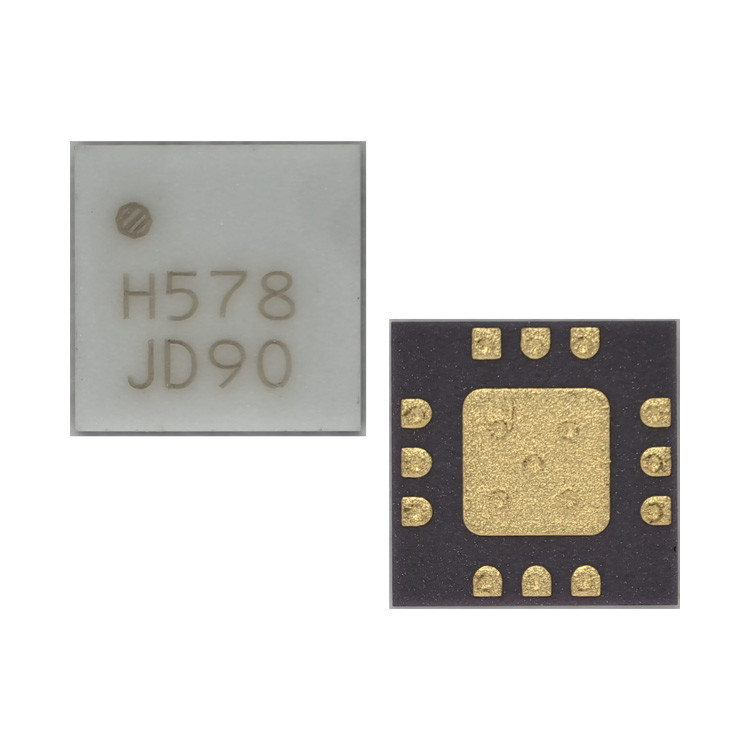

HMC578LC3B IC MULTIPLIER X2 BB 12SMD Аналоговые устройства Inc.
| Фирменное наименование | Analog Devices Inc. |
|---|---|
| Номер модели | HMC578LC3B |
| Количество мин заказа | 1 |
| Цена | Based on current price |
| Упаковывая детали | противостатические сумка & картонная коробка |
| Время доставки | 3-5 рабочих дней |
| Условия оплаты | T/T |
| Поставка способности | В наличии |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Функция | Множитель частоты | Частота | 23 - 33 ГГц |
|---|---|---|---|
| Тип RF | DBS, VSAT | Вторичные атрибуты | - |
| Тип установки | Поверхностный монтаж | Пакет / чемодан | 12-VFQFN подвергло пусковая площадка действию |
| Пакет изделий поставщика | 12-SMT (3x3) | ||
| Выделить | СК РФ,Модуль РЧ-интегрированной схемы,Модуль микросхемы ИК |
||
Характер продукции
Подробная информация о продукции
Общее описание
HMC578LC3B - это активный широкополосный частотный мультипликатор x2 с использованием технологии GaAs PHEMT в бессвинцовом пакете SMT, соответствующем требованиям RoHS.мультипликатор обеспечивает +15 дБм типичной выходной мощности от 24 до 33 ГГц. Изоляции Fo и 3Fo > 20 дБс и > 30 дБс соответственно на частоте 28 ГГц. HMC578LC3B идеально подходит для использования в цепочках множителя LO для радиостанций Pt-Pt & VSAT, обеспечивающих уменьшение количества частей противтрадиционные подходыНизкий уровень шума SSB на уровне -129 дБц/Гц при смещении 100 кГц помогает поддерживать хорошую производительность шума системы.и позволяет использовать методы производства поверхностного монтажа.
Особенности
Высокая выходная мощность: +15 дБмНизкая мощность привода: от 0 до +6 дБм
Fo Изоляция: > 20 дБc @ Fout= 28 ГГц
100 КГц SSB Фазовый шум: -132 дБц/Гц
Единое питание: +5V@81 mA
Соответствующий требованиям RoHS пакет SMT размером 3x3 мм
Типичные применения
HMC578LC3B подходит для:• Приложения для генерации часов: SONET OC-192 & SDH STM-64
• Радиостанции точка-точка и VSAT
• Испытательные приборы
• Военные и космические
Спецификации
| Атрибут | Значение атрибута |
|---|---|
| Производитель | Аналоговые устройства |
| Категория продукции | Чипы IC |
| Серия | HMC578G |
| Тип | Умножитель |
| Опаковка | Срезная полоска альтернативная упаковка |
| Стиль установки | SMD/SMT |
| Пакетный чехол | 12-VFQFN Обнаженная подставка |
| Частота | 23 - 33 ГГц |
| Технологии | ГаА |
| Диапазон частот | от 23 до 33 ГГц |
| Функция | Умножитель частоты |
| Количество каналов | 2 канал |
| Пакет изделий поставщика | 12-SMT (3x3) |
| Прибыль | - |
| Частота испытаний | - |
| RF-тип | VSAT, DBS |
| Вторичные атрибуты | - |
| Pd - рассеивание энергии | 670 мВт |
| Максимальная рабочая температура | + 85 C |
| Диапазон температуры работы | - 40 градусов. |
| Рабочее напряжение питания | 5 В |
| Операционный ток | 81 мА |
| Операционная частота | 33 ГГц |
| NF-шумовая цифра | - |
| P1dB-точка сжатия | - |
| Пакетный чехол | SMT-12 |
| OIP3-перехват третьего порядка | - |
| Убытки от ввода-возврата | 10 дБ |
Описания
Активные множители радиочастот x2 от 23 ГГц до 33 ГГц Выход 12-контактный CQFN EP T/R
Усилитель RF x2 Активный мульти SMT 24 - 33 ГГц Fout
