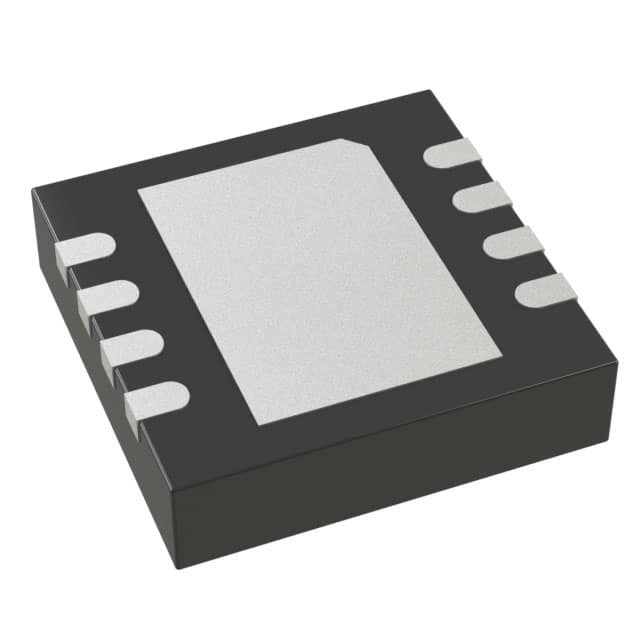

LT3014EDD#TRPBF IC REG LINEAR POS ADJ 20MA 8DFN Аналоговые устройства Inc.

Описание

LT®3014 представляет собой высоковольтный линейный регулятор с низким отказом микроэнергии. Устройство способно подавать 20mA выходного тока с отказным напряжением 350mV.Проектированные для использования в батарейных или высоковольтных системах, низкий тихий ток (7μA при работе и 1μA при выключении) делает LT3014 идеальным выбором.
Другие особенности LT3014 включают возможность работы с очень маленькими выходными конденсаторами.47μF на выходе, в то время как большинство старых устройств требуют от 10μF до 100μF для стабильностиНебольшие керамические конденсаторы могут использоваться без необходимого добавления ESR, как это часто бывает с другими регуляторами.защиту от теплового ограничения и обратного тока.

СТРАНИЦЫ

■ Широкий диапазон входного напряжения: от 3 до 80 В
■ Низкий тихий ток: 7μA
■ Низкое выходное напряжение: 350 мВ
■ Выходной ток: 20mA
■ LT3014HV выживает на 100В (2 мс)
■ Нет необходимости в защитных диодах
■ Регулируемый выход от 1,22 В до 60 В
■ 1μA тихий ток при отключении
■ Стабильность с выходной конденсатором 0,47μF
■ Стабильность с алюминиевыми, тантальными или керамическими конденсаторами
■ Защита от обратной батареи
■ Отсутствие обратного тока от выхода
■ Термоограничение
■ Доступен в 5-лидовом ThinSOTTM и 8-лидовом DFN пакетах

Применение

■ Регуляторы низкого тока высокого напряжения
■ Регулятор для систем, работающих на батареях
■ Телекоммуникационные приложения
■ Автомобильные приложения
