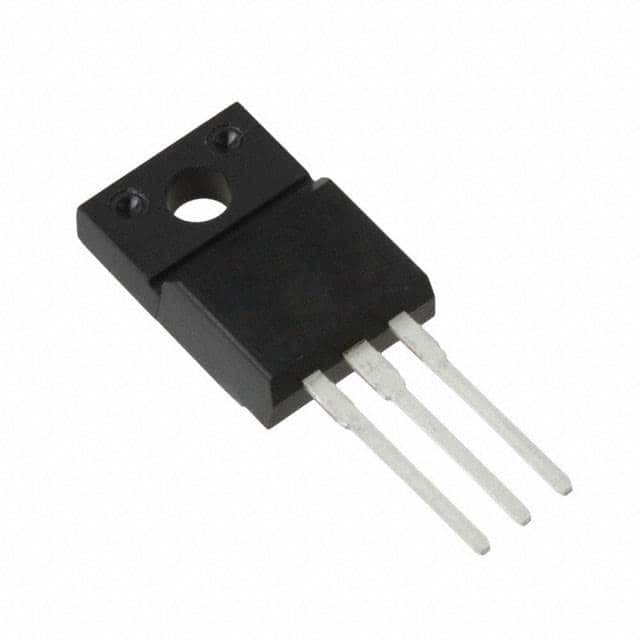

NJM7805FA IC REG LINEAR 5 В 1,5 А TO220F Nisshinbo Micro Devices Inc.

  • NJM7805FA IC REG LINEAR 5V 1.5A TO220F Nisshinbo Micro Devices Inc.
Фирменное наименование Nisshinbo Micro Devices Inc.
Номер модели NJM7805FA
Количество мин заказа 1
Цена Based on current price
Упаковывая детали противостатические сумка & картонная коробка
Время доставки 3-5 рабочих дней
Условия оплаты T/T
Поставка способности В наличии

Свяжитесь я бесплатно образцы и талоны.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Выходная конфигурация Позитв Тип выхода Зафиксированный
Количество регуляторов 1 Напряжение тока - входной сигнал (Макс) 35V
Напряжение тока - выход (минута/зафиксированный) 5В Напряжение тока - выход (Макс) -
Падение напряжения (макс.) - Текущий объем производства 1.5А
Настоящий - спокойный (Iq) 6 мам Питание током (Макс) -
PSRR 78 дБ (120 Гц) Особенности контроля -
Особенности защиты Перегрев, короткое замыкание Операционная температура -40°C ~ 85°C
Тип установки Через дыру Пакет / чемодан Полный пакет TO-220-3
Пакет изделий поставщика TO-220F
Вы можете отметить нужные вам продукты и связаться с нами на доске объявлений.
Part Number Description
NJM7805FA IC REG LINEAR 5V 1.5A TO220F
NJM78M12FA IC REG LINEAR 12V 500MA TO220F
NJM7815FA IC REG LINEAR 15V 1.5A TO220F
NJM7824FA IC REG LINEAR 24V 1.5A TO220F
NJM7806FA IC REG LINEAR 6V 1.5A TO220F
NJM7808FA IC REG LINEAR 8V 1.5A TO220F
NJM78M05FA IC REG LINEAR 5V 500MA TO220F
NJM7820FA IC REG LINEAR 20V 1.5A TO220F
NJM7812FA IC REG LINEAR 12V 1.5A TO220F
L78M05CP IC REG LINEAR 5V 500MA TO220FP
BA178M24T IC REG LINEAR 24V 500MA TO220FP
BA09T IC REG LINEAR 9V 1A TO220FP
NJM78M06FA IC REG LINEAR 6V 500MA TO220F
NJM78M08FA IC REG LINEAR 8V 500MA TO220F
NJM78M09FA IC REG LINEAR 9V 500MA TO220F
NJM78M15FA IC REG LINEAR 15V 500MA TO220F
NJM78M18FA IC REG LINEAR 18V 500MA TO220F
NJM78M20FA IC REG LINEAR 20V 500MA TO220F
NJM78M24FA IC REG LINEAR 24V 500MA TO220F
NJM7818FA IC REG LINEAR 18V 1.5A TO220F
NJM7924FA IC REG LINEAR -24V 1.5A TO220F
NJU7223F18# IC REG LINEAR 1.8V 500MA TO220F
NJU7223F50 IC REG LINEAR 5V 500MA TO220F
NJM79M08FA IC REG LINEAR -8V 500MA TO220F
NJM79M18FA IC REG LINEAR -18V 500MA TO220F
NJM79M24FA IC REG LINEAR -24V 500MA TO220F
NJU7223F18 IC REG LINEAR 1.8V 500MA TO220F
NJM2930F85 IC REG LINEAR 8.5V 150MA TO220F
NJM2930F05 IC REG LINEAR 5V 150MA TO220
NJM2930F85# IC REG LINEAR 8.5V 150MA TO220F
NJM317F IC REG LIN POS ADJ 1.5A TO220F
NJM7905FA IC REG LINEAR -5V 1.5A TO220F
NJM7906FA IC REG LINEAR -6V 1.5A TO220F
NJM7908FA IC REG LINEAR -8V 1.5A TO220F
NJM7909FA IC REG LINEAR -9V 1.5A TO220F
NJM7912FA IC REG LINEAR -12V 1.5A TO220F
NJM7915FA IC REG LINEAR -15V 1.5A TO220F
NJM7918FA IC REG LINEAR -18V 1.5A TO220F
NJM79M05FA IC REG LINEAR -5V 500MA TO220F
NJM79M06FA IC REG LINEAR -6V 500MA TO220F
NJM79M08FA# IC REG LINEAR -8V 500MA TO220F
NJM79M09FA IC REG LINEAR -9V 500MA TO220F
NJM79M12FA IC REG LINEAR -12V 500MA TO220F
NJM79M15FA IC REG LINEAR -15V 500MA TO220F
NJM79M18FA# IC REG LINEAR -18V 500MA TO220F
NJM79M24FA# IC REG LINEAR -24V 500MA TO220F
L7809CP IC REG LINEAR 9V 1.5A TO220FP
TA58L05S(FJTN,AQ) IC REG LINEAR 5V 250MA TO220NIS
TA58L05S(FJTN,QM) IC REG LINEAR 5V 250MA TO220NIS
TA58L05S(LS2DNS,AQ IC REG LINEAR 5V 250MA TO220NIS
TA58L05S(LS2PEV,AQ IC REG LINEAR 5V 250MA TO220NIS
TA58L05S(LS2YAZ,AQ IC REG LINEAR 5V 250MA TO220NIS
TA58L05S(SUMIS,AQ) IC REG LINEAR 5V 250MA TO220NIS
TA58L05S,ALPSAQ(J IC REG LINEAR 5V 250MA TO220NIS
TA58L05S,ALPSAQ(M IC REG LINEAR 5V 250MA TO220NIS
TA58L05S,APNQ(M IC REG LINEAR 5V 250MA TO220NIS
TA58L05S,ASHIQ(M IC REG LINEAR 5V 250MA TO220NIS
TA58L05S,COMTQ(M IC REG LINEAR 5V 250MA TO220NIS
TA58L05S,HY-ATQ(M IC REG LINEAR 5V 250MA TO220NIS
TA58L05S,L2SUMIQ(M IC REG LINEAR 5V 250MA TO220NIS
TA58L05S,LS2MTDQ(J IC REG LINEAR 5V 250MA TO220NIS
TA58L05S,LS2TOKQ(J IC REG LINEAR 5V 250MA TO220NIS
TA58L05S,LS4NSAQ(J IC REG LINEAR 5V 250MA TO220NIS
TA58L05S,Q(J IC REG LINEAR 5V 250MA TO220NIS
TA58L05S,SUMISQ(M IC REG LINEAR 5V 250MA TO220NIS
TA58L06S,HY-ATQ(M IC REG LINEAR 6V 250MA TO220NIS
TA58L06S,Q(J IC REG LINEAR 6V 250MA TO220NIS
TA58L06S,SUMISQ(M IC REG LINEAR 6V 250MA TO220NIS
TA58L08S(FJTN,AQ) IC REG LINEAR 8V 250MA TO220NIS
TA58L08S(FJTN,QM) IC REG LINEAR 8V 250MA TO220NIS
TA58L08S,Q(J IC REG LINEAR 8V 250MA TO220NIS
TA58L08S,SUMISQ(M IC REG LINEAR 8V 250MA TO220NIS
TA58L09S,LS2PAIQ(J IC REG LINEAR 9V 250MA TO220NIS
TA58L09S,LS2PAIQ(M IC REG LINEAR 9V 250MA TO220NIS
TA58L09S,Q(J IC REG LINEAR 9V 250MA TO220NIS
TA58L09S,Q(M IC REG LINEAR 9V 250MA TO220NIS
TA58L10S,Q(J IC REG LINEAR 10V 250MA TO220NIS
TA58L12S(FJTN,AQ) IC REG LINEAR 12V 250MA TO220NIS
TA58L12S(FJTN,QM) IC REG LINEAR 12V 250MA TO220NIS
TA58L12S,ASHIQ(J IC REG LINEAR 12V 250MA TO220NIS
TA58L12S,LS1TOKQ(J IC REG LINEAR 12V 250MA TO220NIS
TA58L12S,Q(J IC REG LINEAR 12V 250MA TO220NIS
TA58L12S,WNLQ(J IC REG LINEAR 12V 250MA TO220NIS
TA58L15S,Q(J IC REG LINEAR 15V 250MA TO220NIS
TA58M05S(AFT,LB180 IC REG LINEAR 5V 500UA TO220NIS
TA58M05S(BEF,LB180 IC REG LINEAR 5V 500UA TO220NIS
TA58M05S(LBS2PP,AQ IC REG LINEAR 5V 500UA TO220NIS
TA58M05S(YAZK,AQ) IC REG LINEAR 5V 500UA TO220NIS
TA58M05S(YNS,AQ) IC REG LINEAR 5V 500UA TO220NIS
TA58M05S,HOTIKIQ(M IC REG LINEAR 5V 500UA TO220NIS
TA58M05S,KDQ(M IC REG LINEAR 5V 500UA TO220NIS
TA58M05S,Q(J IC REG LINEAR 5V 500UA TO220NIS
TA58M05S,SUMISQ(M IC REG LINEAR 5V 500UA TO220NIS
TA58M06S,MTDQ(J IC REG LINEAR 6V 500MA TO220NIS
TA58M06S,MTDQ(M IC REG LINEAR 6V 500MA TO220NIS
TA58M06S,Q(J IC REG LINEAR 6V 500MA TO220NIS
TA58M06S,SUMISQ(M IC REG LINEAR 6V 500MA TO220NIS
TA58M08S(FJTN,AQ) IC REG LINEAR 8V 500MA TO220NIS
TA58M08S(FJTN,QM) IC REG LINEAR 8V 500MA TO220NIS
TA58M08S(LS2FJT,AQ IC REG LINEAR 8V 500MA TO220NIS
TA58M12S,Q(J IC REG LINEAR 12V 500MA TO220NIS
TA58M15S,Q(J IC REG LINEAR 15V 500MA TO220NIS
Оставьте сообщение
Part Number Description
Характер продукции

Подробная информация о продукции

■ ОБЩЕЕ ОПИСАНИЕ

Серия NJM7800 монолитных 3-терминальных регуляторов положительного напряжения сконструирована с использованием нового JRC Planar epitaxial процесса.тепловое отключение и компенсация безопасной зоны, что делает их по существу неразрушимымиПри наличии надлежащего теплоотвода они могут обеспечивать выходный ток более 1 А.Они предназначены как регуляторы фиксированного напряжения в широком спектре приложений, включая местное (на карте) регулирование для устранения проблем распределения, связанных с регулированием одной точкиПомимо использования в качестве регуляторов фиксированного напряжения, эти устройства могут использоваться с внешними компонентами для получения регулируемых выходных напряжений и токов.

■ СТРАНИЦЫ

• Рабочее напряжение
• Внутренний предел тока короткого замыкания
• Внутренняя защита от тепловой перегрузки
• Отличное отталкивание рипплов
• Гарантированный выходный ток 1,5 А
• Описание пакета TO-220F, TO-252
• Биполярная технология

Спецификации

Атрибут Значение атрибута
Производитель Новое радио Японии
Категория продукции Регуляторы линейного напряжения
Серия NJM78
Опаковка Насыщенные
Единичная масса 2300 г
Стиль установки Через дыру
Торговое наименование NJM7805
Пакетный чехол TO-220-3 Полная упаковка
Операционная температура -40°C ~ 85°C
Тип установки Через дыру
Тип выхода Установлено
Пакет изделий поставщика TO-220F
Входное напряжение До 35 В
Количество выходов 1 Выпуск
Выходный ток 1.5А
Выходное напряжение 5В
Топология регулятора Положительно фиксировано
Типичное понижение напряжения -
Количество регуляторов 1 Регулятор
Лимит тока -
Pd - рассеивание энергии 16000 мВт
Максимальная рабочая температура + 85 C
Диапазон температуры работы - 40 градусов.
Полярность Положительно
Выходное напряжение 5 В
Входное напряжение-MAX 35 В
Выходной ток 1.5 А
Входное напряжение-MIN 7 В
Регулирование нагрузки 50 мВ
Регулирование линий 50 мВ
Отторжение поворота питания (PSRR) 78 дБ

Функционально совместимый компонент

Форма, упаковка, функционально совместимый компонент

Производитель части# Описание Производитель Сравните
L7805
Силовые цепи		 5В фиксированный положительный регулятор, MBFM2 STMикроэлектроника NJM7805FA против L7805
LM340T-5.0/NOPB
Силовые цепи		 1.5А, линейный регулятор с фиксированным выходом 3-TO-220 от 0 до 125 Техасские инструменты NJM7805FA против LM340T-5.0/NOPB
MC78M05ABDTRKG
Силовые цепи		 Линейный регулятор напряжения, 500 мА, от 5 до 24 В, высокая PSRR, положительная напряженность: 5,0 В; TJ = -40? до +125?C, DPAK (один размеры) TO-252, 2500-REEL На полупроводнике NJM7805FA против MC78M05ABDTRKG
MC7805CD2TR4G
Силовые цепи		 Линейный регулятор напряжения, 1 А, от 5 до 24 В, положительная напряженность: 5,0 В; TJ = 0°C до +125°C, 3 LEAD D2PAK, 800-REEL На полупроводнике NJM7805FA против MC7805CD2TR4G
L7808CV
Силовые цепи		 ИК регулятора положительного напряжения STMикроэлектроника NJM7805FA против L7808CV
MC78M12CDTG
Силовые цепи		 Линейный регулятор напряжения, 500 мА, от 5 до 24 В, высокая PSRR, положительная напряженность: 12 В; TJ = 0° до +125°C, DPAK (SINGLE GAUGE) TO-252, 75-TUBE На полупроводнике NJM7805FA против MC78M12CDTG
MC78M05BDTRKG
Силовые цепи		 Линейный регулятор напряжения, 500 мА, от 5 до 24 В, высокая PSRR, положительная напряженность: 5,0 В; TJ = -40? до +125?C, DPAK (один размеры) TO-252, 2500-REEL На полупроводнике NJM7805FA против MC78M05BDTRKG
LM7805CT/NOPB
Силовые цепи		 1.5-A, регулировщики фиксированного напряжения с широким VIN 3-TO-220 0 до 125 Техасские инструменты NJM7805FA против LM7805CT/NOPB
UA7805CKCS
Силовые цепи		 1.5-А, 40-вольтный фиксированный положительный линейный регулятор 3-TO-220 0 до 125 Техасские инструменты NJM7805FA против UA7805CKCS

Описания

Линейный регулятор напряжения IC положительный фиксированный 1 выход 5В 1.5A TO-220F
Линейные регуляторы напряжения 5В 1.5А 3 терминалы
