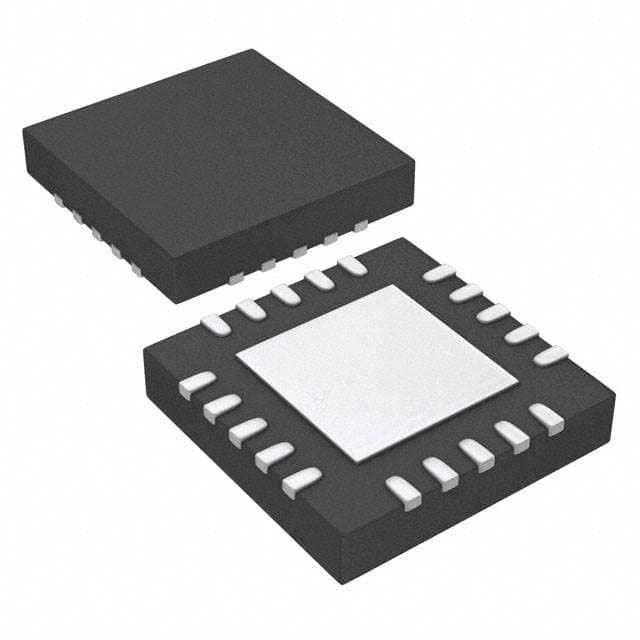

TPS74801RGWR IC REG LIN POS ADJ 1.5A 20VQFN Техасские инструменты

  • TPS74801RGWR IC REG LIN POS ADJ 1.5A 20VQFN Texas Instruments
Фирменное наименование Texas Instruments
Номер модели TPS74801RGWR
Количество мин заказа 1
Цена Based on current price
Упаковывая детали противостатические сумка & картонная коробка
Время доставки 3-5 рабочих дней
Условия оплаты T/T
Поставка способности В наличии

Свяжитесь я бесплатно образцы и талоны.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Выходная конфигурация Позитв Тип выхода Регулируемый
Количество регуляторов 1 Напряжение тока - входной сигнал (Макс) 5.5V
Напряжение тока - выход (минута/зафиксированный) 0.8V Напряжение тока - выход (Макс) 3.6V
Падение напряжения (макс.) 0.16V @ 1.5A Текущий объем производства 1.5А
Настоящий - спокойный (Iq) - Питание током (Макс) -
PSRR 50dB | 30dB (1kHz | 300kHz) Особенности контроля Включить, Power Good, Плавный пуск
Особенности защиты Слишком высокий ток, слишком высокая температура, короткое замыкание, отключение напряжения (UVLO) Операционная температура -40°C | 125°C
Тип установки Поверхностный монтаж Пакет / чемодан 20-VQFN подвергло пусковая площадка действию
Пакет изделий поставщика 20-VQFN (5x5)
Вы можете отметить нужные вам продукты и связаться с нами на доске объявлений.
Part Number Description
TPS74801RGWR IC REG LIN POS ADJ 1.5A 20VQFN
TPS7A7300RGWR IC REG LIN POS ADJ 3A 20VQFN
TPS7A8300ARGRR IC REG LINEAR POS ADJ 2A 20VQFN
TPS7A8400ARGRR IC REG LIN POS ADJ/PROG 3A 20QFN
TPS74901RGWT IC REG LINEAR POS ADJ 3A 20VQFN
TPS7A8300RGWR IC REG LINEAR POS ADJ 2A 20VQFN
TPS74201RGWR IC REG LIN POS ADJ 1.5A 20VQFN
TPS7A8500RGRR IC REG LINEAR POS ADJ 4A 20VQFN
TPS74401RGWR IC REG LINEAR POS ADJ 3A 20VQFN
TPS7A8300ARGWT IC REG LINEAR POS ADJ 2A 20VQFN
TPS7A4701RGWT IC REG LINEAR POS ADJ 1A 20VQFN
TPS7A3301RGWT IC REG LIN NEG ADJ 1A 20VQFN
TPS7A8500RGRT IC REG LINEAR POS ADJ 4A 20VQFN
TPS74801RGWT IC REG LIN POS ADJ 1.5A 20VQFN
TPS7A8300ARGWR IC REG LINEAR POS ADJ 2A 20VQFN
TPS7A8300ARGRT IC REG LINEAR POS ADJ 2A 20VQFN
TPS7A8400ARGRT IC REG LIN POS ADJ/PROG 3A 20QFN
TPS74301RGWT IC REG LIN POS ADJ 1.5A 20VQFN
TPS7A8300RGWT IC REG LINEAR POS ADJ 2A 20VQFN
TPS74201RGWT IC REG LIN POS ADJ 1.5A 20VQFN
TPS7A8500ARGRT IC REG LINEAR POS ADJ 4A 20VQFN
TPS74801QRGWRQ1 IC REG LIN POS ADJ 1.5A 20VQFN
TPS7A8500ARGRR IC REG LINEAR POS ADJ 4A 20VQFN
TPS7A7200RGWR IC REG LIN POS ADJ 2A 20VQFN
TPS7A7300RGWT IC REG LIN POS ADJ 3A 20VQFN
TPS7A8400RGRT IC REG LINEAR POS ADJ 3A 20VQFN
TPS74901RGWR IC REG LINEAR POS ADJ 3A 20VQFN
TPS7A7100RGWR IC REG LIN POS ADJ 1A 20VQFN
TPS7A8300RGRR IC REG LINEAR POS ADJ 2A 20VQFN
TPS7A5301QRGRRQ1 IC REG LINEAR POS ADJ 3A 20VQFN
TPS74301RGWR IC REG LIN POS ADJ 1.5A 20VQFN
TPS7A5201QRGRRQ1 IC REG LINEAR POS ADJ 2A 20VQFN
TPS7A8400RGRR IC REG LINEAR POS ADJ 3A 20VQFN
TPS74201RGRT IC REG LIN POS ADJ 1.5A 20VQFN
TPS74401RGRR IC REG LINEAR POS ADJ 3A 20VQFN
TPS7A5401QRGRRQ1 IC REG LINEAR POS ADJ 4A 20VQFN
TPS74401RGRT IC REG LINEAR POS ADJ 3A 20VQFN
TPS7A4701MRGWREP IC REG LIN POS ADJ/PROG 1A 20QFN
TPS74401MRGWREP IC REG LINEAR POS ADJ 3A 20VQFN
TPS7A7100RGWT IC REG LIN POS ADJ 1A 20VQFN
TPS7A4700RGWR IC REG LINEAR POS ADJ 1A 20VQFN
TPS74401RGWT IC REG LINEAR POS ADJ 3A 20VQFN
TPS7A4701RGWR IC REG LINEAR POS ADJ 1A 20VQFN
TPS7A3301RGWR IC REG LIN NEG ADJ 1A 20VQFN
TPS7A4700RGWT IC REG LINEAR POS ADJ 1A 20VQFN
TPS7A4701QRGWRQ1 IC REG LINEAR POS ADJ 1A 20VQFN
TPS7A8300RGRT IC REG LINEAR POS ADJ 2A 20VQFN
TPS7A4701QRGWTQ1 IC REG LINEAR POS ADJ 1A 20VQFN
TPS7A7200RGWT IC REG LIN POS ADJ 2A 20VQFN
TPS74401RGWRG4 IC REG LINEAR POS ADJ 3A 20VQFN
TPS7A8301ARGRR IC POWER
TPS7A8401ARGRR IC POWER
TPS74201RGRR IC REG LIN POS ADJ 1.5A 20VQFN
TPS7A7200QRGWREP IC REG LIN POS ADJ 2A 20VQFN
TPS74401RGWTG4 IC REG LINEAR POS ADJ 3A 20VQFN
TPS74201RGWRG4 IC REG LIN POS ADJ 1.5A 20VQFN
TPS74201RGWTG4 IC REG LIN POS ADJ 1.5A 20VQFN
TPS74301RGWRG4 IC REG LIN POS ADJ 1.5A 20VQFN
TPS74301RGWTG4 IC REG LIN POS ADJ 1.5A 20VQFN
TPS74801RGWRG4 IC REG LIN POS ADJ 1.5A 20VQFN
TPS74801RGWTG4 IC REG LIN POS ADJ 1.5A 20VQFN
TPS74901RGWTG4 IC REG LINEAR POS ADJ 3A 20VQFN
Оставьте сообщение
Part Number Description
Характер продукции

Подробная информация о продукции

Описание:Регуляторы линейного напряжения интегрированных схем (СС) TPS74801RGWR TI являются регулирующими регуляторами с положительным регулируемым напряжением с монтажным стилем SMD / SMT. Они имеют регулировку нагрузки 0,09 % / A,с базовым напряжением 0.804 В, и диапазон выходного напряжения от 796 мВ до 3,6 В. Пакетная коробка представляет собой 20-VQFN Exposed Pad, а серия TPS74801.и пакет устройства поставщика 20-VQFN (5x5)Количество регуляторов равняется 1.

Эти регуляторы подходят для различных приложений, включая управление питанием, питание и регулирование напряжения. Они идеально подходят для использования в портативных устройствах, таких как мобильные телефоны, планшеты,и ноутбуков, а также в автомобильной, промышленной и потребительской электронике.

Спецификации

Атрибут Значение атрибута
Производитель Техасские инструменты
Категория продукции Регуляторы линейного напряжения
Серия TPS74801
Опаковка Альтернативная упаковка
Единичная масса 0.002469 унций
Стиль установки SMD/SMT
Пакетный чехол 20-VQFN Обнаженная подставка
Операционная температура -40°C ~ 125°C
Тип установки Поверхностный монтаж
Тип выхода Регулируемый
Пакет изделий поставщика 20-VQFN (5x5)
Входное напряжение 00,8 V ~ 5,5 V
Количество выходов 1 Выпуск
Выходный ток 1.5А
Выходное напряжение 0.8 В ~ 3.6 В
Топология регулятора Положительно регулируемый
Типичное понижение напряжения 00,06 В @ 1,5 А
Количество регуляторов 1 Регулятор
Лимит тока 2А
Pd - рассеивание энергии 20,74 Вт
Максимальная рабочая температура + 125 C
Диапазон температуры работы - 40 градусов.
Выходное напряжение 796 мВ до 3,6 В
Входное напряжение-MAX 5.5 В
Выходной ток 1.5 А
Входное напряжение-MIN + 0,8 В
Регулирование нагрузки 00,09 % / A
Точность регулирования напряжения 00,5%
Комплект разработки программного обеспечения TPS74801EVM-177
Пакетный чехол VQFN-20
Иб-входной биас-текущий 1 мА
Справочное напряжение 00,804 В
Выходное напряжение 00,06 В при 1500 мА
Выходное напряжение-макс. 165 мВ при 1,5 А
Регулирование линий 00,03 % / V

Функционально совместимый компонент

Форма, упаковка, функционально совместимый компонент

Производитель части# Описание Производитель Сравните
TPS74801QRGWRQ1
Силовые цепи		 Автомобильный одновыходной регулятор 1.5A LDO, регулируемый (0,8V до 3,6V), программируемый мягкий старт 20-VQFN -40 до 125 Техасские инструменты TPS74801RGWR против TPS74801QRGWRQ1
TPS74801RGWT
Силовые цепи		 Регулятор LDO с одним выходом 1.5A, регулируемый (0,8V до 3,6V), программируемый мягкий старт 20-VQFN -40 до 125 Техасские инструменты TPS74801RGWR против TPS74801RGWT
TPS74801RGWRG4
Силовые цепи		 Регулятор LDO с одним выходом 1.5A, регулируемый (0,8V до 3,6V), программируемый мягкий старт 20-VQFN -40 до 125 Техасские инструменты TPS74801RGWR против TPS74801RGWRG4
TPS74801RGWTG4
Силовые цепи		 Регулятор LDO с одним выходом 1.5A, регулируемый (0,8V до 3,6V), программируемый мягкий старт 20-VQFN -40 до 125 Техасские инструменты TPS74801RGWR против TPS74801RGWTG4

Описания

Линейный регулятор напряжения IC положительно регулируемый 1 выход 0,8 V ~ 3,6 V 1,5 A 20-VQFN (5x5)
LDO регулятор Pos 0,796V до 3,6V 1,5A 20-pin VQFN EP T/R
Регуляторы напряжения LDO Sgl Выход LDO 1.5A Adj 0,8 до 3,3 В
