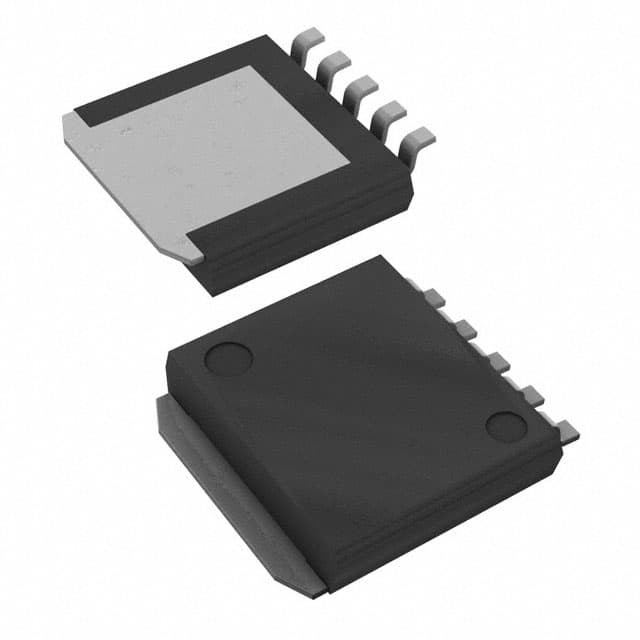

BA00DD0WHFP-TR IC REG LINEAR POS ADJ 2A HRP-5 Rohm полупроводник
| Фирменное наименование | Rohm Semiconductor |
|---|---|
| Номер модели | BA00DD0WHFP-TR |
| Количество мин заказа | 1 |
| Цена | Based on current price |
| Упаковывая детали | противостатические сумка & картонная коробка |
| Время доставки | 3-5 рабочих дней |
| Условия оплаты | T/T |
| Поставка способности | В наличии |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Выходная конфигурация | Позитв | Тип выхода | Регулируемый |
|---|---|---|---|
| Количество регуляторов | 1 | Напряжение тока - входной сигнал (Макс) | 25V |
| Напряжение тока - выход (минута/зафиксированный) | 1.27V | Напряжение тока - выход (Макс) | 24.3В |
| Падение напряжения (макс.) | 0.7В @ 2А | Текущий объем производства | 2A |
| Настоящий - спокойный (Iq) | 2,5 мамы | Питание током (Макс) | 5 мам |
| PSRR | 55dB (120Hz) | Особенности контроля | Позвольте |
| Особенности защиты | Над течением, над температурой, над напряжением тока | Операционная температура | -40°C | 125°C |
| Тип установки | Поверхностный монтаж | Пакет / чемодан | HRP-5 (5 лидов + Таб) |
| Пакет изделий поставщика | HRP-5 |
Вы можете отметить нужные вам продукты и связаться с нами на доске объявлений.
| Part Number | Description | |
|---|---|---|
| BD50FD0WHFP-TR | 2A 5V, FIXED OUTPUT, HIGH-ACCURA | |
| BA00DD0WHFP-TR | IC REG LINEAR POS ADJ 2A HRP-5 | |
| BA50DD0WHFP-TR | IC REG LINEAR 5V 2A HRP-5 | |
| BD800M5WHFP-CTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD3570YHFP-MTR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD80C0AHFP-CTR | IC REG LINEAR 8V 1A HRP-5 | |
| BD30FD0WHFP-TR | 2A 3V, FIXED OUTPUT, HIGH-ACCURA | |
| BD18FD0WHFP-TR | 2A 1.8V, FIXED OUTPUT, HIGH-ACCU | |
| BD90FD0WHFP-TR | 2A 9V, FIXED OUTPUT, HIGH-ACCURA | |
| BDJ5FD0WHFP-TR | 2A 15V, FIXED OUTPUT, HIGH-ACCUR | |
| BDJ2FD0WHFP-TR | 2A 12V, FIXED OUTPUT, HIGH-ACCUR | |
| BD80FD0WHFP-TR | 2A 8V, FIXED OUTPUT, HIGH-ACCURA | |
| BD15FD0WHFP-TR | 2A 1.5V, FIXED OUTPUT, HIGH-ACCU | |
| BDJ6FD0WHFP-TR | 2A 16V, FIXED OUTPUT, HIGH-ACCUR | |
| BD25FD0WHFP-TR | 2A 2.5V, FIXED OUTPUT, HIGH-ACCU | |
| BD00EA5WHFP-TR | 500MA ADJUSTABLE OUTPUT LDO REGU | |
| BD90C0AWHFP-CTR | IC REG LINEAR 9V 1A HRP-5 | |
| BD00C0AWHFP-CTR | IC REG LINEAR POS ADJ 1A HRP-5 | |
| BD90C0AHFP-CTR | IC REG LINEAR 9V 1A HRP-5 | |
| BD3575YHFP-MTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD33FD0WHFP-TR | 2A 3.3V, FIXED OUTPUT, HIGH-ACCU | |
| BD00FD0WHFP-TR | 2A VARIABLE OUTPUT, HIGH-ACCURAC | |
| BD80C0AWHFP-CTR | IC REG LINEAR 8V 1A HRP-5 | |
| BD33C0AHFP-CTR | IC REG LINEAR 3.3V 1A HRP-5 | |
| BD33C0AWHFP-CTR | IC REG LINEAR 3.3V 1A HRP-5 | |
| BD00D0AWHFP-TR | IC REG LINEAR POS ADJ 2A HRP-5 | |
| BA33DD0WHFP-TR | IC REG LINEAR 3.3V 2A HRP-5 | |
| BA90DD0WHFP-TR | IC REG LINEAR 9V 2A HRP-5 | |
| BA18DD0WHFP-TR | IC REG LINEAR 1.8V 2A HRP5 | |
| BAJ2DD0WHFP-TR | IC REG LINEAR 12V 2A HRP-5 | |
| BD3925HFP-CTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD50C0AHFP-CTR | IC REG LINEAR 5V 1A HRP-5 | |
| BA25DD0WHFP-TR | IC REG LINEAR 2.5V 2A HRP-5 | |
| BD00FDAWHFP-TR | 2A 35V, VARIABLE OUTPUT, HIGH-AC | |
| BD3572YHFP-MTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD50C0AWHFP-CTR | IC REG LINEAR 5V 1A HRP-5 | |
| BD3574YHFP-MTR | IC REG LINEAR 5V 500MA HRP-5 | |
| BAJ6DD0WHFP-TR | IC REG LINEAR 16V 2A HRP-5 | |
| BD3573YHFP-MTR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD3571YHFP-MTR | IC REG LINEAR 5V 500MA HRP-5 | |
| BA33D15HFP-TR | IC REG LINEAR 1.5V/3.3V HRP5 | |
| BA33D18HFP-TR | IC REG LINEAR 1.8V/3.3V HRP5 | |
| BA3259HFP-TR | IC REG LIN POS ADJ 1A/1A HRP-5 | |
| BA33C18HFP-TR | IC REG LIN 1.8V/3.3V 1A/1A HRP-5 | |
| BA3257HFP-TR | IC REG LINEAR POS ADJ 1A/1A HRP5 | |
| BA30DD0WHFP-TR | IC REG LINEAR 3V 2A HRP-5 | |
| BA15DD0WHFP-TR | IC REG LINEAR 1.5V 2A HRP5 | |
| BD3941HFP-TR | IC REG LINEAR 5V 500MA HRP-5 | |
| BD3931HFP-TR | IC REG LINEAR 5V 500MA HRP-5 | |
| BD3571HFP-TR | IC REG LINEAR 5V 500MA HRP-5 | |
| BD3575HFP-TR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD3570HFP-TR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD3573HFP-TR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD3572HFP-TR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD3574HFP-TR | IC REG LINEAR 5V 500MA HRP5 | |
| BA33C25HFP-TR | IC REG LIN 2.5V/3.3V 1A/1A HRP-5 | |
| BA3258HFP-TR | IC REG LINEAR 3.3V/1.5V 1A HRP-5 |
Характер продукции
Подробная информация о продукции
● Общее описание
Серии BA00DD0xx и BD00CC0xx являются регуляторами низкой насыщенности, доступными для выходов до 2A/1A. Выходное напряжение может быть произвольно настроено с использованием внешнего сопротивления.Эти серии регуляторов LDO предлагаются в широкой линейке упаковки.This IC has a built-in over-current protection circuit that prevents the destruction of the IC due to output short circuits and a thermal shutdown circuit that protects the IC from thermal damage due to overloading.
● Особенности
■ ± 1% высокоточного выходного напряжения (BA00DD0xx)■ Низкая насыщенность при выработке ПНП
■ Встроенная схема защиты от перенапряжения, предотвращающая разрушение ИС в результате короткого замыкания выхода
■ Встроенная тепловая схема отключения для защиты ИС от теплового повреждения в результате перегрузки
■ Встроенная схема защиты от перенапряжения, которая предотвращает разрушение ИС в результате перенапряжения питания
● Приложения
Используется в источниках питания DSP для DVD и CD, FPD, телевизоров, персональных компьютеров или любого другого потребительского устройства
Спецификации
| Атрибут | Значение атрибута |
|---|---|
| Производитель | ROHM |
| Категория продукции | Регуляторы линейного напряжения |
| Серия | BA00DD0xx |
| Опаковка | Альтернативная упаковка |
| Стиль установки | SMD/SMT |
| Пакетный чехол | TO-263-6, D2Pak (5 лидов + Таб), TO-263BA |
| Операционная температура | -40°C ~ 125°C |
| Тип установки | Поверхностный монтаж |
| Тип выхода | Регулируемый |
| Пакет изделий поставщика | HRP-5 |
| Входное напряжение | 3 В ~ 25 В |
| Количество выходов | 1 Выпуск |
| Выходный ток | 2А |
| Выходное напряжение | Регулируемый |
| Топология регулятора | Положительно регулируемый |
| Типичное понижение напряжения | 0.45В @ 2А |
| Количество регуляторов | 1 Регулятор |
| Лимит тока | - |
| Pd - рассеивание энергии | 2.3 Вт |
| Максимальная рабочая температура | + 125 C |
| Диапазон температуры работы | - 40 градусов. |
| Выходное напряжение | А.д. |
| Входное напряжение-MAX | 25 В |
| Выходной ток | 2 А |
| Входное напряжение-MIN | + 3 В |
| Регулирование нагрузки | 50 мВ |
| Пакетный чехол | HRP-5 |
| Выходное напряжение | 450 мВ |
| Регулирование линий | 35 мВ |
Функционально совместимый компонент
Форма, упаковка, функционально совместимый компонент
| Производитель части# | Описание | Производитель | Сравните |
| BA00DD0WHFP Силовые цепи |
Регулируемый положительный LDO регулятор, 1.257V Min, 1.283V Max, 0.7V Dropout, BIPolar, PSSO5, ROHS Compliant, HRP-5 | ROHM полупроводник | BA00DD0WHFP-TR против BA00DD0WHFP |
Описания
Линейный регулятор напряжения IC положительно регулируемый 1 выход регулируемый 2A HRP-5
Регуляторы напряжения LDO VOLT VAR выходной 1.5V-16V
