LT3022EMSE-1.2#TRPBF IC REG LINEAR 1.2V 1A 16MSOP Аналоговые устройства Inc.

Описание

LT®3022 представляет собой линейный регулятор очень низкого выходного напряжения (VLDOTM), который работает с одного входного источника до 0,9 В. Устройство подает выходный ток 1 А с типичным выходном напряжением 145 мВ.LT3022 идеально подходит для применения с низким входном напряжением и низким выходным напряжениемРегулятор оптимизирует стабильность и временную реакцию с низкими керамическими выходными конденсаторами ESR, которые составляют всего 10 мкФ.Другие характеристики LT3022 включают 00,05% типового регулирования линии и 0,05% типового регулирования нагрузки. При отключении тихий ток обычно падает до 7,5 мкА. Внутренняя схема защиты включает защиту от обратного аккумулятора,ограничение тока, ограничивающее тепловое действие с гистерезом и защитой от обратного тока.

СТРАНИЦЫ

■ Диапазон VIN: от 0,9 до 10 В
■ Выходное напряжение: 145 мВ
■ Выходной ток: 1A
■ Регулируемый выход (VREF = VOUT ((MIN) = 200mV)
■ Фиксированное выходное напряжение: 1,2 В, 1,5 В, 1,8 В
■ Стабильность с низким ESR, керамические выходной конденсаторы (10μF минимум)
■ 0,05% Типичное регулирование нагрузки от 1mA до 1A
■ Тихий ток: 400μA
■ 7.5μA Типичный тихий ток при отключении
■ Защита от ограничений тока
■ Защита от обратного тока без обратного тока
■ Термоограничение с помощью гистереза

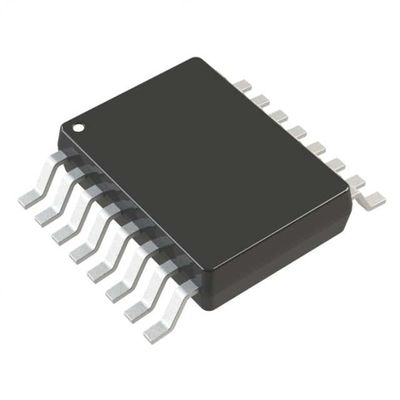

■ Пакеты DFN и MSOP с 16-лидом (5мм × 3мм)

Применение

■ Высокоэффективные линейные регуляторы
■ Системы, работающие на батареях
■ Логические материалы
■ Пострегулятор для переключения поставок
■ Беспроводные модемы
■ Основные компоненты FPGA
