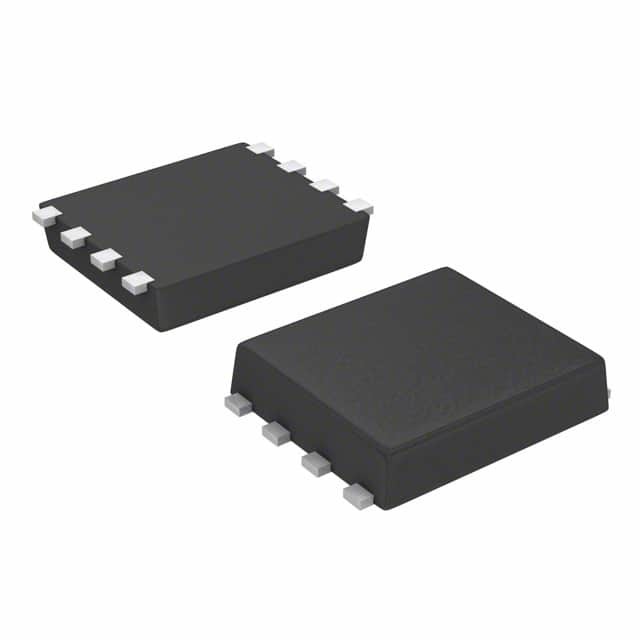

S-1133B00-I8T1U IC REG LIN POS ADJ 300MA SNT8A ABLIC Inc.

Серия S-1133 - это регулятор положительного напряжения с низким выходном напряжением, высокой точностью выходного напряжения и низким потреблением тока (300 мА выходного тока), разработанный на основе технологии CMOS.Можно использовать небольшой керамический конденсатор 1 мкФ*1Он работает с низким потреблением тока 60 мкА. The S-1133 Series includes an overcurrent protection circuit that prevents the output current from exceeding the current capacitance of the output transistor and a thermal shutdown circuit that prevents damage due to overheatingВ дополнение к типам, в которых выходное напряжение устанавливается внутри ИС, к линейке добавляется тип, для которого выходное напряжение может устанавливаться через внешний резистор (серия S-1133x00).SOT-89-5 и сверхмаленькие пакеты SNT-8A реализуют высокую плотность монтажаЭто, в дополнение к низкому потреблению тока, делает серию S-1133 идеальной для мобильных устройств.

■ Особенности

• Выходное напряжение: от 1,2 до 6,0 В, выбираемое в шагах 0,1 В.
• Настройка напряжения через внешний резистор: выбирается от 1,8 до 8,2 В (S-1133B00/S-1133A00)
• Диапазон входного напряжения: от 2,0 до 10 В
• Высокоточное выходное напряжение: ±1,0% точность (выходной продукт от 1,2 до 1,4 В: ±15 мВ точность)
• Низкое выходное напряжение: 130 мВ (3,0 В выходный продукт, IOUT = 100 мА)
• Низкое потребление тока: во время работы: 60 μA, 90 μA максимум.
При выключении: 0,1 мкА, 1,0 мкА максимум.
• Выходной ток: 300 мА выходной возможен (при VIN ≥ VOUT ((S) + 1,0 В) * 1
• Можно использовать конденсатор с низким ESR: для входных и выходных конденсаторов можно использовать керамический конденсатор с температурой 1,0 μF или более.
(Керамический конденсатор мощностью 2,2 мкФ или более может использоваться для изделий, выходное напряжение которых составляет 1,7 В или менее.)
• Высокий отказ от волнообразования: 70 дБ (при 1,0 кГц, VOUT = 1,2 В)
• Встроенная схема защиты от перенапряжения: перенапряжение выходного транзистора может быть ограничено.
• Встроенная тепловая схема отключения: предотвращает повреждение в результате перегрева.
• Встроенная схема включения/выключения: обеспечивает длительный срок службы батареи.
• Небольшой пакет: SOT-89-5, SNT-8A
• Продукты без свинца

■ Применение

• Электрическое питание для устройств, работающих на батареях
• Электрическое питание для устройств связи
• Электроснабжение бытовых электроприборов
