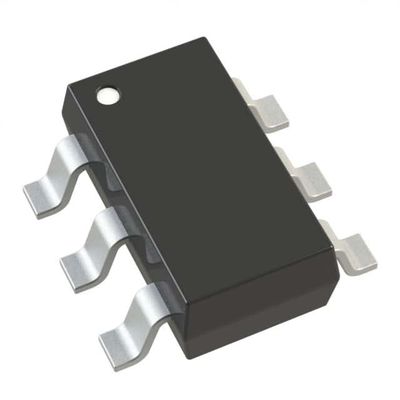

ADP3300ARTZ-3.3RL7 IC REG LINEAR 3.3V 50MA SOT23-6 Аналоговые устройства Inc.

Общее описание

ADP3300 является членом семейства ADP330x высокоточных регуляторов напряжения с низким отказом anyCAP.Его запатентованный дизайн требует только 0.47 мкФ выходный конденсатор для стабильности. Это устройство стабильно с любым конденсатором, независимо от его значения ESR (эквивалентного серийного сопротивления),включая керамические типы (MLCC) для применения с ограниченным пространствомADP3300 достигает исключительной точности ± 0,8% при комнатной температуре и ± 1,4% общей точности при изменении температуры, линии и нагрузки.Выходное напряжение ADP3300 составляет всего 80 мВ (типично) при 50 мА.
ADP3300 работает с широким диапазоном входного напряжения от 3,0 В до 12 В и обеспечивает ток нагрузки более 50 мА.Он имеет сигнал об ошибке, который сигнализирует, когда устройство собирается потерять регулировку или когда короткое замыкание или защита от тепловой перегрузки активируетсяСемейство ADP330x anyCAP LDO предлагает широкий диапазон выходных напряжений и уровней выходного тока от 50 мА до 200 мА:
ADP3301 (100 мА)
ADP3303 (200 мА)

СТРАНИЦЫ
Высокая точность по линии и нагрузке: ±0,8% @ 25°C, ±1,4% по температуре
Ультранизкое выходное напряжение: 80 мВ Типичное @ 50 мА
Требуется только CO = 0,47 μF для стабильности
anyCAP = Стабильность при использовании всех типов конденсаторов (включая MLCC)
Ограничение тока и тепла
Низкий уровень шума
Детектор отказа
Низкий отключающий ток: 1 μA
3Диапазон подачи от 0 до 12 В
Общий диапазон температуры от 40°C до +85°C
Несколько вариантов фиксированного напряжения
Ультрамаленький SOT-23 6-свинцовый пакет
Отличное регулирование линий и грузов

Применение
Сотовые телефоны
Ноутбуки, Палмтоп компьютеры
Системы, работающие на батареях
Регуляторы PCMCIA
Сканеры штрих-кодов
Камеры, видеокамеры
