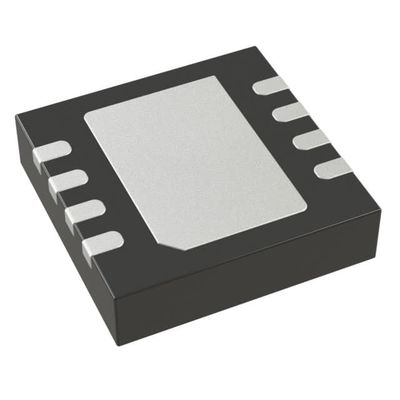

ADM7170ACPZ-R7 IC REG LIN POS ADJ 500MA 8LFCSP Аналоговые устройства Inc.

Общее описание

ADM7170 представляет собой CMOS, линейный регулятор с низким отказом (LDO), который работает от 2,3 В до 6,5 В и обеспечивает выходный ток до 500 мА.Этот высокий выходный ток LDO идеально подходит для регулирования высокопроизводительных аналоговых и смешанных сигнальных цепей, работающих от 6 В до 1 В.Используя продвинутую архитектуру, устройство обеспечивает высокий отказ от питания и низкий уровень шума, а также достигает отличной скоростной реакции на линию и нагрузку всего с небольшим 4.Керамический конденсатор выхода 7 μFОтвет на переходную нагрузку, как правило, составляет 1,5 мкм для шага нагрузки от 1 мА до 500 мА.
ADM7170 доступен в 17 вариантах фиксированного выходного напряжения.Дополнительные напряжения, которые доступны по специальному заказу:: 1,5 В, 1,85 В, 2,0 В, 2,2 В, 2,7 В, 2,75 В, 2,8 В, 2,85 В, 3,8 В и 4,6 В. Также доступна регулируемая версия, позволяющая выходное напряжение в диапазоне от 1.2 V к VIN − VDO с внешним делителем обратной связи.
Входящий ток можно контролировать путем регулирования времени запуска через кнопку мягкого запуска.
Выходной шум регулятора ADM7170 составляет 5 мкВ rms независимо от выходного напряжения.но также обеспечивают отличные тепловые характеристики для приложений, требующих до 500 мА выходного тока в небольшом, с низким профилем.

СТРАНИЦЫ

Диапазон входного напряжения: от 2,3 до 6,5 В
Максимальный ток нагрузки: 500 мА
Низкий уровень шума: 5 мкВ rms независимо от выходного напряжения при
от 100 Гц до 100 КГц
Быстрая временная реакция: 1,5 мкс для шага нагрузки от 1 до 500 мА
60 дБ PSRR при 100 кГц
Низкое выходное напряжение: 42 мВ при нагрузке 500 мА, VOUT = 3 В
Первоначальная точность: ±0,75%
Точность по линии, нагрузке и температуре: ±1,25%
Тихий ток, IGND = 0,7 mA при отсутствии нагрузки
Низкий ток отключения: 0,25 μA при VIN = 5 V
Стабильный с небольшим 4,7 мкФ керамическим конденсатором выхода
Опции регулируемого и фиксированного выходного напряжения: от 1,2 В до 5,0 В
Регулируемый выход от 1,2 В до VIN − VDO
Включить точность
Регулируемый мягкий старт

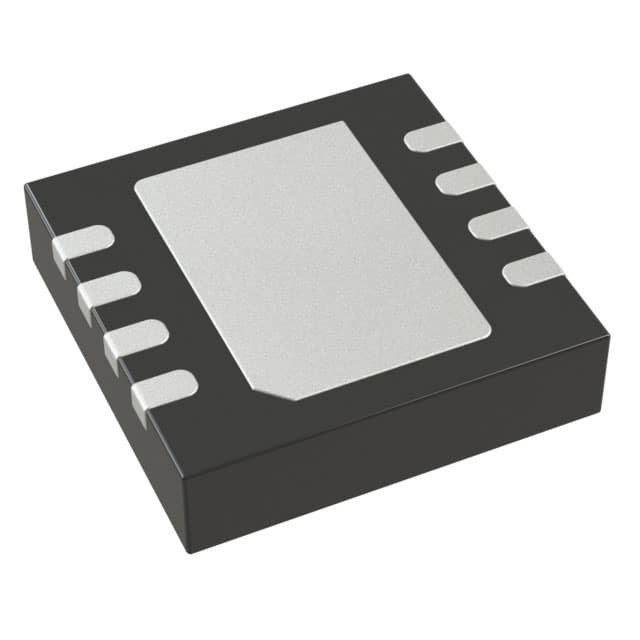

8-свинцовый, 3 мм × 3 мм LFCSP пакет
Поддерживается инструментом ADIsimPower

Применение

Регулирование для применений, чувствительных к шуму: ADC и DAC
цепи, точностные усилители, PLL/VCO и интерфейсные интерфейсы с часами
Коммуникации и инфраструктура
Медицинское и здравоохранение
Промышленность и приборостроение
