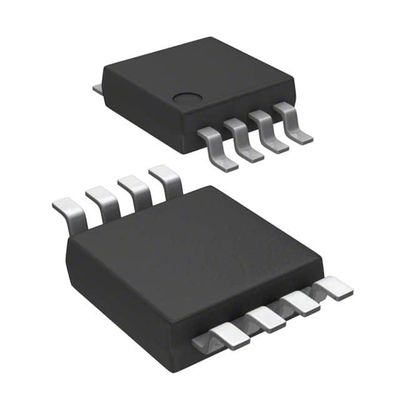

MAX8860EUA33+T IC REG LIN POS ADJ 300MA 8UMAX Analog Devices Inc./Maxim Интегрированная
| Фирменное наименование | Analog Devices Inc./Maxim Integrated |
|---|---|
| Номер модели | MAX8860EUA33+T |
| Количество мин заказа | 1 |
| Цена | Based on current price |
| Упаковывая детали | противостатические сумка & картонная коробка |
| Время доставки | 3-5 рабочих дней |
| Условия оплаты | T/T |
| Поставка способности | В наличии |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Выходная конфигурация | Позитв | Тип выхода | Регулируемый (зафиксированный) |
|---|---|---|---|
| Количество регулирующих органов | 1 | Напряжение тока - входной сигнал (Макс) | 6.5V |
| Напряжение тока - выход (минута/зафиксированный) | 1.25V (3.3V) | Напряжение тока - выход (Макс) | 6.5V |
| Падение напряжения (макс.) | 0.155В @ 300mA (тип) | Текущий объем производства | 300mA |
| Настоящий - спокойный (Iq) | µA 270 | Питание током (Макс) | - |
| PSRR | - | Особенности контроля | Включить, вывод ошибки |
| Особенности защиты | Над температурой, обратная полярность, короткое замыкание | Операционная температура | -40°C ~ 85°C |
| Тип установки | Поверхностный монтаж | Пакет / чемодан | 8-TSSOP, 8-MSOP (0,118", 3,00 мм в ширину) |
| Пакет изделий поставщика | 8-uMAX/uSOP |
Вы можете отметить нужные вам продукты и связаться с нами на доске объявлений.
| Part Number | Description | |
|---|---|---|
| MAX8860EUA33+T | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA33+ | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA25+ | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8865TEUA+ | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8860EUA18+ | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA27+ | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA30+ | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX1857EUA47+ | IC REG LIN POS ADJ 500MA 8UMAX | |
| MAX8860EUA28+ | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX1857EUA47+T | IC REG LIN POS ADJ 500MA 8UMAX | |
| MAX8860EUA25+T | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA18+T | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA27+T | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA28+T | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA30+T | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8865TEUA+T | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8866TEUA+T | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8866TEUA+ | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX1857EUA47 | IC REG LIN POS ADJ 500MA 8UMAX | |
| MAX8865REUA+ | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8866REUA+ | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX688CUA+ | IC REG LINEAR 3.3V 1A 8UMAX | |
| MAX8866REUA+T | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8865REUA+T | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX688CUA+T | IC REG LINEAR 3.3V 1A 8UMAX | |
| MAX8866SEUA+ | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8866SEUA+T | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8866TEUA | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8866TEUA-T | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8860EUA27+TG05 | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA30+TG002 | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA33+TG035 | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA33+TG05 | IC REG LIN POS ADJ 300MA 8UMAX |
Характер продукции
Подробная информация о продукции
Общее описание
Малый шум, низкий уровень отключения линейный регулятор MAX8860 работает от входа 2,5 В до 6,5 В и гарантированно обеспечивает 300 мА. Типичный выходный шум для этого устройства составляет 60 мкВРМС,и типичный отказ 105 мВ при 200 мАВ дополнение к шести доступным предварительно настроенным выходном напряжениям (1.8V, 2.5V, 2.77V, 2.82V, 3V и 3.3V), функция Dual ModeTM позволяет настроить устройство в качестве регулируемого регулятора выхода с 1.от 25 до 6 В.5В.Проектированный с внутренним P-канальным транзистором MOSFET, MAX8860 имеет низкий подающий ток 120 мкА. Выходная схема обнаружения неисправностей указывает на потерю регулирования.логически управляемый режим отключения, защиту от короткого замыкания и теплового отключения, и обратную защиту батареи.
Особенности
* Высокий выходный ток (300 мА)* Низкое выходное напряжение Шум: 60μVRMS
* Низкий 105 мВ отказ при выходе 200 мА
* Низкий ток подачи без нагрузки 120μA
* Защита от тепловой перегрузки и короткого замыкания
* Обратная защита батареи
* 10nA Логически контролируемое отключение
* Указатель неисправности
* Маленький, экономичный на пространстве пакет μMAX
(максимальная высота 1,1 мм)
* Малый выходной конденсатор 2,2 мкФ
Экономия места и затрат
Заявления
Беспроводные телефоныМощность ядра DSP
Карты PCMCIA
Ручные приборы
Компьютеры на ладонях
Электронные планировщики
Спецификации
| Атрибут | Значение атрибута |
|---|---|
| Производитель | Максим Интегрирован |
| Категория продукции | Регуляторы линейного напряжения |
| Серия | MAX8860 |
| Опаковка | Альтернативная упаковка |
| Стиль установки | SMD/SMT |
| Пакетный чехол | 8-TSSOP, 8-MSOP (0,118", 3,00 мм в ширину) |
| Операционная температура | -40°C ~ 85°C |
| Тип установки | Поверхностный монтаж |
| Тип выхода | Установлено |
| Пакет изделий поставщика | 8-uMAX |
| Входное напряжение | 2.5 V ~ 6.5 V |
| Количество выходов | 1 Выпуск |
| Выходный ток | 300 мА |
| Выходное напряжение | 30,3 В, 1,25 В ~ 6,5 В |
| Топология регулятора | Положительный фиксированный или регулируемый |
| Типичное понижение напряжения | 0.155В @ 300mA |
| Количество регуляторов | 1 Регулятор |
| Лимит тока | 330 мА |
| Pd - рассеивание энергии | 0.33 W |
| Максимальная рабочая температура | + 85 C |
| Диапазон температуры работы | - 40 градусов. |
| Выходное напряжение | 3.3 В |
| Входное напряжение-MAX | 6.5 В |
| Выходной ток | 300 мА |
| Входное напряжение-MIN | + 2,5 В |
| Регулирование нагрузки | 0 % |
| Точность регулирования напряжения | 10,4% |
| Часть-#-Алиазы | MAX8860 |
| Пакетный чехол | UMAX-8 |
| Выходное напряжение | 00,0006 В при 1 мА |
| Выходное напряжение-макс. | 220 мВ при 200 мА |
| Регулирование линий | 0.1 % |
Функционально совместимый компонент
Форма, упаковка, функционально совместимый компонент
| Производитель части# | Описание | Производитель | Сравните |
| ADP7104ARDZ-2.5-R7 Силовые цепи |
20 В, 500 мА, низкий шум, CMOS LDO | Аналоговые устройства Inc. | MAX8860EUA33+T против ADP7104ARDZ-2.5-R7 |
| LP3982IMM-3.0/NOPB Силовые цепи |
Микроэнергетика, сверхнизкий выход, низкий уровень шума, CMOS-регулятор мощностью 300 мА 8-VSSOP -40 до 85 | Техасские инструменты | MAX8860EUA33+T против LP3982IMM-3.0/NOPB |
| ADP7104ARDZ-3.0-R7 Силовые цепи |
20 В, 500 мА, низкий шум, CMOS LDO | Аналоговые устройства Inc. | MAX8860EUA33+T против ADP7104ARDZ-3.0-R7 |
| LP3982IMMX-1.8/NOPB Силовые цепи |
Микроэнергетика, сверхнизкий выход, низкий уровень шума, CMOS-регулятор мощностью 300 мА 8-VSSOP -40 до 85 | Техасские инструменты | MAX8860EUA33+T против LP3982IMMX-1.8/NOPB |
| LP3982IMMX-2.82/NOPB Силовые цепи |
Микроэнергетика, сверхнизкий выход, низкий уровень шума, CMOS-регулятор мощностью 300 мА 8-VSSOP -40 до 85 | Техасские инструменты | MAX8860EUA33+T против LP3982IMMX-2.82/NOPB |
| ADP3333ARMZ-3.3-R7 Силовые цепи |
Высокая точность Ультранизкий IQ, 300 мА, любой регулятор низкой отключенности CAPR | Аналоговые устройства Inc. | MAX8860EUA33+T против ADP3333ARMZ-3.3-R7 |
| LP3982IMM-3.3/NOPB Силовые цепи |
Микроэнергетика, сверхнизкий выход, низкий уровень шума, CMOS-регулятор мощностью 300 мА 8-VSSOP -40 до 85 | Техасские инструменты | MAX8860EUA33+T против LP3982IMM-3.3/NOPB |
| LP3982IMM-1.8/NOPB Силовые цепи |
Микроэнергетика, сверхнизкий выход, низкий уровень шума, CMOS-регулятор мощностью 300 мА 8-VSSOP -40 до 85 | Техасские инструменты | MAX8860EUA33+T против LP3982IMM-1.8/NOPB |
| LP3982IMM-2.5/NOPB Силовые цепи |
Микроэнергетика, сверхнизкий выход, низкий уровень шума, CMOS-регулятор мощностью 300 мА 8-VSSOP -40 до 85 | Техасские инструменты | MAX8860EUA33+T против LP3982IMM-2.5/NOPB |
| ADP3333ARMZ-5-R7 Силовые цепи |
Высокая точность Ультранизкий IQ, 300 мА, любой регулятор низкой отключенности CAPR | Аналоговые устройства Inc. | MAX8860EUA33+T против ADP3333ARMZ-5-R7 |
Описания
Линейный регулятор напряжения IC положительный фиксированный или регулируемый 1 выход 3.3V, 1.25V ~ 6.5V 300mA 8-uMAX
Регуляторы напряжения LDO 300mA Линейный регулятор
