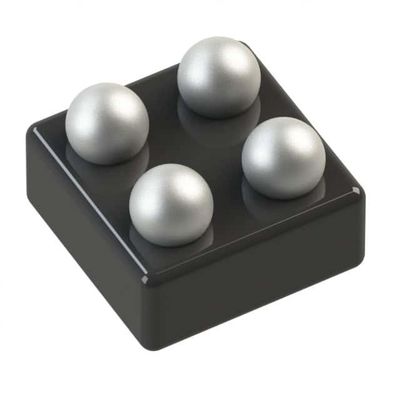

ADP160ACBZ-3.3-R7 IC REG LINEAR 3.3V 150MA 4WLCSP Аналоговые устройства Inc.

Общее описание

ADP160/ADP161/ADP162/ADP163 - это сверхнизкий тихий ток, низкий отказ, линейные регуляторы, работающие от 2,2 В до 5,5 В и обеспечивающие до 150 мА выходного тока.
Выходное напряжение 195 мВ при нагрузке 150 мА повышает эффективность и позволяет работать в широком диапазоне входного напряжения.
ADP16x специально разработаны для стабильной работы с крошечными 1 μF ± 30% керамическими входными и выходными конденсаторами для удовлетворения требований высокой производительности, ограниченного пространства
приложения.
ADP160 доступен в 15 вариантах фиксированного выходного напряжения от 1,2 В до 4,2 В.ADP160/ADP161 также включает в себя переключенный резистор для автоматического разряда выхода при отключении LDOADP162 идентичен ADP160, но не включает функцию выходной разрядки.

СТРАНИЦЫ

Ультранизкий тихий ток
IQ = 560 nA при нагрузке 0 μA
IQ = 860 nA при нагрузке 1 μA
Устойчивы с керамическими конденсаторами ввода и вывода 1 μF
Максимальный выходный ток: 150 мА
Диапазон входного напряжения: от 2,2 до 5,5 В
Низкий ток отключения: <50 nA типично
Низкое выходное напряжение: 195 мВ при нагрузке 150 мА
Первоначальная точность: ± 1%
Точность по линии, нагрузке и температуре: ±3,5%
15 опций фиксированного выходного напряжения: от 1,2 В до 4,2 В
Доступный регулируемый выход
производительность PSRR 72 дБ при 100 Гц
Предельный ток и защита от тепловой перегрузки
Включить логическое управление
Интегрированный выходный разрядный резистор
Пятипроводный пакет TSOT
4 шара, 0,5 мм откидыш WLCSP

Применение
Мобильные телефоны
Цифровые камеры и аудиоустройства
Переносное и батарейное оборудование
Пост-регулирование DC-to-dc
Переносные медицинские изделия
