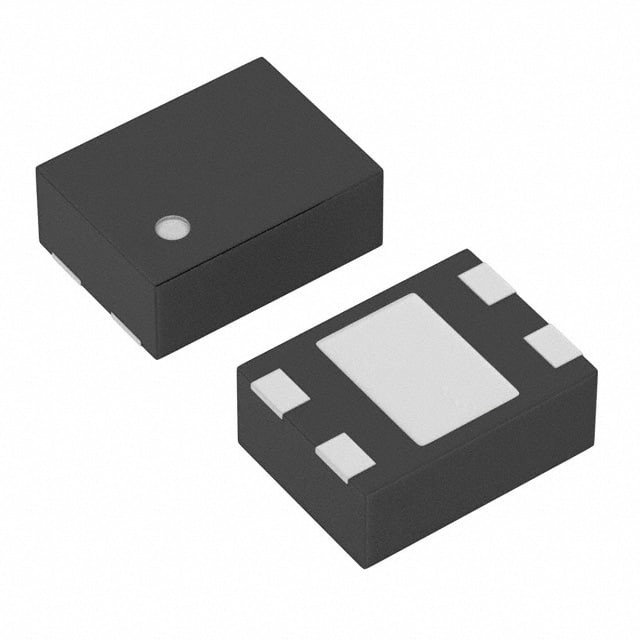

XC6221B302GR-G IC REG LINEAR 3V 200MA 4USP Torex Semiconductor Ltd.

■ ОБЩЕЕ ОПИСАНИЕ

Серия XC6221 представляет собой высокоточный, низкий уровень шума, высокую скорость, низкий отказ CMOS регулятор с высоким отказом от волн. Серия включает в себя источник отсчета напряжения, усилителя ошибок,ограничитель тока, и схема компенсации фаз. Функция CE позволяет всей схеме находиться в режиме ожидания путем ввода сигнала низкого уровня.электрический заряд на выходном конденсаторе (CL) будет разряжаться внутренним выключателем автоматического разрядаКонденсатор стабилизации выхода (CL) также совместим с керамическими конденсаторами с низким ESR.

■ СТРАНИЦЫ

Максимальный выходный ток: 200mA
Выходное напряжение: 80mV@ IOUT=100mA, VOUT=3.0V
Диапазон рабочего напряжения: 1.6V ~ 6.0V
Диапазон выходного напряжения: 0,80V ~ 5,00V (0,05V)
Точность: +2% (VOUT >1,50V) (стандарт)
+30 мВ (VOUT ≈ 1,45 В) (стандарт)
+1% (VOUT > 2,00V) (высокая точность)
+20 мВ (VOUT ≈ 1,95 В) (высокая точность)

Низкое потребление энергии: 25μA (TYP.)
Течение в режиме ожидания: менее 0,1 мкА
Высокое отторжение риппла: 70 дБ @ 1 кГц
Функция CE: CE активный высокий
Течение в режиме ожидания ниже 0,1 мкА
CL Высокоскоростное автоматическое разряжение
(XC6221B/D)
Пин CE с внутренней стороны
(XC6221C/D)
Низкий ESR конденсатор: 1,0μF керамический конденсатор
Низкий выходный шум
Рабочая температура окружающей среды: -40 °C ~ +85 °C
Пакеты: USP-4, SOT-25, SSOT-24 USPN-4
Экологически чистый: соответствует требованиям RoHS ЕС, свободен от Pb

■ Приложения

● Сотовые телефоны
● Беспроводные телефоны
● Беспроводные коммуникационные устройства
● Переносные игры
● Камеры, видеорегистраторы
● Переносное аудиовизуальное оборудование
● ПДА
