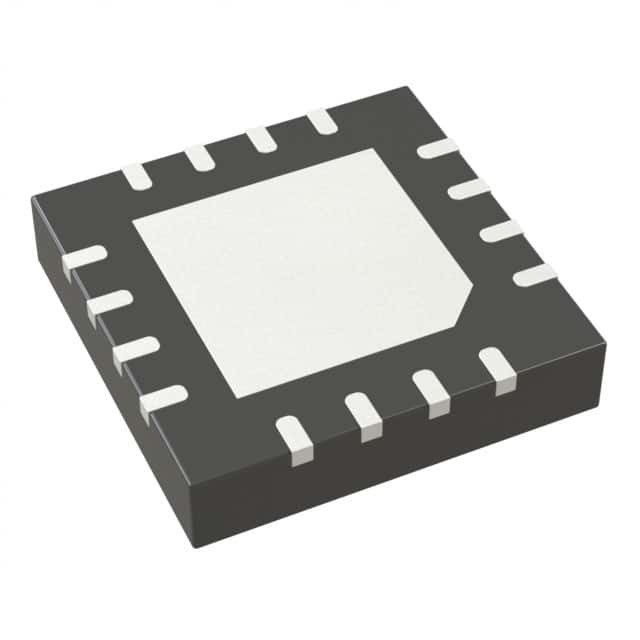

ADP1753ACPZ-R7 IC REG LIN POS ADJ 800MA 16LFCSP Аналоговые устройства Inc.

Общее описание

ADP1752/ADP1753 являются линейными регуляторами CMOS с низким отказом (LDO), которые работают от 1,6 В до 3,6 В и обеспечивают выходный ток до 800 мА.Эти низкие VIN/VOUT LDO идеально подходят для регулирования нанометровых FPGA геометрии, работающих от 2.5 V до 1,8 V I/O рельсы, и для питания напряжения ядра до 0,75 V. Используя передовую собственную архитектуру, они обеспечивают высокий коэффициент отторжения питания (PSRR) и низкий уровень шума,и достичь отличной линии и нагрузки переходного ответа только с небольшим 4.7 μF керамический выходный конденсатор.

СТРАНИЦЫ

Максимальный выходный ток: 0,8 А
Диапазон входного напряжения: от 1,6 до 3,6 В
Низкий ток отключения: < 2 μA
Очень низкое выходное напряжение: 70 мВ @ 0,8 А нагрузки
Первоначальная точность: ± 1%
Точность по линии, нагрузке и температуре: ±2%
7 опций фиксированного выходного напряжения с мягким запуском от 0,75 В до 2,5 В (ADP1752)
Опция регулируемого выходного напряжения с мягким запуском от 0,75 В до 3,3 В (ADP1753)
Высокий PSRR 65 дБ @ 1 кГц 65 дБ @ 10 кГц 54 дБ @ 100 кГц
23 мкВ rms при выходе 0,75 В
Стабильный с небольшим 4,7 мкФ керамическим конденсатором выхода
Отличная скоростная реакция на нагрузку и линию
Защита от предела тока и тепловой перегрузки
Показатель мощности
Включение с логическим управлением
Защита от обратного тока

Применение

Серверные компьютеры
Компоненты памяти
Телекоммуникационное оборудование
Сетевое оборудование
Поставки DSP/FPGA/микропроцессора
Оборудование для приборов/системы сбора данных
