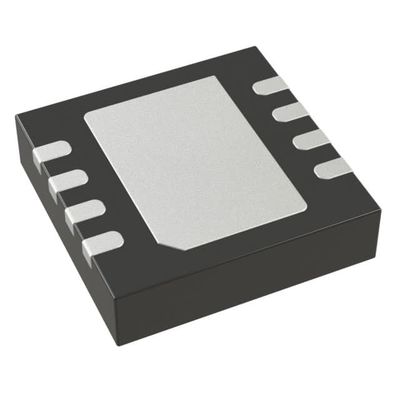

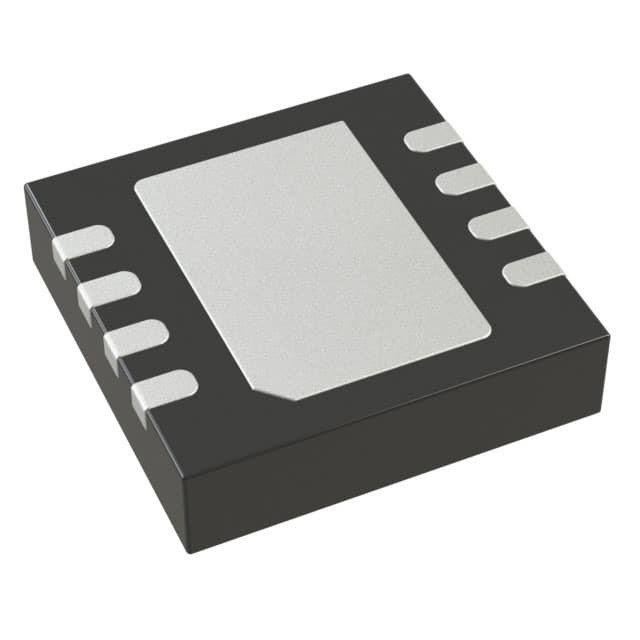

ADP7102ACPZ-R7 IC REG LIN POS ADJ 300MA 8LFCSP Аналоговые устройства Inc.

Общее описание

ADP7102 - это CMOS, линейный регулятор с низким отказом, работающий от 3,3 В до 20 В и обеспечивающий выходный ток до 300 мА.Это высокое входное напряжение LDO идеально подходит для регулирования высокопроизводительных аналоговых и смешанных сигнальных цепей, работающих от 19 В до 1Используя продвинутую архитектуру, он обеспечивает высокий отказ от питания, низкий уровень шума,и достигает превосходной линии и нагрузки временного ответа только с небольшим 1 мкФ керамический выходный конденсатор.

СТРАНИЦЫ

Диапазон входного напряжения: от 3,3 до 20 В
Максимальный выходный ток: 300 мА
Низкий уровень шума: 15 мкВ rms для версий фиксированного выхода
производительность PSRR 60 дБ при 10 кГц, VOUT = 3,3 В
Защита от обратного тока
Низкое выходное напряжение: 200 мВ при нагрузке 300 мА
Первоначальная точность: ±0,8%
Точность по линии, нагрузке и температуре: -2%, +1%
Низкий тихий ток (VIN = 5 V), IGND = 750 μA при 300 mA
нагрузка
Низкий ток отключения: 40 μA при VIN = 12 V
Стабильный с небольшим керамическим конденсатором выхода 1 мкФ
7 опций фиксированного выходного напряжения: 1,5 V, 1,8 V, 2,5 V, 3 V, 3,3 V,
5 В и 9 В
Регулируемый выход от 1,22 В до VIN VDO
Предельный объем свертываемого тока и защита от тепловой перегрузки
Пользователь программирует точность UVLO/включается
Показатель хорошей мощности
Пакеты LFCSP и SOIC с восемью проводами

Применение

Регулирование для применений, чувствительных к шуму: ADC, DAC
цепи, точные усилители, высокочастотные осцилляторы,
Часы и ПЛЛ
Коммуникации и инфраструктура
Медицинское и здравоохранение
Промышленность и приборостроение
