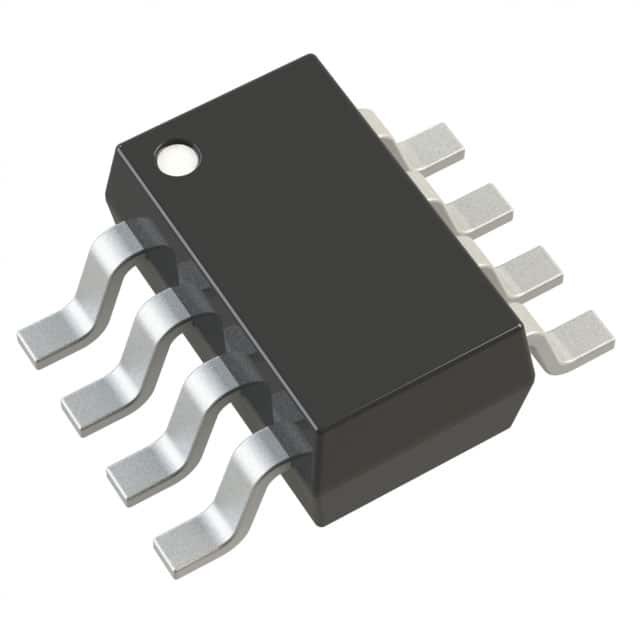

LT3009ESC8#TRMPBF IC REG LIN POS ADJ 20MA SC70-8 Аналоговые устройства Inc.

Описание

LT®3007 серии являются микроэнергетическими линейными регуляторами с низким выходном напряжением (LDO). Устройства подают выходный ток 20mA с выходном напряжением 300mV. Тихий ток без нагрузки составляет 3μA.Ток на заземление остается менее 5% от выходного тока при увеличении нагрузкиВ отключении,
безработный ток менее 1 мкА.
Регуляторы LT3007 оптимизируют стабильность и временную реакцию с помощью керамических конденсаторов с низким ESR, требующих минимум всего 2,2 мкФ.Регуляторы не требуют добавления ESR, как это обычно происходит с другими регуляторами.Внутренняя схема защиты включает ограничение тока, ограничение тепла, защиту от обратного тока и защиту от обратного тока.
Серия LT3007 идеально подходит для применений, требующих умеренной мощности выходной установки в сочетании с чрезвычайно низким потреблением электроэнергии в режиме ожидания..5V, 1.8V, 2.5V, 3.3V и 5V, а также регулируемый вариант с диапазоном выходного напряжения от 0,6V до 44,5V. LT3007 доступен в термоусиленном пакете TSOT-23 с 8 проводами.

СТРАНИЦЫ

■ ФМЕА допустимость ошибок:
Выходное напряжение остается на уровне или ниже регулируемого напряжения во время
Соседний шприц короткий или если шприц остается плавающим
■ Ультранизкий тихий ток: 3μA
■ Диапазон входного напряжения: от 2,0 до 45 В
■ Выходной ток: 20mA
■ Выходное напряжение: 300 мВ
■ Регулируемый выход (VADJ= VOUT(MIN) = 600mV)
■ Фиксированное выходное напряжение: 1,2 В, 1,5 В, 1,8 В, 2,5 В, 3,3 В, 5 В
■ Толерантность выхода: ±2% над нагрузкой, линией и температурой
■ Стабильность с низким ESR, керамические выходные конденсаторы (минимум 2,2 мкФ)
■ Ток отключения: < 1μA
■ Защита от ограничений тока
■ Защита от обратной батареи
■ Защита от тепловых ограничений
■ Пакет TSOT-23

Применение

■ Автомобильная промышленность
■ Системы с низким током, работающие на батареях
■ Энергоносители для поддержания жизни
■ Дистанционное наблюдение
■ Услужные счетчики
■ Промышленные приложения с низкой мощностью
