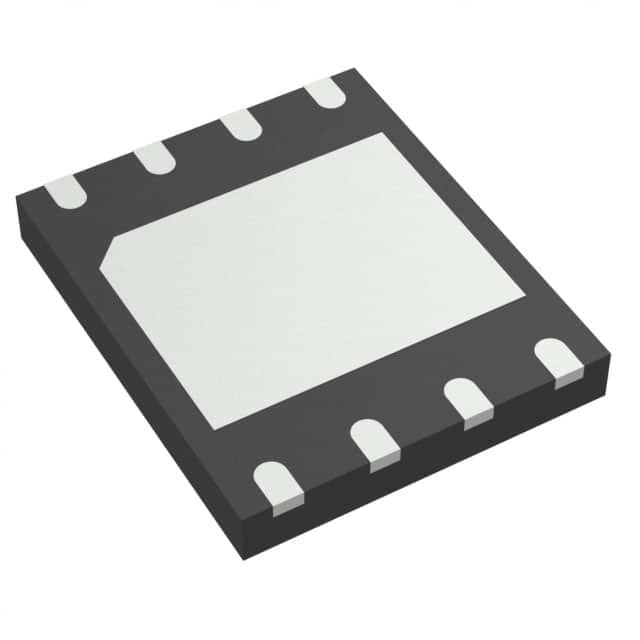

W25Q80DVZPIG IC FLASH 8 МБИТ SPI/QUAD 8WSON Winbond Electronics

Общее описание

Серийная флэш-память W25Q80DV (8M-bit) обеспечивает решение для систем с ограниченным пространством, булавками и питанием.Серия 25Q предлагает гибкость и производительность намного выше обычных устройств Serial FlashОни идеально подходят для затенения кода в оперативную память, выполнения кода непосредственно из Dual/Quad SPI (XIP) и хранения голоса, текста и данных.Силовое питание 6В с потреблением тока менее 1μA при отключении питанияВсе устройства предлагаются в пространственно-сберегающих пакетах.
Массив W25Q80DV организован в 4096 программируемых страниц по 256 байтов каждая. До 256 байтов может быть запрограммировано одновременно. Страницы могут быть удалены в группах по 16 (4KB сектора стирания),группы из 128 (удаление блоков 32KB)В W25Q80DV 256 удаляемых секторов и 16 удаляемых блоков.Небольшие 4KB секторы позволяют большую гибкость в приложениях, которые требуют хранения данных и параметров. (см. рисунок 2.)
W25Q80DV поддерживает стандартный серийный периферийный интерфейс (SPI) и высокопроизводительный Dual/Quad выход, а также Dual/Quad I/O SPI: Serial Clock, Chip Select, Serial Data I/O0 (DI), I/O1 (DO),I/O2 (/WP) и I/O3 (/HOLD). SPI clock frequencies of up to 104MHz are supported allowing equivalent clock rates of 208MHz (104MHz x 2) for Dual I/O and 416MHz (104MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/O instructionsЭти скорости передачи могут превосходить стандартные асинхронные 8 и 16-разрядные параллельные флэш-памяти.Управление нижним или дополнительным массивомКроме того, устройство поддерживает стандарт JEDEC для идентификации производителя и устройства с 64-разрядным уникальным серийным номером.

СТРАНИЦЫ

● Семейство воспоминаний SpiFlash
W25Q80DV: 8M-бит/1M-байт (1,048,576)
256-байт на программируемую страницу
¢ Стандартный SPI: CLK,/CS,DI,DO,/WP,/Hold
Двойной SPI: CLK, /CS, IO0, IO1, /WP, /Hold
Квадратный SPI: CLK, /CS, IO0, IO1, IO2, IO3
Однообразные 4KB секторы, 32KB и 64KB блоки
● Самый высокопроизводительный серийный флеш
– 104MHz Dual/Quad SPI clocks
️ эквивалент 208/416 МГц Dual/Quad SPI
Сроки непрерывной передачи данных 50 МБ/с
● Защита от записи программного и аппаратного обеспечения
Запись-защита всей или части памяти
Включить/отключить защиту с помощью /WP pin
Защита верхнего или нижнего массива
● Гибкая архитектура с секторами 4KB
Удаление единого сектора/блока (4/32/64-кбайт)
Программа от 1 до 256 байтов < 0,8 мс
Удаление/Праграмма приостановка и возобновление
Более 100 000 циклов стирания/записи
Хранение данных более 20 лет
● Низкая мощность, широкий диапазон температур
Однократное питание от 2,7 до 3,6 В
′′ < 1μA Снижение мощности (обычно)
● Эффективная упаковка)) 1):
8-прикольный SOIC 150-миллилитровый/208миллилитровый, VSOP 150-миллилитровый
8 панелей WSON 6x5 мм, USON 2x3 мм
¢ 8-прикольный PDIP 300-миллиметр
8 шаров WLCSP
Контакт с Winbond для KGD и других вариантов
