SST39VF1601C-70-4I-EKE IC FLASH 16MBIT PARALLEL 48TSOP Технология микрочипов

Описание продукта

Устройства SST39VF1601C и SST39VF1602C представляют собой 1M x16 CMOS Multi-Purpose Flash Plus (MPF+), изготовленные с использованием фирменной высокопроизводительной технологии CMOS SuperFlash SST.Конструкция с раздвоенными ячейками и толстооксидный туннельный инжектор достигают лучшей надежности и производительности по сравнению с альтернативными подходамиSST39VF160xC записывает (программу или стирает) с питанием 2,7 - 3,6 В. Эти устройства соответствуют стандартным выпискам JEDEC для x16-памяти.
Используя высокопроизводительные устройства Word-Program, устройства SST39VF1601C/1602C обеспечивают типичное время Word-Program в 7 μsec. Эти устройства используют Toggle Bit, Data# Polling,или пин RY/BY# для обозначения завершения работы программыДля защиты от непреднамеренной записи, они имеют на чипе аппаратное и программное обеспечение защиты данных схемы.эти устройства предлагаются с гарантированной типичной выносливостью 100Хранение данных рассчитано на более 100 лет.

Особенности

• Организован как 1M x16: SST39VF1601C/1602C
• Одновольтные операции чтения и записи
¥ 2,7-3,6 В
• Высокая надежность
Выносливость: 100 000 циклов (обычно)
Хранение данных более 100 лет
• Низкое энергопотребление (типичные значения при 5 МГц)
Активный ток: 9 мА (типичный)
️ Течение в режиме ожидания: 3 мА (типичное)
Автоматический режим низкой мощности: 3 μA (типичный)
• Защита от блокировки оборудования/WP# Input Pin
Защита верхнего блока (выше 8 KWord)
Защита нижнего блока (нижняя часть 8 KWord)
• Способность стирать секторы
Однообразные сектора 2 KWord
• Возможность блокировки
Гибкая архитектура блоков: один 8-, два 4-, один 16- и тридцать один 32-кВд-блок
• Способность считывать чипы
• Возможности стирания/остановки/перезагрузки
• Ключ для перезагрузки оборудования (RST#)
• Запертый адрес и данные
• Функция Security-ID
¢ SST: 128 бит; Пользователь: 128 слов
• Время быстрого прочтения:
70 нс
• Быстрое стирание и программирование слов:
Время удаления сектора: 18 мс (типично)
Время блокировки: 18 мс (типично)
Время снятия чипа: 40 мс (типично)
Время Word-программы: 7 мкс (типично)
• Автоматическое время записи
Внутренняя генерация ВПП
• Выявление конца текста
️ Переключаем биты
Данные# Опрос
Готовы/загружены
• CMOS I/O совместимость
• Стандарт JEDEC
Флэш EEPROM и командные наборы
• Доступные пакеты

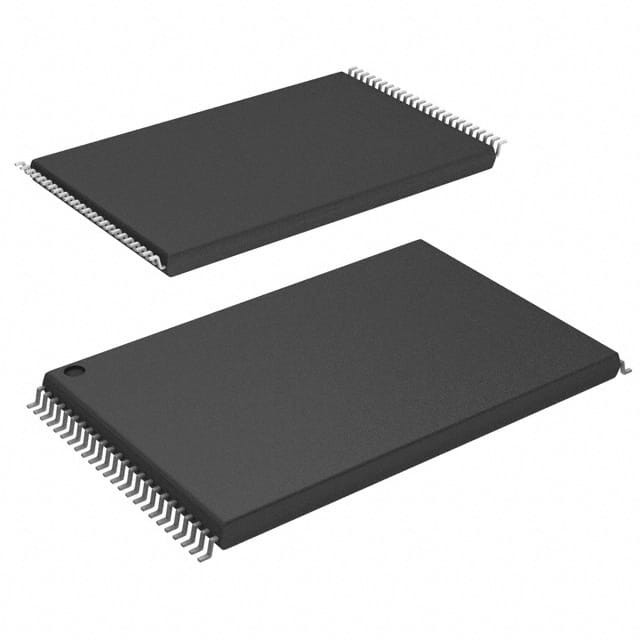

48-свинцовых TSOP (12мм х 20мм)
– 48-ball TFBGA (6mm x 8mm)
– 48-ball WFBGA (4mm x 6mm)
• Все устройства соответствуют требованиям RoHS
