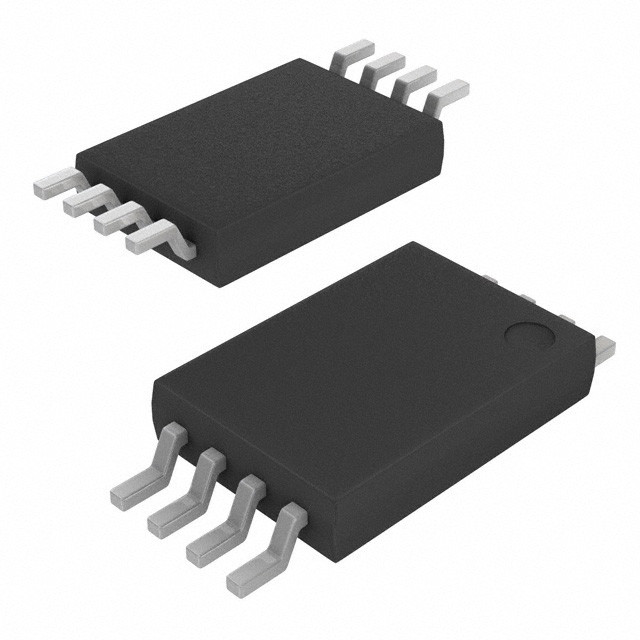

AT25DF021A-XMHN-T IC FLASH 2 Мбит SPI 104 МГц 8TSSOP Renesas Design Germany GmbH

Описание

The AT25DF021 is a serial interface Flash memory device designed for use in a wide variety of high-volume consumer based applications in which program code is shad owed from Flash memory into embedded or external RAM for executionГибкая архитектура стирания AT25DF021, с его гранулированностью стирания всего 4 Кбайт, делает его идеальным для хранения данных, исключая необходимость в дополнительном хранении данных.
Устройства EEPROM.

Особенности

• Одно напряжение 2,3 - 3,6 В или 2,7 - 3,6 В
• Серийный периферийный интерфейс (SPI) совместим
Поддерживает SPI режимы 0 и 3
• Максимальная частота работы 66 МГц
– Clock-to-Output (tV) of 6 ns Maximum
• Гибкая, оптимизированная архитектура стирания для приложений для хранения кода + данных
Универсальное 4-кибайтное стирание блоков
️ Единое 32-килобайтное стирание блоков
– Uniform 64-Kbyte Block Erase
Полное стирание чипа
• индивидуальная защита сектора с глобальной защитой/незащитой
4 сектора по 64 кбайт каждый
• Аппаратно-управляемая блокировка защищенных секторов с помощью WP Pin
• 128-байтовый программируемый регистратор безопасности OTP
• Гибкий график
Программа байт/страница (от 1 до 256 байтов)
• Быстрое программирование и удаление
Время выполнения программы на типичной странице (256 байтов) 1,0 мс
– 50 ms Typical 4-Kbyte Block Erase Time
– 250 ms Typical 32-Kbyte Block Erase Time
450 мс. Типичное время стирания блоков на 64 кбайт
• Автоматическая проверка и отчетность об удалении/программных сбоях
• Методология чтения Идентификатора производителя и устройства JEDEC
• Низкое расходование энергии
– 7 mA Active Read Current (Typical at 20 MHz)
– 15 µA Deep Power-Down Current (Typical)
• Продолжительность: 100 000 циклов программирования/удаления
• Хранение данных: 20 лет
• Соответствует полному диапазону промышленных температур
• Стандарт промышленности "зеленый" (без Pb/халидов/соответствующий RoHS)
8 свинцовых SOIC (150 мм ширины)
8 панелей Ultra Thin DFN (5 x 6 x 0,6 мм)
