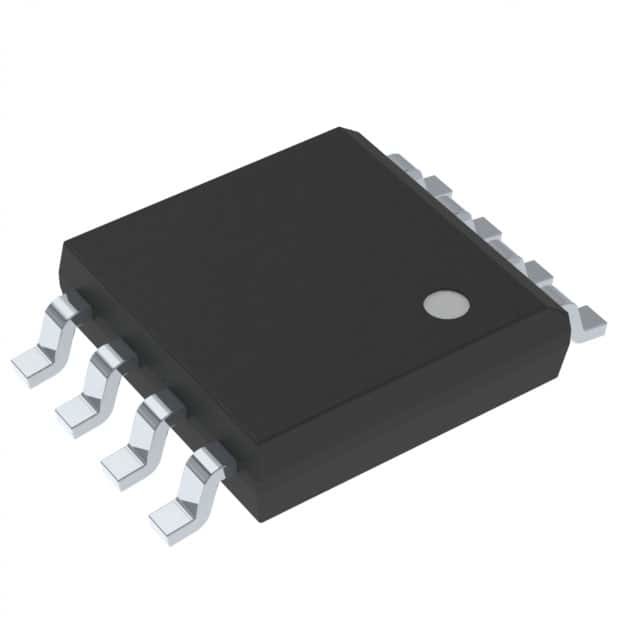

AT45DB041E-SHN-T IC FLASH 4 МБИТ SPI 85 МГц 8SOIC Renesas Design Germany GmbH

[Адесто]

Описание

AT45DB041E представляет собой минимум 1,65 В, последовательный доступ серийного интерфейса Flash-памяти идеально подходит для широкого спектра цифровых голосовых, изобразительных, программных кодов и приложений для хранения данных.AT45DB041E также поддерживает серийный интерфейс RapidS для приложений, требующих очень высокой скорости работыЭто 4 часа.194В дополнение к основной памяти, AT45DB041E также содержит два буфера SRAM по 256/264 байта.Буферы позволяют получать данные, пока страница в основной памяти перепрограммируется.
Взаимодействие между обоими буферами может значительно увеличить способность системы записывать непрерывный поток данных.и эмуляции E2PROM (бит или байт изменяемость) может быть легко обработана с самостоятельной трех шагов чтения-изменения-записи операции.

Особенности

● Единое питание 1,65 - 3,6 В
● Серийный периферийный интерфейс (SPI)
● Поддерживает SPI режимы 0 и 3
● Поддерживает операцию RapidSTM
● Возможность непрерывного чтения по всему массиву
● до 85 МГц
● Опция чтения с низкой мощностью до 15 МГц
● Время отсчета до выхода (tV) максимум 6 нс
● Размер страницы, настраиваемый пользователем
● 256 байтов на странице
● 264 байта на страницу (по умолчанию)
● Размер страницы может быть предварительно настроен на 256 байтов
● Два полностью независимых буфера данных SRAM (256/264 байта)
● Позволяет принимать данные при перепрограммировании основного массива памяти
● Гибкие варианты программирования
● Программа байт/страница (от 1 до 256/264 байт) непосредственно в основную память
● Запись в буфер
● Буфер к программе главной памяти
● Гибкие варианты стирания
● Удаление страницы (256/264 байта)
● Удаление блоков (2KB)
● Удаление секторов (64KB)
● Удаление микросхемы (4 Мбит)
● Программа и удаление Приостановить / возобновить
● Усовершенствованные аппаратные и программные средства защиты данных
● Защита отдельных секторов
● Отдельное блокирование сектора, чтобы сделать любой сектор постоянно читаемым.
● 128-байтовый одноразовый программируемый (OTP) регистр безопасности
● 64 байта с уникальным идентификатором
● 64 байта программируемые пользователем
● Управляемые аппаратным и программным обеспечением варианты сброса
● Читать идентификатор производителя и устройства по стандарту JEDEC
● Малый расход энергии
● Ультраглубокий отключающий ток 400 нА (типичный)
● 3μA глубокий подающий ток (типичный)
● 25 мкА (типичный)
● Активное чтение тока 7mA (типично @ 15 MHz))
● Продолжительность: минимум 100 000 циклов программы/удаления на странице
● Хранение данных: 20 лет
● Соответствует всем требованиям промышленного температурного диапазона
● Зелёные (без Пб/Галлоида/соответствующие RoHS) варианты упаковки
● 8-проводный SOIC (0,150 дюйма в ширину и 0,208 дюйма в ширину)
● 8-падовый ультратонкий DFN (5 x 6 x 0,6 мм)
● Пакет с 8-кулевой шкалой для чипов
● Упаковка в форме вафли ((1)
