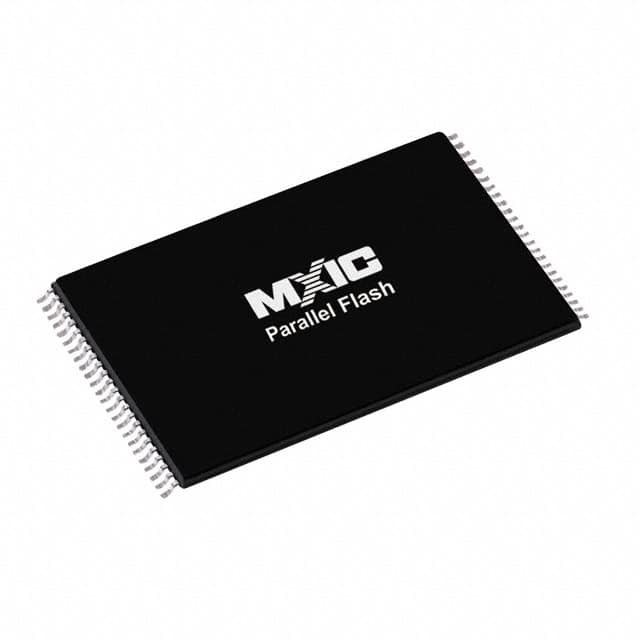

MX29F200CBTI-70G IC FLASH 2 МБИТ ПАРАЛЛЕЛЬНО 48TSOP Macronix

СТРАНИЦЫ

Общие характеристики
• Операция с единым источником питания
- от 4,5 до 5,5 вольт для чтения, стирания и программных операций
• 262,144 x 8 / 131,072 x 16 переключаемых
• Архитектура сектора загрузки
- T = верхний сектор загрузки
- B = Сектор нижнего ботинка
• Структура сектора
- 16K-Байт х 1, 8K-Байт х 2, 32K-Байт х 1 и 64K-Байт х 3
• Секторная защита
- аппаратный метод для отключения любой комбинации секторов от программных или стиральных операций
- Временный сектор без защиты позволяет изменять код в ранее закрытых секторах
• Защита от замыкания до 100mA от -1V до Vcc + 1V
• Совместима с стандартом JEDEC
- Пиноут и программное обеспечение совместимое с одним источником питания Flash

ПЕРФОРМАЦИЯ
• Высокая производительность
- Время доступа: 70/90 нс
- Время программы байт/Word: 9us/11us (типично)
- Время стирания: 0,7 с/сектор, 4 с/чип (типично)
• Низкое энергопотребление
- Низкий активный показательный ток: 40mA (максимум) при 5MHz
- Низкий резервный ток: 1uA (типичный)
• минимум 100 000 циклов стирания/программа
• 20 лет хранения данных

Функции ПОЛОЖЕНИЯ

• Удалить Отменить/Удалить резюме
- приостанавливает операцию стирания сектора для чтения данных из или программирования данных в другой сектор, который не стирается
• Статус Ответ
- Data# Polling & Toggle биты обеспечивают обнаружение программы и стереть завершение операции

ОСТАНОВЛЕНИЯ аппаратного обеспечения
• Готовность/Загруженность# (RY/BY#) Выход
- Предоставляет аппаратный метод обнаружения программы и удаления завершения операции
• Ввод с перезагрузкой оборудования (RESET#)
