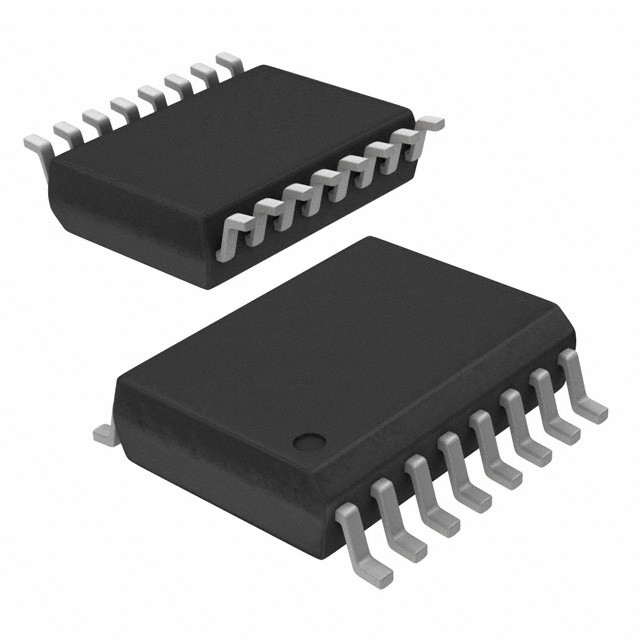

IS25LP128-JMLE IC FLASH 128MBIT SPI/QUAD 16SOIC ISSI, Интегрированное Силиконовое Решение Inc.

Общее описание

IS25LQ016 представляет собой 16 Мбит серийный периферийный интерфейс (SPI) флэш-памяти, обеспечивающих одно-, двух- или четырех-выход. Устройства предназначены для поддержки частоты передачи 50 МГц в нормальном режиме чтения,и 104 МГц при быстром чтении (выход Quad составляет 100 МГц)Устройства используют одно низковольтное питание от 2,3 вольт до 3,6 вольт для выполнения операций чтения, стирания и программирования.Устройства могут быть запрограммированы в стандартных EPROM программистов.

СТРАНИЦЫ

• Операция с единым источником питания
- Малый диапазон напряжения: 2,3 V - 3,6 V
• Организация памяти
- IS25LQ016: 2048K x 8 (16 Мбит)
• Экономически эффективная архитектура сектора/блока
- 16 Мб: Единые секторы 4 КБ / 32 единых блока 64 КБ
• Серийный периферийный интерфейс (SPI) совместим
- Поддерживает одно-, двух- или четырех-выход
- Поддерживает SPI режимы 0 и 3
- Максимальная тактовая частота 50 МГц для нормального чтения
- Максимальная тактовая частота 104 МГц для быстрого чтения
- Максимальный эквивалент 208 МГц часовой частоты Двойной SPI
- Максимальный эквивалент часовой частоты 400 МГц Quad SPI
• Операция байтовой программы
- Типично 10 долларов США на байт.
• Работа программы страницы (до 256 байтов)
- Максимально 0,7 мс на программу страницы
• Операция по стережке сектора, блока или чипа
- Удаление сектора (4KB) -> 150ms (тип)
- Удаление блоков (64KB) -> 500ms (тип)
- Удаление чипа -> 5s (тип)
• Низкое энергопотребление
- максимум 12 мА активного тока
- Максимальный ток программы/удаления 20 мА
- Максимальный 30 у.а.
• Защита от записи на оборудовании
- Защитить и отключить защиту устройства от записи с помощью Write Protect (WP#) Pin
• Защита от записи программного обеспечения
- Биты Block Protect (BP3, BP2, BP1, BP0) позволяют настроить часть или всю память только для чтения
• Высокая стойкость продукта
- Гарантированные 100 000 циклов программы/удаления по одному сектору
- Хранение данных минимум 20 лет
• Промышленный стандарт "Пин-аут" и "Пакет"
- 8-прикольный 208mil SOIC
- 8-контактный WSON
- ПДИП.
- 8-прикольный 208mil VSOP
- Бессвинцовая упаковка (без Pb)
• Дополнительная 256-байтовая безопасная информация одноразовая программируемая (OTP) область
• Специальная функция защиты
- Функция предохранителя (приложение 1)
- Функция разблокировки сектора (Приложение 2)
