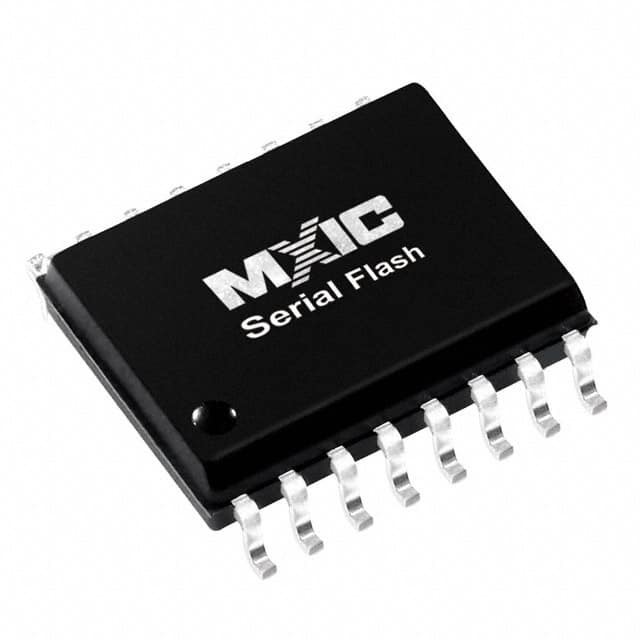

MX25L6406EMI-12G IC FLASH, 64 Мбит, SPI, 86 МГц, 16 SOP Macronix

Общее описание

Устройство оснащено серийным интерфейсом периферийного устройства и программным протоколом, позволяющим работать на простой 3-проводной шине.и серийный выход данных (SO). Серийный доступ к устройству разрешен с помощью ввода CS#.

СТРАНИЦЫ

ОБЩЕ
• Операция с единым источником питания
- от 2,7 до 3,6 вольт для чтения, стирания и программных операций
• Серийный периферийный интерфейс совместим -- режим 0 и режим 3
• 67,108,864 x 1-битная структура или 33,554, 432 x 2 бит (двойной выходный режим) структура
• 2048 равных секторов с 4K байтом каждый
- Каждый сектор может быть удален отдельно.
• 128 равных блоков с 64K байтами каждый
- Любой блок можно удалить по отдельности.
• Возможности программы
- База байтов
- База страницы (256 байтов)
• Застежка защищена от 100mA от -1V до Vcc +1V

ПЕРФОРМАЦИЯ

• Высокая производительность
- Время быстрого доступа: 86 МГц.
- Серийные часы двойного режима выхода: 80 МГц
- Быстрое время программы: 1,4 мс (обычно) и 5 мс (максимально) на страницу
- Время программы байта: 9с (типично)
- Быстрое время стирания: 60 мс (обычно) /сектор; 0,7 с (обычно) /блок
• Низкое энергопотребление
- Низкий активный чтение тока: 25mA ((макс.) на 86MHz
- Низкий активный программный ток: 20mA (макс.)
- Низкий активный ток стертия: 20mA (макс.)
- Низкий резервный ток: 50uA (максимум)
- Глубокий режим отключения 5uA (типичный)
• Типичные 100 000 циклов стирания/программы
• 20 лет хранения данных
