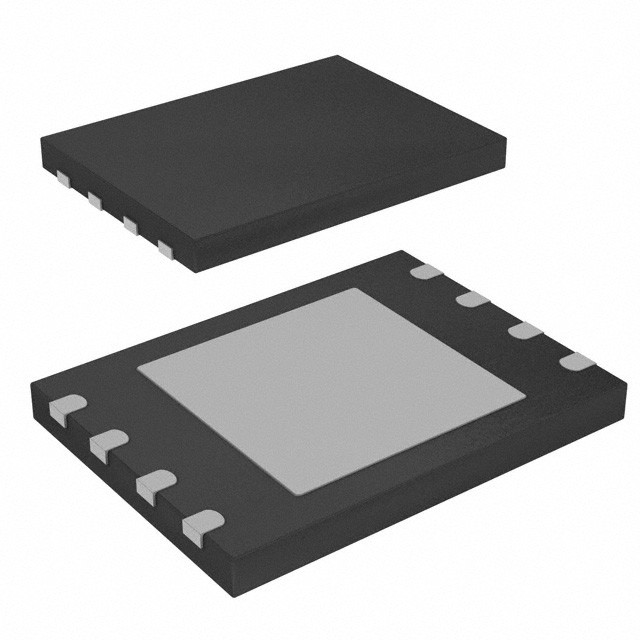

S25FL256SAGNFI003 IC FLASH 256MBIT SPI/QUAD 8WSON Технологии Infineon

Общее описание

Устройства Spansion S25FL128S и S25FL256S представляют собой продукты флеш-памяти с нелетающей памятью, использующие:
■ Технология MirrorBit - которая хранит два бита данных в каждом транзисторе с массивом памяти
■ Архитектура Eclipse - которая значительно улучшает производительность программы и стирает
■ Литография процесса 65 нм

Это семейство устройств подключается к хостинговой системе через серийный периферийный интерфейс (SPI).Традиционный однобитный серийный вход и выход SPI (SIngle I/O или SIO) поддерживается, а также дополнительные двухбитные (Dual I/O или DIO) и четырехбитные (Quad I/O или QIO) серийные команды. Этот интерфейс с множественной шириной называется SPI Multi-I/O или MIO. Кроме того, семейство FL-S добавляет поддержку команд Double Data Rate (DDR) для SIO, DIO,и QIO, которые передают адреса и читают данные на обоих краях часов.

Архитектура Eclipse оснащена буфером программирования страниц, который позволяет программировать до 128 слов (256 байтов) или 256 слов (512 байтов) за одну операцию,что приводит к более быстрому эффективному программированию и стиранию, чем предыдущее поколение программ SPI или алгоритмов стирания.
Исполнение кода непосредственно из флэш-памяти часто называется Execute-In-Place или XIP. Используя устройства FL-S с более высокими поддерживаемыми тактовыми частотами с командами QIO или DDR-QIO,скорость передачи инструкций может соответствовать или превышать традиционный параллельный интерфейс, асинхронные, или флэш-памяти при резком снижении количества сигналов.
Продукты S25FL128S и S25FL256S предлагают высокую плотность в сочетании с гибкостью и быстрой производительностью, требуемой различными встроенными приложениями.и хранение данных.

Особенности

■ Плотность
128 Мбит (16 Мбайт)
256 Мбит (32 Мбайт)
■ Серийный периферийный интерфейс (SPI)
Полярность и фазовые режимы 0 и 3
¢ опция двойной скорости передачи данных (DDR)
Расширенное адресование: 24- или 32-разрядные варианты адресов
– Serial Command set and footprint compatible with S25FL-A,
Семьи SPI S25FL-K и S25FL-P
– Multi I/O Command set and footprint compatible with
Семья S25FL-P SPI
■ ЧИТАТЬ команды
Обычный, быстрый, двойной, четверный, быстрый DDR, двойной DDR, четверный DDR
AutoBoot - включить или перезагрузить и выполнить чтение Normal или Quad
команда автоматически на заранее выбранном адресе
Данные об общем интерфейсе Flash (CFI) для информации о конфигурации.
■ Программирование (1,5 Мбайт/с)
256 или 512 байт Страница Программирование вариантов буфера
Программирование страниц на четырех вводах (QPP) для систем медленных часов
■ Удаление (0,5 - 0,65 Мбайт/с)
Оптимизация гибридного размера сектора - физический набор из тридцати двух 4-килобайтных секторов
в верхней или нижней части адреса с всеми остальными секторами
64 кбайт, для совместимости с устройствами S25FL предыдущего поколения
Однообразный секторный вариант - всегда удаляйте 256-килобайтные блоки для программного обеспечения
совместимость с более высокой плотностью и будущими устройствами.
■ Выносливость на велосипеде
100 000 циклов снятия программ в любом секторе
■ Хранение данных
Обычно хранится 20 лет.
■ Устройства безопасности
Одноразовая программа (OTP) массив из 1024 байтов
Защита от блоков:
Бит реестра состояния для управления защитой от программы или
Удаление целого ряда соседних секторов.
¢ Возможности управления аппаратным и программным обеспечением
Продвинутая секторная защита (ASP)
Защита отдельных секторов, контролируемая кодом загрузки или паролем
■ Технология Spansion® 65 nm MirrorBit с архитектурой EclipseTM
■ напряжение питания ядра: от 2,7 до 3,6 В
■ напряжение ввода/вывода: от 1,65 до 3,6 В
Пакеты с SO16 и FBGA
■ Диапазон температуры:
Промышленный (от -40°C до +85°C)
В автомобильном салоне (от -40°C до +105°C)
■ Пакеты (все без Pb)
СОИС с 16-ти оловами (300 мл)
WSON 6 x 8 мм
BGA-24 6 x 8 мм
️ опции отпечатков от 5х5 шаров (FAB024) и 4х6 шаров (FAC024)
Знакомая хорошая и проверенная.
