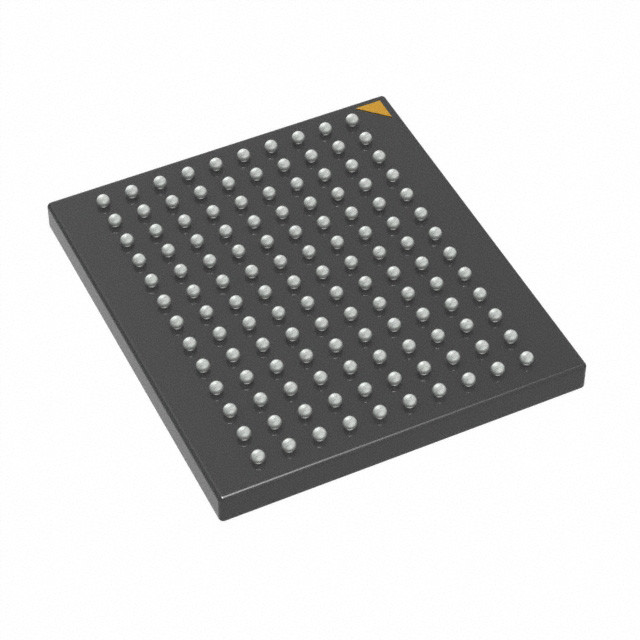

MT29C1G12MAACAEMD-6 IT IC ФЛЕШ-ОЗУ 1 ГБИТ PAR 130VFBGA Micron Technology Inc.

Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
Тип памяти | Нелетающий, летучий | Формат памяти | ВСПЫШКА, RAM |
---|---|---|---|
Технологии | Flash - NAND, мобильная LPDRAM | Размер запоминающего устройства | 1 Гбит (NAND), 512 Мбит (LPDRAM) |
Организация памяти | 128M x 8 (NAND), 16M x 32 (LPDRAM) | Интерфейс памяти | Параллельно |
Тактовая частота | 166 МГц | Напишите время цикла - слово, страницу | - |
Время выборки | - | Напряжение - питание | 1.7V | 1.95V |
Операционная температура | -40 °C ~ 85 °C (TA) | Тип установки | Поверхностный монтаж |
Пакет / чемодан | 130-VFBGA | Пакет изделий поставщика | 130-VFBGA (8x9) |
Вы можете отметить нужные вам продукты и связаться с нами на доске объявлений.
Part Number | Description | |
---|---|---|
MT29C1G12MAAJVAMD-5 IT TR | IC FLSH NAND LPDDR 1.5G 130VFBGA | |
MT29C1G12MAACAEAMD-6 IT | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAACAFAMD-6 IT | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAACVAMD-5 IT | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAACYAMD-5 IT | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAADAFAMD-6 IT | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAADVAMD-5 IT | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAADYAMD-5 IT | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G56MAACAAAMD-5 IT | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G56MAACAUAMD-5 IT | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G56MAACAVAMD-6 IT | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C2G24MAAAAHAMD-5 IT | IC FLASH RAM 2GBIT PAR 130VFBGA | |
MT29C2G24MAAAAKAMD-5 IT | IC FLASH RAM 2GBIT PAR 130VFBGA | |
MT29C2G24MAABAHAMD-5 IT | IC FLASH RAM 2GBIT PAR 130VFBGA | |
MT29C2G24MAABAKAMD-5 IT | IC FLASH RAM 2GBIT PAR 130VFBGA | |
MT29C1G12MAACAEAMD-6 IT TR | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAACAFAMD-6 IT TR | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAACVAMD-5 E IT TR | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAACVAMD-5 IT TR | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAACYAMD-5 IT TR | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAADAFAMD-6 E IT TR | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAADAFAMD-6 IT TR | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAADVAMD-5 E IT TR | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAADVAMD-5 IT TR | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAADYAMD-5 IT TR | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAAIVAMD-5 IT TR | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAAIYAMD-5 IT TR | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAAJYAMD-5 IT TR | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C2G24MAAAAHAMD-5 IT TR | IC FLASH RAM 2GBIT PAR 130VFBGA | |
MT29C2G24MAAAAKAMD-5 IT TR | IC FLASH RAM 2GBIT PAR 130VFBGA | |
MT29C2G24MAABAHAMD-5 IT TR | IC FLASH RAM 2GBIT PAR 130VFBGA | |
MT29C2G24MAABAKAMD-5 IT TR | IC FLASH RAM 2GBIT PAR 130VFBGA | |
MT29F1G16ABBEAMD-IT:E TR | IC FLASH 1GBIT PARALLEL 130VFBGA | |
MT29C1G12MAACVAMD-5 E IT | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAADAFAMD-6 E IT | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAADVAMD-5 E IT | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAAIAFAMD-6 IT | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAAIVAMD-5 IT | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAAIYAMD-5 IT | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAAJAFAMD-6 IT | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAAJYAMD-5 IT | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29F1G16ABBEAMD-IT:E | IC FLASH 1GBIT PARALLEL 130VFBGA | |
MT29C2G24MAABAHAMD-5 E IT | IC FLASH RAM 2GBIT PAR 130VFBGA | |
MT29C1G12MAAIYAMR-5 AIT TR | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAAIYAMR-5 AIT | IC FLASH RAM 1GBIT PAR 130VFBGA | |
MT29C1G12MAAJVAMD-5 IT | IC FLASH NAND LPDDR 1.5G 130MCP |
Характер продукции
Подробная информация о продукции
Общее описание
Устройства Micron NAND Flash включают асинхронный интерфейс данных для высокопроизводительных операций ввода/вывода.Есть пять сигналов управления, используемых для реализации асинхронного интерфейса данных: CE#, CLE, ALE, WE# и RE#. Дополнительные сигналы контролируют защиту от записи оборудования и отслеживают состояние устройства (R/B#).Этот аппаратный интерфейс создает устройство с низким количеством пин-код с стандартным пин-аутом, который остается таким же от одной плотности к другой, что позволяет в будущем модернизировать к более высокой плотности без перепроектирования платы.
Цель - это единица памяти, к которой имеет доступ сигнал включения чипа.NAND Flash Die - это минимальное устройство, которое может самостоятельно выполнять команды и сообщать о состоянии. NAND Flash Die, в спецификации ONFI, называется логической единицей (LUN).см. Организация устройств и массивов.
Это устройство имеет внутреннюю 4-битную ECC, которая может быть включена с помощью функций GET/SET.
Для получения дополнительной информации см. Внутренние карты ECC и карты запасных площадей для ECC.
Особенности
• Открытый интерфейс NAND Flash (ONFI) 1.01• Технология одноуровневых ячеек (SLC)
• Организация
Размер страницы x8: 2112 байтов (2048 + 64 байта)
Размер страницы x16: 1056 слов (1024 + 32 слова)
Размер блока: 64 страницы (128K + 4K байт)
Размер самолета: 2 самолета х 2048 блоков на самолет
Размер устройства: 4 Гб: 4096 блоков; 8 Гб: 8192 блока 16 Гб: 16 384 блока
• Асинхронная производительность ввода/вывода
¢ tRC/tWC: 20 нс (3,3 В), 25 нс (1,8 В)
• Производительность массива
Читать страницу: 25μs 3
Страница программы: 200μs (ТИП: 1.8V, 3.3V)
Блок стирания: 700μs (TYP)
• Комплект команд: ONFI NAND Flash Protocol
• Расширенный набор команд
Режим кэша страницы программы4
Читать страницу в кэше 4
Одноразовый программируемый режим (OTP)
¢ операции с интерливером (LUN)
Читать уникальный идентификатор
Блок блокировки (только 1,8 В)
Внутреннее перемещение данных
• Байт состояния операции обеспечивает программный метод для обнаружения
Окончание операции
Условия прохождения/отказы
Статус защиты от записи
• Сигнал Ready/Busy# (R/B#) обеспечивает аппаратный метод обнаружения завершения операции
• Сигнал WP#: Запишите защитить все устройство
• Первый блок (адрес блока 00h) действителен при отправке с завода с ECC. Для минимального требуемого ECC см. Управление ошибками.
• Блок 0 требует 1-битного ECC, если циклы PROGRAM/ERASE меньше 1000
• В качестве первой команды после включения требуется SET (FFh)
• Альтернативный метод инициализации устройства (Nand_In it) после включения (контактный завод)
• Поддерживаются операции внутреннего перемещения данных в плоскости, с которой читаются данные
• Качество и надежность
Хранение данных: 10 лет
Продолжительность: 100 000 циклов программы/удаления
• Диапазон рабочего напряжения
ВВС: 2,7-3,6 В.
ВВС: 1,7-1,95 В
• Рабочая температура:
Коммерческая: от 0 до +70°С
Промышленный (IT): от 40 до + 85 °C
• Пакет
- 63-пальцовый VFBGA.
Спецификации
Атрибут | Значение атрибута |
---|---|
Производитель | Микрон Технологии Инк. |
Категория продукции | Мемориальные микросхемы |
Серия | - |
Опаковка | Насыщенные |
Пакетный чехол | 130-VFBGA |
Операционная температура | -40 °C ~ 85 °C (TA) |
Интерфейс | Параллельно |
Напряжение | 10,7 В ~ 1,95 В |
Пакет изделий поставщика | 130-VFBGA (8x9) |
Способность памяти | 1G (128M x 8) ((NAND), 512M (16M x 32) ((LPDRAM) |
Тип памяти | Flash - NAND, мобильная LPDRAM |
Скорость | 166 МГц |
Формат-память | Многочипный (FLASH/RAM) |
Описания
Flash - NAND, Mobile LPDRAM Memory IC 1Gb (128M x 8) ((NAND), 512Mb (16M x 32) ((LPDRAM) Параллельно 166MHz 130-VFBGA (8x9)
MCP 128Mx8 Flash + 16Mx32 LPSDRAM 1.8V 130-Pin VFBGA
