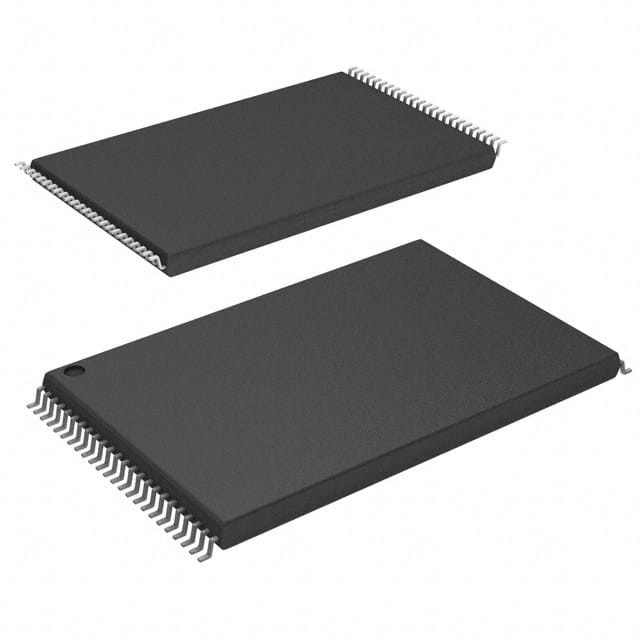

S29GL064S70TFI040 IC FLASH 64MBIT PARALLEL 48TSOP Технологии Infineon

Общее описание

Семейство устройств S29GL-N представляет собой 3,0-вольтовую одномощную флэш-память, изготовленную с использованием технологии 110 нм MirrorBit.194,304 слова или 8,388S29GL032N - это 32-мегабайтное устройство, организованное в 2,097, 152 слова или 4,194В зависимости от номера модели устройства имеют только 16-битную ширину ширины ширины ширины ширины ширины ширины ширины ширины 16-битной ширины ширины ширины 16-битной ширины ширины ширины 16-битной ширины ширины ширины 16-битной ширины ширины ширины ширины 16-битной ширины ширины ширины ширины 16-битной ширины ширины ширины 16-битной ширины ширины ширины ширины 16-битной ширины ширины ширины ширины 8-битной ширины ширины ширины ширины ширины ширины 8-битной ширины ширины ширины ширины ширины 8-битной ширины ширины ширины 8-битной ширины ширины ширины ширины.Устройства могут быть запрограммированы либо в хост-системе, либо в стандартных программистах EPROM.

Отличительные черты

Архитектурные преимущества
■ Работа с одним источником питания
■ Изготовлен на 110 нм технологии MirrorBit
■ Регион безопасного кремниевого сектора
Сектор 128 слов/256 байтов для постоянной, безопасной идентификации с помощью случайного электронного серийного номера 8 слов/16 байтов, доступного с помощью последовательности команд
Программируется и блокируется на заводе или заказчиком
■ Гибкая архитектура сектора
64 Мб (одинаковые модели секторов): сто двадцать восемь 32 Кворд (64 КБ) секторов
64 Мб (модели загрузочного сектора): сто двадцать семь 32 Kword (64 KB) секторов + восемь 4Kword (8KB) секторов загрузки
32 Мб (однообразные секторальные модели): 64 сектора 32Kword (64 КБ)
32 Мб (модели сектора загрузки): шестьдесят три сектора 32Kword (64 КБ) + восемь секторов загрузки 4Kword (8 КБ)
■ Улучшенный универсальный контроль
Все уровни входа (адрес, управление и уровни входа DQ) и выходы определяются напряжением на входе VIO.
■ Совместимость с стандартами JEDEC
Обеспечивает совместимость с программным обеспечением для флэш-направления с одним источником питания и превосходную защиту от непреднамеренной записи
■ 100 000 циклов стирания по сектору
■ 20-летнее хранение данных

Характеристики производительности

■ Высокая производительность
Время доступа 90 нс
Буфер чтения 8 слов / 16 байтов
Время чтения страницы 25 нс
Буфер записи 16 слов/32 байта, который сокращает время программирования для обновления нескольких слов

■ Низкое энергопотребление

■ Варианты пакета услуг
48-контактная ПТП
– 56-pin TSOP
– 64-ball Fortified BGA
48 мячей с тонким ходом

Функции программного обеспечения и оборудования

■ Особенности программного обеспечения
Продвинутая защита секторов: предлагает постоянную защиту секторов и защиту секторов паролями
Остановка и возобновление программы: прочтение других секторов до завершения программирования
Стереть Приостановить и возобновить: читать/программировать другие секторы до завершения операции стерилизации
Данные # опрос & переключатель битов предоставляет статус
Соответствует требованиям CFI (Common Flash Interface): позволяет хост-системе идентифицировать и размещать несколько флеш-устройств
Команда Unlock Bypass Program сокращает время программирования с несколькими словами
■ Характеристики оборудования
Ввод WP#/ACC ускоряет время программирования (при применении высокого напряжения) для большей пропускной способности во время производства системы.Защищает первый или последний сектор вне зависимости от настроек защиты сектора на единых секторах
Ввод резета аппаратного обеспечения (RESET#) резеты устройства
Выход Ready/Busy# (RY/BY#) обнаруживает завершение цикла программы или стирания
