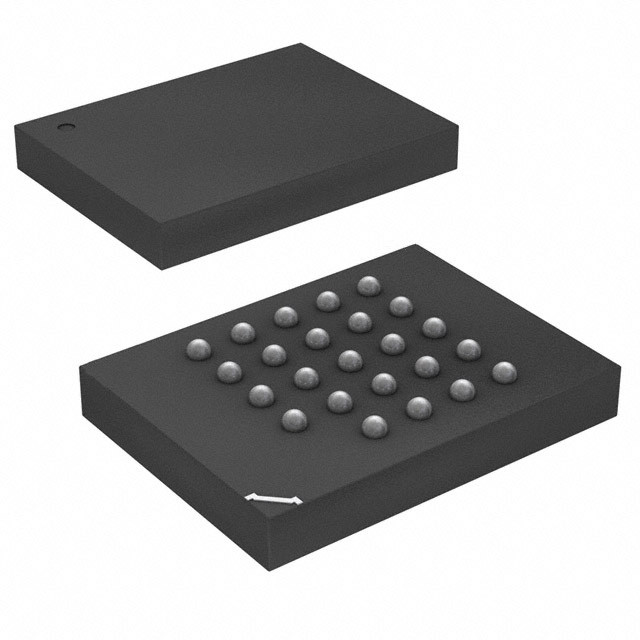

MX25L51245GXDI-10G IC FLASH 512 Мбит SPI/QU 24CSPBGA Macronix

Общее описание

MX25L1005 - это CMOS 1,048, 576-битная серийная флэш-память, которая сконфигурирована как 131,072 x 8 внутри. MX25L1005 имеет серийный периферийный интерфейс и программный протокол, позволяющий работать на простой 3-проводной шине.Три сигнала автобуса являются входом часов (SCLK), серийный вход данных (SI) и серийный выход данных (SO).
MX25L1005 обеспечивает последовательную работу с чтением на целом чипе.
После того, как команда "программа/удаление" будет выпущена, автоматические алгоритмы "программа/удаление", которые запрограммируют/удалят и проверят указанные страницы или сектора/блоки, будут выполнены.Команда программы выполняется на основе страницы (256 байтов), и команда erase выполняется на чипе или секторе ((4K-байтов) или блоке ((64K-байтов).
Для упрощения пользовательского интерфейса, регистратор состояния включается для указания состояния чипа.Команда чтения состояния может быть выпущена для обнаружения состояния завершения программы или удаления операции через бит WIP.
Когда устройство не работает, а CS# на высоком уровне, оно вводится в режим ожидания и потребляет менее 10uA постоянного тока.
MX25L1005 использует запасную память MXIC, которая надежно хранит содержимое памяти даже после 100 000 циклов программирования и стирания.

СТРАНИЦЫ

ОБЩЕ
• Серийный периферийный интерфейс (SPI) совместим -- режим 0 и режим 3
• 1,048,576 x 1-битная структура
• 32 равных сектора с 4K байтом каждый
- Каждый сектор может быть удален отдельно.
• 2 равных блока с 64K байтами каждый
- Любой блок можно удалить по отдельности.
• Операция с единым источником питания
- от 2,7 до 3,6 вольт для чтения, стирания и программных операций
• Застежка защищена от 100mA от -1V до Vcc +1V
• Низкий ингибитор записи Vcc от 1,5 В до 2,5 В

ПЕРФОРМАЦИЯ

• Высокая производительность
- Время быстрого доступа: 85 МГц серийные часы (15 пФ + 1 ТТЛ нагрузки) и 66 МГц серийные часы (30 пФ + 1 ТТЛ нагрузки)
- Быстрое время программы: 1,4 мс (обычно) и 5 мс (максимально) на страницу (256-байтов на страницу)
- Быстрое время стирания: 60 мс (обычно) и 120 мс (максимально) на сектор (4 Кбайт на сектор); 1 с (обычно) и 2 с (максимально) на блок (64 Кбайт на блок)
• Низкое энергопотребление
- Низкий активный чтение тока: 12mA (макс.) на 85MHz, 8mA (макс.) на 66MHz и 4mA (макс.) на 33MHz
- Низкий активный программный ток: 15mA (макс.)
- Низкий активный ток стертия: 15mA (максимум)
- Низкий резервный ток: 10uA (макс.)
- Глубокий режим отключения энергии 1uA (типичный)
• минимум 100 000 циклов стирания/программы

Функции ПОЛОЖЕНИЯ

• Формат ввода данных
- Код команды 1 байта.
• Защита от блокировки
- Бит состояния BP0 ~ BP1 определяет размер области, которая должна быть защищена программным обеспечением от инструкций "Программа" и "Удаление".
• Автоматическое стирание и алгоритм автоматической программы
- Автоматически стирает и проверяет данные в выбранном секторе
- Automatically programs and verifies data at selected page by an internal algorithm that automatically times the program pulse widths (Any page to be programed should have page in the erased state first)
• Функция реестра состояния
• Электронная идентификация
- JEDEC 2-байтовый идентификатор устройства
- Команда RES, 1-байтовый идентификатор устройства

ОСТАНОВЛЕНИЯ аппаратного обеспечения
• Ввод SCLK
- Серийный вход часов
• SI Ввод
- Серийный ввод данных
• Выпуск SO
- Выход серийных данных
• Пин WP#
- Защита от записи на оборудовании
• ХОЛД# пин
- приостановить чип без отбора чипа
• ОБОК
- СОП 8-принтов (150 миллилитров)
- 8-земной USON (2x3x0,6 мм) *
