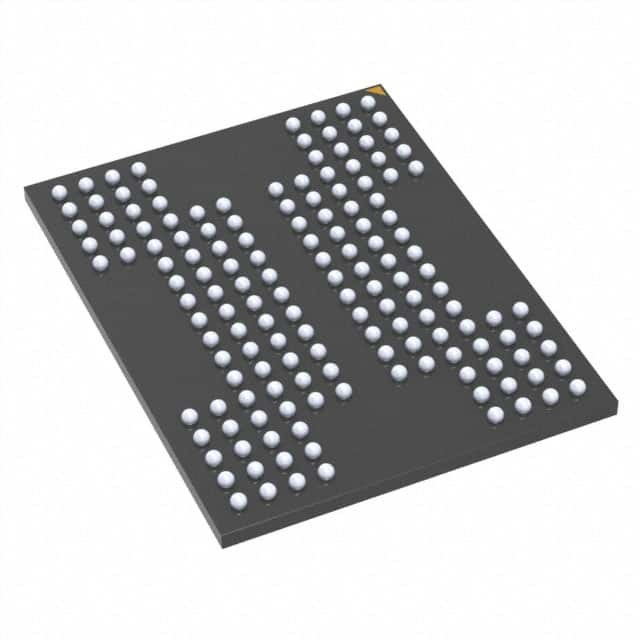

MT29F512G08CKCABH7-6: A TR IC FLASH 512 ГБИТ PAR 152TBGA Micron Technology Inc.

Общее описание

Устройства Micron NAND Flash включают асинхронный интерфейс данных для высокопроизводительных операций ввода/вывода.Есть пять сигналов управления используется для реализации asyn chronous интерфейс данных: CE#, CLE, ALE, WE# и RE#. Дополнительные сигналы контролируют защиту от записи оборудования (WP#) и отслеживают состояние устройства (R/B#).

Особенности

• Открытый интерфейс NAND Flash (ONFI) 2.2-совместимый1
• Технология многоуровневых клеток (MLC)
• Организация
Размер страницы x8: 8640 байтов (8192 + 448 байтов)
Размер блока: 256 страниц (2048K + 112K байтов)
Размер самолета: 2 самолета х 2048 блоков на самолет
Размер устройства: 64 Гб: 4096 блоков;
128 Гб: 8192 блока;
256 Гб: 16 384 блока;
512 Гб: 32 786 блоков
• Синхронная производительность ввода/вывода
️ до синхронного режима синхронизации 5
Сроки работы: 10 нс (DDR)
Пропускная способность чтения/записи на пин: 200 МТ/с
• Асинхронная производительность ввода/вывода
До 5 режима асинхронного синхронизации
–
tRC/tWC: 20 нс (MIN)
• Производительность массива
Читать страницу: 50μs (MAX)
Страница программы: 1300μs (TYP)
Блок стирания: 3 мс (TYP)
• Диапазон рабочего напряжения
ВВС: 2,7-3,6 В.
ВВКК: 1,7-1,95 В, 2,7-3,6 В.
• Комплект команд: ONFI NAND Flash Protocol
• Расширенный набор команд
Каше программы
Читать последовательность кэша
Читать случайный кэш
Одноразовый программируемый режим (OTP)
️ Команды на несколько уровней
¢ операции с несколькими LUN
Читать уникальный идентификатор
Копии
• Первый блок (адрес блока 00h) действителен при отправке
Для минимальной необходимости ECC см.
Управление ошибками (страница 109).
• Ресеть (FFh) требуется в качестве первой команды после включения
на
• Байт состояния операции предоставляет программный метод для
обнаружение
Окончание операции
Условия прохождения/отказы
Статус защиты от записи
• Сигналы DQS обеспечивают аппаратный метод
для синхронизации данных DQ в синхронном
интерфейс
• Поддерживаются операции по копированию в самолете
из которого читаются данные
• Качество и надежность
Хранение данных: 10 лет
Продолжительность: 5000 циклов программы/удаления
• Рабочая температура:
Коммерческая: от 0 до +70°С
Промышленный (IT): от 40 до + 85 °C
• Пакет
– 52-pad LGA
48-контактная ПТП
100 шаров BGA
