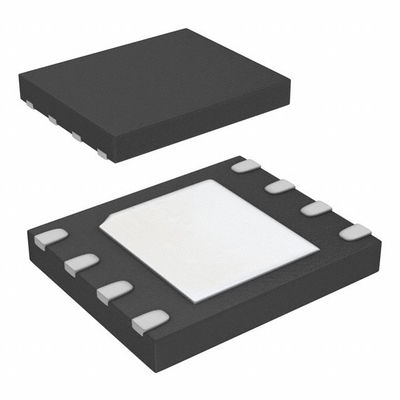

IS25LP064A-JLLE IC FLASH 64MBIT SPI/QUAD 8WSON ISSI, Интегрированное Силиконовое Решение Inc.

Общее описание

IS25LQ020/040 представляет собой 2 Мбит / 4 Мбит серийный периферийный интерфейс (SPI) флэш-памяти, обеспечивающие одно-, двух- или четырехвыходной.Устройства спроектированы для поддержки частоты передачи 33 МГц в нормальном режиме чтения, и 104 МГц в быстром чтении (выход Quad составляет 100 МГц), самый быстрый в отрасли.Удаление и программированиеУстройства могут быть запрограммированы на стандартных программистах EPROM.

СТРАНИЦЫ

• Операция с единым источником питания
- Малый диапазон напряжения: 2,3 V - 3,6 V
• Организация памяти
- IS25LQ020: 256K x 8 (2 Мбит)
- IS25LQ040: 512K x 8 (4 Мбит)
• Экономически эффективная архитектура сектора/блока
- 2 Мб / 4 Мб: Единые секторы 4 КБ / шестнадцать единых блоков 64 КБ
• Серийный периферийный интерфейс (SPI) совместим
- Поддерживает одно-, двух- или четырех-выход
- Поддерживает SPI режимы 0 и 3
- Максимальная частота 33 МГц для нормального чтения
- Максимальная тактовая частота 104 МГц для быстрого чтения
- Максимальный эквивалент 208 МГц часовой частоты Двойной SPI
- Максимальный эквивалент часовой частоты 400 МГц Quad SPI
• Операция байтовой программы
- Типично 10 долларов США на байт.
• Работа программы страницы (до 256 байтов)
- Максимально 0,7 мс на программу страницы
• Операция по стережке сектора, блока или чипа
- Удаление сектора (4KB) → 150ms (тип)
- Удаление блоков (64KB) → 500ms (тип)
- Удаление чипа → 0,5 с (2 Мб)
- Чип стирать → 1s (4Mb)
• Низкое энергопотребление
- максимум 12 мА активного тока
- Максимальный ток программы/удаления 20 мА
- Максимальное 50 у.а.
• Защита от записи на оборудовании
- Защитить и отключить защиту устройства от записи с помощью Write Protect (WP#) Pin
• Защита от записи программного обеспечения
- Биты Block Protect (BP3, BP2, BP1, BP0) позволяют настроить часть или всю память только для чтения
• Высокая стойкость продукта
- Гарантированные 100 000 циклов программы/удаления по одному сектору
- Хранение данных минимум 20 лет
• Промышленный стандарт "Пин-аут" и "Пакет"
- 8-прикольный SOIC 208mil
- 8-принтовый SOIC 150mil
- 8-прикольный VVSOP 150мл
- 8-прикольный WSON (5x6мм)
- 8-прикольный USON (2х3мм)
- KGD (Фабрика звонков)
- Бессвинцовая упаковка (без Pb)
- Автомобильные температурные диапазоны доступны
• Дополнительная 256-байтовая информация о безопасности в программируемой (OTP) области
• Специальная функция защиты
- Функция предохранителя (приложение 1)
- Функция разблокировки сектора (Приложение
