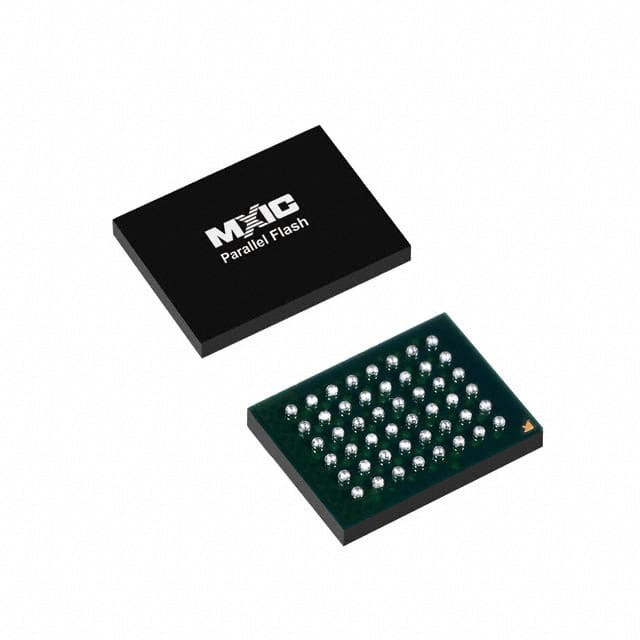

MX29LV800CTXEI-70G IC FLASH 8 МБИТ ПАРАЛЛЕЛЬНО 48LFBGA Macronix

Семейство продуктов MX29LV160C T/B было прекращено. Семейство продуктов MX29LV160C T/B не рекомендуется для новых конструкций. Семейство MX29LV160D T/B является рекомендуемой заменой.Для получения полной спецификации и информации о заказах см. таблицу данных T/B MX29LV160D., или обратитесь к местному представителю по продажам для получения дополнительной поддержки

СТРАНИЦЫ

Общие характеристики
• Мод байта/слова переключается:
- 524,288 х8 / 262,144 х16 (MX29LV400C)
- Один.048,576 x8 / 524,288 x16 (MX29LV800C)
- Два.097,152 x8 / 1,048,576 x16 (MX29LV160C)
• Структура сектора
- 16K-Байт х 1, 8K-Байт х 2, 32K-Байт х 1 64K-Байт х 7 (MX29LV400C), 64K-Байт х 15 (MX29LV800C), 64K-Байт х 31 (MX29LV160C)
- Предоставляет защиту сектора функции для предотвращения программы или стереть операцию в защищенном секторе
- Обеспечивает чип без защиты функции для изменения кода
- Предоставляет временную функцию сектора без защиты для изменения кода в ранее защищенном секторе
• Операция с единым источником питания
- от 2,7 до 3,6 вольт для чтения, стирания и программных операций
• Застежка защищена до 250mA от -1V до Vcc + 1V
• Низкий Vcc ингибитор записи: Vcc ≤ 1,4V
• Совместима с стандартом JEDEC
- Пиноут и программное обеспечение совместимое с одним источником питания Flash
• Функционально совместим с устройством MX29LV400B/MX29LV800B/MX29LV160B

ПЕРФОРМАЦИЯ

• Высокая производительность
- Время быстрого доступа: 45R (только MX29LV400C и MX29LV800C), 55R/70/90ns
- Быстрое время программы: 7с/слово, обычно с использованием функции ускорения
- Быстрое время стирания: 0,7 с/сектор, 15 с/чип (типично MX29LV160C)
• Низкое энергопотребление
- Низкий активный чтение тока: 10mA (типичный) на 5MHz
- Низкий резервный ток: 200nA (типичный)
• минимум 100 000 циклов стирания/программа
• 20 лет хранения данных

Функции ПОЛОЖЕНИЯ

• Удалить Отменить/Удалить резюме
- приостанавливает операцию стирания сектора для чтения данных из или программирования данных в другой сектор, который не стирается
• Статус Ответ
- Data# Polling & Toggle биты обеспечивают обнаружение программы и стереть завершение операции
• Поддержка Common Flash Interface (CFI)

ОСТАНОВЛЕНИЯ аппаратного обеспечения

• Готовность/Загруженность# (RY/BY#) Выход
- Предоставляет аппаратный метод обнаружения программы и удаления завершения операции
• Ввод с перезагрузкой оборудования (RESET#)
Имя?

ОБОК

• СОП с 44 пинными номерами
• 48-контактная операционная система
• 48-больный TFBGA
• 48-больный LFBGA
• 48-больный WFBGA
• XFLGA с 48 шарами
• Все устройства соответствуют требованиям RoHS
