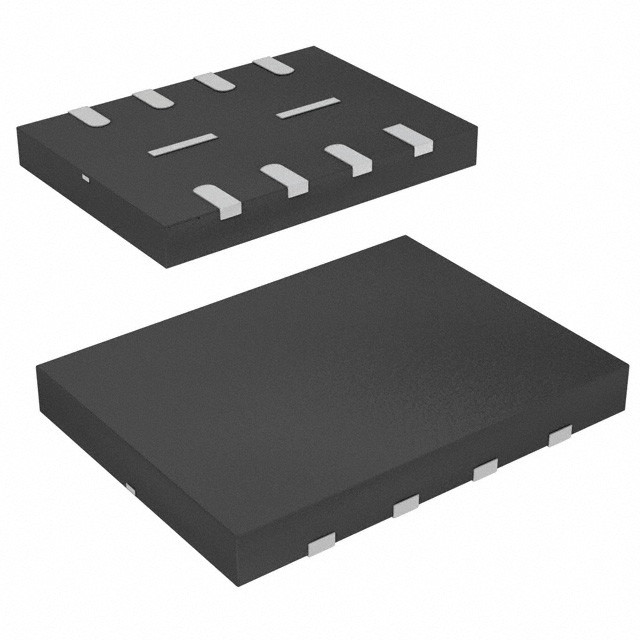

W25Q16DWUUIG IC FLASH 16 МБИТ SPI/QUAD 8USON Winbond Electronics

Общее описание

Серийная флэш-память W25Q16DW (16M-bit) обеспечивает решение для хранения данных для систем с ограниченным пространством, булавками и питанием.Серия 25Q предлагает гибкость и производительность намного выше обычных устройств Serial FlashОни идеально подходят для затенения кода в оперативной памяти, выполнения кода непосредственно из Dual/Quad SPI (XIP) и хранения голоса, текста и данных.Электрическое питание 95 В с потреблением тока менее 4 мА активного и 1 мКА при отключенииВсе устройства предлагаются в спасательных пакетах.
Массив W25Q16DW организован в 8192 программируемых страниц по 256 байтов каждая. До 256 байтов может быть запрограммировано одновременно. Страницы могут быть удалены в группах по 16 (4KB сектора стирания),группы из 128 (удаление блоков 32KB)В W25Q16DW 512 удаляемых секторов и 32 удаляемых блока соответственно.Небольшие 4KB секторы позволяют большую гибкость в приложениях, которые требуют хранения данных и параметров. (см. рисунок 2.)
W25Q16DW поддерживает стандартный серийный периферийный интерфейс (SPI), Dual/Quad I/O SPI, а также 2-часовой инструкционный цикл Quad Peripheral Interface (QPI): серийный часы, Chip Select,Серийные данные I/O0 (DI), I/O1 (DO), I/O2 (/WP) и I/O3 (/HOLD). SPI clock frequencies of up to 104MHz are supported allowing equivalent clock rates of 208MHz (104MHz x 2) for Dual I/O and 416MHz (104MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/O and QPI instructionsЭти скорости передачи могут превосходить стандартные асинхронные 8- и 16-битные параллельные флэш-памяти.Режим непрерывного чтения позволяет эффективный доступ к памяти с всего лишь 8-часовой инструкции-надворот для чтения 24-разрядного адреса, что позволяет выполнять истинную операцию XIP (execute in place).
Пин Hold, пин Write Protect и программируемая защита от записи с верхним или нижним управлением массива обеспечивают дополнительную гибкость управления.устройство поддерживает стандартную идентификацию производителя и устройства JEDEC, 64-битный уникальный серийный номер и четыре 256-байтовых регистра безопасности.

СТРАНИЦЫ

• Семейство памяти SpiFlash
W25Q16DW: 16M-бит / 2M-байт (2,097,152)
¢ Стандартный SPI: CLK, /CS, DI, DO, /WP, /Hold
Двойной SPI: CLK, /CS, IO0, IO1, /WP, /Hold
Квадратный SPI: CLK, /CS, IO0, IO1, IO2, IO3
¢ QPI: CLK, /CS, IO0, IO1, IO2, IO3
• Наиболее высокопроизводительный серийный флеш
– 104MHz Standard/Dual/Quad SPI clocks
️ эквивалент 208/416 МГц Dual/Quad SPI
Сроки непрерывной передачи данных 50 МБ/с
Более 100 000 циклов стирания/программы
Хранение данных более 20 лет
• Эффективный режим непрерывного чтения и QPI
Продолжительное чтение с 8/16/32/64-байтовой обложкой
Только 8 часов, чтобы обратиться к памяти
Уменьшает эффективность использования
накладные расходы на обучение
Позволяет выполнять истинную операцию XIP (execut in place)
Опережает X16 Parallel Flash
• Низкая мощность, широкий диапазон температур
Одноразовое питание от 1,65 до 1,95 В
️ 4mA активный ток, < 1μA Снижение мощности (обычно)
Ограничения по эксплуатации от -40°C до +85°C
• Гибкая архитектура с 4KB секторами
Удаление единого сектора (4K-байт)
️ Единое стирание блоков (32K и 64K-байт)
Программа от 1 до 256 байтов на программируемую страницу
Удаление/Праграмма приостановка и возобновление
• Усовершенствованные функции безопасности
¢ Защита от записи программного и аппаратного обеспечения
Защита массива дополнений 4KB
Запрет на подачу питания и защита OTP
Уникальный идентификатор для каждого устройства
4X256-байтовые регистры безопасности с OTP-замками
Бит реестра летучих и нелетучих состояний
• Эффективная упаковка

8 панелей WSON 6x5 мм, USON 4x3 мм
8 шаров WLBGA
– 16-pin SOIC 300-mil
Контакт с Winbond для KGD и других вариантов
