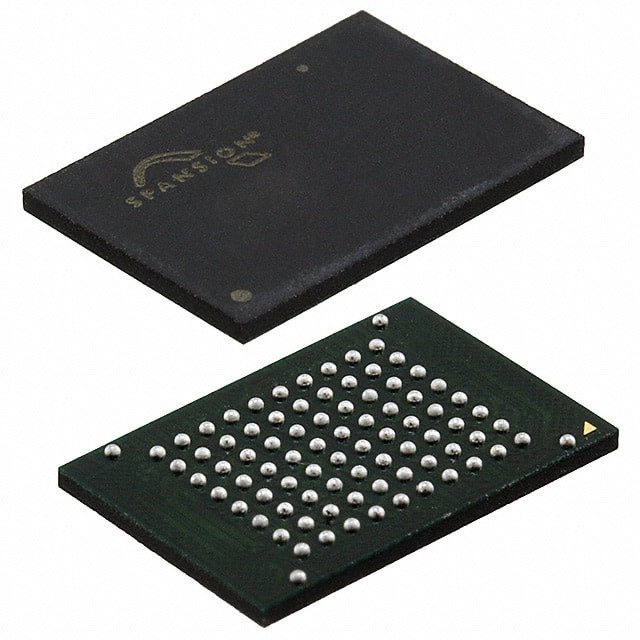

S29WS064RABBHW010 IC FLASH 64MBIT PARALLEL 84FBGA Cypress Semiconductor Corp.

Общее описание

Spansion S29WS256/128/064N - это продукты MirrorbitTM Flash, изготовленные по технологии процесса 110 нм.Эти устройства Flash в режиме взрыва способны выполнять одновременные операции чтения и записи с нулевой задержкой на двух отдельных банках с использованием отдельных данных и адресных пин.Эти продукты могут работать до 80 МГц и использовать один VCC от 1,7 В до 1,95 В, что делает их идеальными для современных требовательных беспроводных приложений, требующих более высокой плотности.лучшие характеристики и снижение потребления энергии.

Отличительные черты

■ однократное чтение/программирование/удаление 1,8 В (1.70-1.95 В)
■ Технология 110 нм MirrorBitTM
■ Одновременная работа чтения/записи с нулем
латентность
■ 32-словесный буфер записи
■ 16 банковная архитектура, состоящая из 16/8/4
Условия для WS256N/128N/064N соответственно
■ Четыре сектора 16 Kword как в верхней, так и в нижней
массив памяти
■ 254/126/62 64 Kword сектора (WS256N/128N/)
064N)
■ Программируемые режимы чтения
Линейный для 32, 16 или 8 слов линейный с или
без обертывания
Продолжающийся последовательный режим чтения
■ SecSiTM (Secured Silicon) Секторальный регион, состоящий из
из 128 слов каждое для фабрики и клиента
■ 20-летнее хранение данных (типично)
■ Выносливость на велосипеде: 100 000 циклов в секторе
(типичный)
■ выход RDY указывает данные, доступные системе
■ Комплект команд, совместимый с JEDEC (42.4)
стандартный
■ защиту верхней и нижней части оборудованием (WP#)
отрасли
■ Конфигурация двойного сектора загрузки (верхний и нижний)
■ Предлагаемые пакеты
WS064N: 80-кулевая FBGA (7 мм х 9 мм)
WS256N/128N: 84-кулевая FBGA (8 мм x 11,6 мм)
■ Низкий ингибитор записи VCC
■ Устойчивые и парольные методы
Защита сектора
■ Биты записи состояния работы указывают на программу и
завершение операции стирания
■ Приостановка и возобновление команд для программы и
Операции стирания
■ Отключите программу Bypass
время программирования
■ Синхронная или асинхронная программа,
независимо от настроек реестра контроля взрывов
■ Ключ ввода ACC для сокращения времени программирования на заводе
■ Поддержка Common Flash Interface (CFI)
■ Промышленный температурный диапазон (контактный завод)
