W9725G8KB-25 TR IC DRAM 256 МБИТ ПАРАЛЛЕЛЬНО 60WBGA Winbond Electronics

Общее описание

W9725G8JB - это 256M битная DDR2 SDRAM, организованная в 8,388,608 слов х 4 банков х 8 бит. Это устройство достигает высокой скорости передачи данных до 1066Mb/sec/pin (DDR2-1066) для общих приложений. W9725G8JB сортируется на следующие классы скорости: -18, -25,25I и -3-18 соответствует спецификации DDR2-1066 (7-7-7).-25/25I соответствуют спецификации DDR2-800 (5-5-5) или DDR2-800 (6-6-6) (промышленный класс 25I, который гарантированно поддерживает -40 °C ≤ TCASE ≤ 95 °C). -3 соответствует спецификации DDR2-667 (5-5-5).

СТРАНИЦЫ

• Силовое питание: VDD, VDDQ = 1,8 V ± 0,1 V
• Архитектура двойной скорости передачи данных: две передачи данных в часовой цикл
• CAS- латентность: 3, 4, 5, 6 и 7
• Длина взрыва: 4 и 8
• Двухнаправленные дифференциальные стробки данных (DQS и DQS) передаются / принимаются с данными
• Крайняя выровненность с данными чтения и центральная выровненность с данными записи
• DLL выстраивает переходы DQ и DQS с часами
• Дифференциальные часовые входы (CLK и CLK)
• Маски данных для записи данных.
• Команды, введенные на каждом положительном краю CLK, данные и маска данных ссылаются на оба края DQS
• Поддерживается программируемая аддитивная задержка CAS для повышения эффективности командной и шины данных
• Читать задержку = добавляющую задержку плюс CAS задержку (RL = AL + CL)
• регулировка импеданса (OCD) и On-Die-Termination (ODT) для улучшения качества сигнала
• Автоматическая зарядка для чтения и записи
• Режимы автоматического обновления и самообновления
• Заранее заряженное отключение питания и активное отключение питания
• Написать маску данных
• Запишите задержку = задержку чтения - 1 (WL = RL - 1)
• Интерфейс: SSTL_18

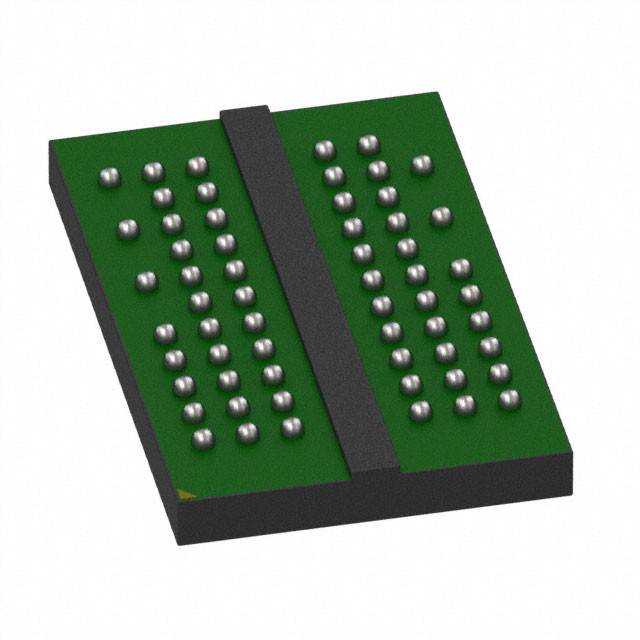

• Упаковано в WBGA 60 Ball (8X12.5 мм2), используя материалы без свинца и соответствующие требованиям RoHS
