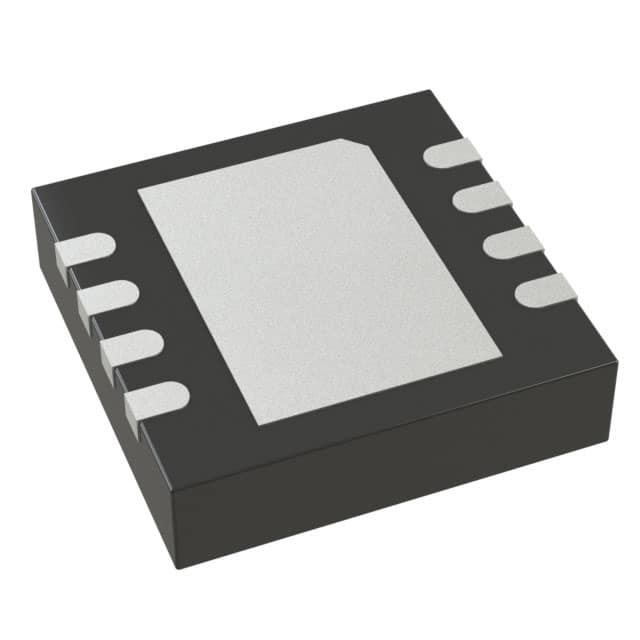

LTC3561AEDD#TRPBF IC REG BUCK АДЖУСТАБЛ 1A 8DFN Аналоговые устройства Inc.

Описание

LTC®3561 - это постоянный частотный синхронный преобразователь постоянного тока/ постоянного тока.диапазон входного напряжения 5 В и имеет пользовательскую настраиваемую частоту работы до 4 МГц, что позволяет использовать крошечные, недорогие конденсаторы и индукторы высотой 2 мм или меньше. Выходное напряжение регулируется от 0,8 В до 5 В. Внутренние синхронные коммутаторы питания 0,11Ω с 1.4A пиковые номиналы тока обеспечивают высокую эффективностьАрхитектура текущего режима LTC3561 и внешняя компенсация позволяют оптимизировать временную реакцию на широком диапазоне нагрузок и выходных конденсаторов.

СТРАНИЦЫ

■ использует крошечные конденсаторы и индукторы
■ Высокочастотная работа: до 4 МГц
■ Высокий переменный ток: 1,4A
■ Низкий RDS ((ON) Внутренние коммутаторы: 0,110Ω
■ Высокая эффективность: до 95%
■ VIN: от 2,63 до 5,5 В
■ Стабильность с керамическими конденсаторами
■ Работа в текущем режиме для отличной скоростной реакции на линию и нагрузку
■ Защита от короткого замыкания
■ Работа с низким уровнем отказов: 100% рабочего цикла
■ Низкий ток отключения: IQ ≤ 1μA
■ Низкий тихий ток: 240μA
■ Выходное напряжение от 0,8 до 5 В
■ Операция с низким уровнем шума
■ Маленький 8-контактный пакет DFN

Применение

■ Беспроводная локальная сеть
■ Ноутбуки
■ Цифровые камеры
■ Сотовые телефоны
■ Электростанции, установленные на борту
