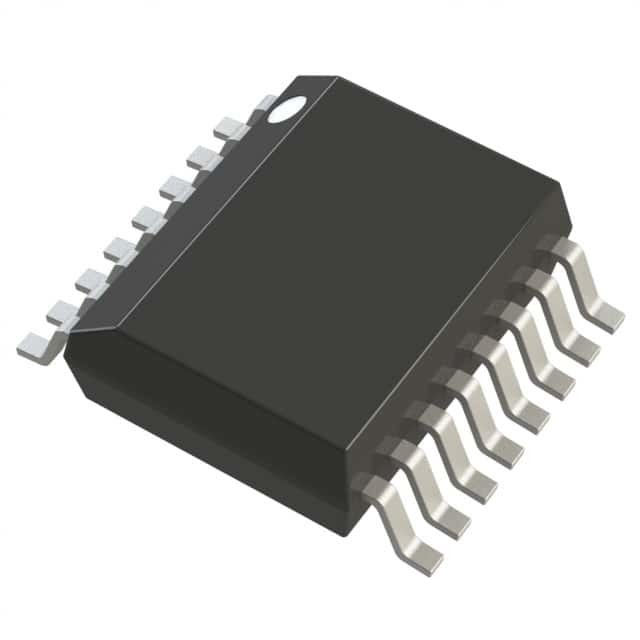

MAX1672EEE+ IC REG BUCK BST ADJ/PROG 16QSOP Аналоговые устройства Inc./Maxim Integrated

Общее описание

MAX1672 интегрирует ступенчатый преобразователь постоянного тока в постоянный ток с линейным регулятором для обеспечения ступенчатого преобразования напряжения вверх/вниз.Это устройство обеспечивает постоянное выходное напряжение для входов, которые варьируются выше и ниже выходного напряженияОн имеет диапазон ввода от 1,8 В до 11 В и предварительно установленный выход 3.3 В или 5 В. Выход также может быть установлен от 1,25 В до 5,5 В с использованием двух резисторов. Типичная эффективность составляет 85%.

Особенности

* Преобразование нагнетания вверх/вниз
* диапазон ввода от 1,8 В до 11 В
* 3.3V/5V или регулируемый диапазон выходной напряженности
* Выходной ток:
300mA при 5В (VIN ≥ 2,5V)
150mA при 5V (VIN ≥ 1,8V)
* Меньший индуктор, чем SEPIC и Flybacks
* Загрузка отключается от входа при отключении
* Ток питания от батареи:
85μA (без нагрузки)
0.1μA (выключение)
* Сравнитель СГО/СГО с низким уровнем батареи
* 16-контактный пакет QSOP (такой же отпечаток, как 8-контактный SO)
* Не требуется внешних FET
* Защита от теплового и короткого тока

Заявления

Переносные устройства с одной ячейкой, работающие на литий
2-клеточное и 4-клеточное алкальное AA ручное оборудование
3.3В и другие низковольтные системы
Устройства на аккумуляторах с адаптерами ввода переменного тока
Цифровые камеры
