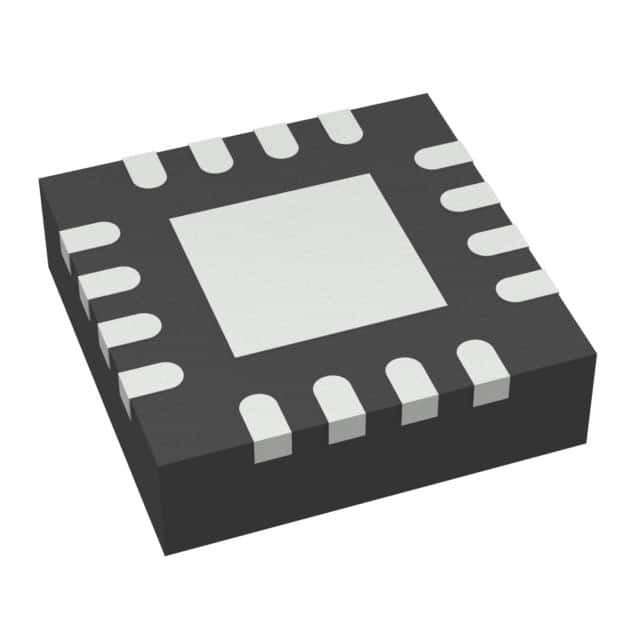

TPS55340RTER IC REG BOOST ADJ 5.25A 16WQFN Техасские инструменты

TPS55340RTER Описание

TPS55340RTER представляет собой интегрированный регулятор 5A широкого диапазона ввода Boost/SEPIC/flyback DC/DC в 16-цилиндровом пакете WQFN. Это монолитный, несинхронный, коммутационный регулятор с интегрированным 5A,40В переключатель питанияУстройство может быть сконфигурировано в нескольких стандартных топологиях коммутатора-регулятора, включая Boost, SEPIC и изолированный flyback.Устройство имеет широкий диапазон входного напряжения для поддержки приложений с входным напряжением от многоклеточных батарей или регулируемого 3.3V, 5V, 12V и 24V рельсы питания. Он регулирует выходное напряжение с управлением PWM (модуляцией ширины импульса) текущего режима и имеет внутренний осциллятор.Частота переключения PWM устанавливается либо внешним сопротивлением, либо синхронизируя с внешним сигналом часаОн имеет программируемую функцию мягкого запуска для ограничения входящего тока во время запуска и имеет другие встроенные функции защиты, включая ограничение перенапряжения цикла за циклом и тепловое отключение.Он используется в портах Thunderbolt, передача питания USB Type-C и стыковка питания.

Характеристики TPS55340RTER

Частота регулируемая от 100 кГц до 1,2 МГц
Референтное напряжение ± 0,7%
Пулсовое перепрыгивание для повышения эффективности при легких нагрузках
Диапазон температуры работы от -40°C до 150°C
Диапазон питания от 2,9 до 32 В
Рабочий тихий ток 0,5 мА
2.7μA ток подачи отключения
Управление PWM в режиме постоянного тока
Возможность синхронизации с внешними часами, регулируемое время мягкого запуска

TPS55340RTER Заявления

Промышленный
Управление энергией
Потребительская электроника
