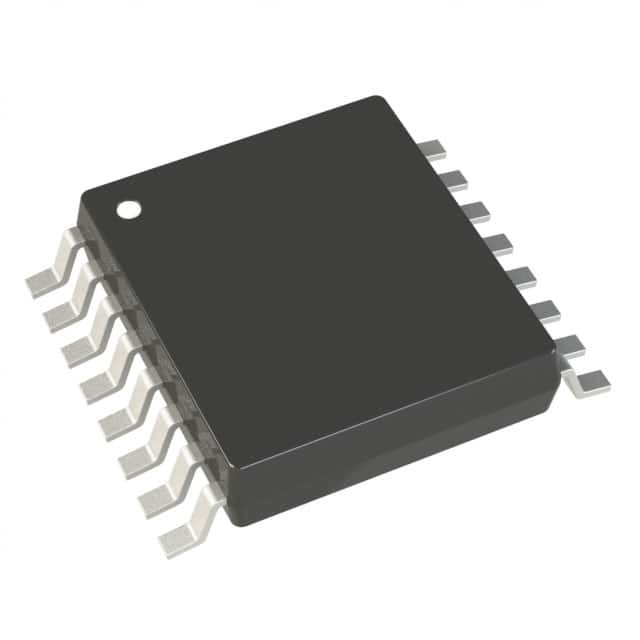

LTC3413EFE#TRPBF IC REG BUCK ADJ 3A 16TSSOP Аналоговые устройства Inc.

Описание

LTC®3413 представляет собой высокоэффективный монолитно-синхронный степ-даун конвертер постоянного тока и постоянного тока, использующий архитектуру постоянной частоты и тока. Он работает в диапазоне входного напряжения от 2,25 В до 5 В.5В и обеспечивает регулируемое выходное напряжение, равное (0.5) VREF при подаче или подаче выходного тока до 3 А.Внутренний разделитель напряжения уменьшает количество компонентов и устраняет необходимость в внешних резисторах, разделяя эталонное напряжение наполовинуВнутренний синхронный переключатель питания с 85 мΩ на сопротивлении повышает эффективность и исключает необходимость внешнего диода Шоттки.Частоты переключения до 2 МГц устанавливаются внешним резистором.

СТРАНИЦЫ

■ Высокая эффективность: до 90%
■ ±3A Выходной ток
■ Симетричный источник и потолок
■ Низкий RDS ((ON) Внутренний переключатель: 85mΩ
■ Не требуется диод Шоттки
■ диапазон входного напряжения от 2,25 до 5,5 В
■ VOUT = VREF/2
■ ± 1% точность выходного напряжения
■ Программируемая частота переключения: до 2 МГц
■ Монитор хорошего выходного напряжения
■ Защищен от перегрева
■ Доступно в 16-лидовом пакете с открытой подложкой TSSOP

Применение

■ Терминация шины: DDR и QDRTM память, SSTL, HSTL, - Что?
■ Ноутбуки
■ Распределенные энергосистемы
