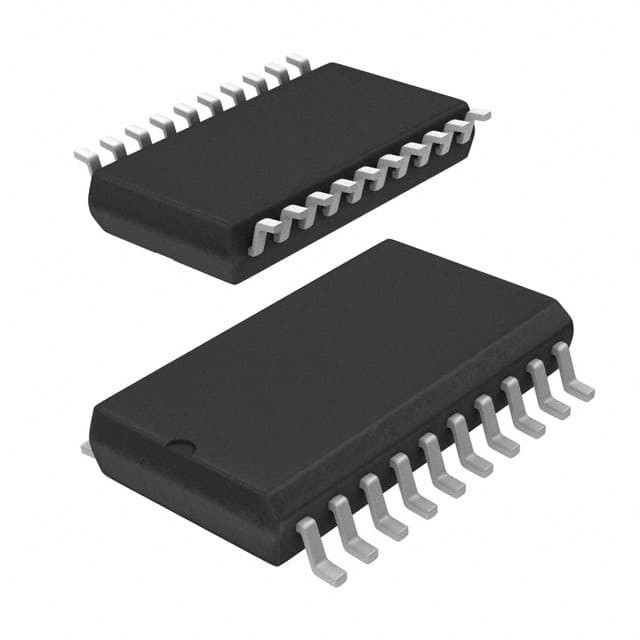

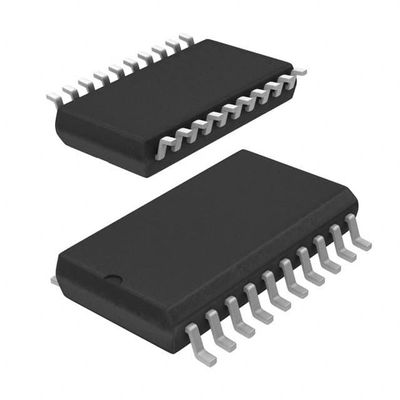

L4973D3.3-013TR IC REG BUCK ADJ/3.3V 3.5A 20SO STMикроэлектроника

Описание

L4973 представляет собой монолитный регулятор переключения питания, обеспечивающий 3,5 А при фиксированном напряжении 3,3 В или 5,1 В и использующий простой внешний выходной разделитель с регулируемым напряжением до 50 В.Реализовано в смешанной технологии BCD, устройство использует внутренний транзистор D-MOS (с типичным RDS ((on) 0,15Ω) для получения очень высокой эффективности и очень быстрого времени переключения.Частота переключения до 300 КГц достижима (должна соблюдаться максимальная рассеиваемость мощности пакетов).

Особенности

■ Преобразователь до 3,5 А
■ Рабочее входное напряжение от 8 до 55 В
■ 3,3 и 5,1 В (± 1%) фиксированные выходы и регулируемые выходы от:
С 0,5 до 50 В (3.3 типа)
¥ 5,1 до 50 В (тип 5,1)
■ Регулируемая частота до 300 кГц
■ Направление напряжения вперед
■ Работа с нулевым напряжением (минус 1mA)
■ Внутреннее ограничение тока (импульс за импульсом и режим HICCUP)
■ Точное 5,1В (1,5%) отсчетное напряжение, доступное извне
■ функция синхронизации ввода/вывода
■ Ингибируют при нулевом потреблении тока (100mA, как правило, при VCC = 24V)
■ Защита от отключения обратной связи
■ Тепловое отключение
■ Выходная защита от перенапряжения
■ Функция мягкого запуска
