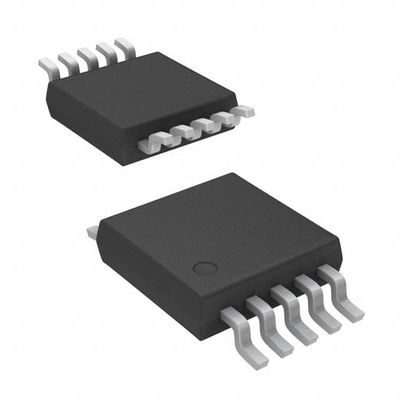

XC9128D45CAR-G IC REG BOOST ADJ 1.2A 10MSOP Torex Semiconductor Ltd.

■ ОБЩЕЕ ОПИСАНИЕ

Серия XC9106 / 07 представляет собой step-up DC/DC контроллер IC с внешне применяемым эталонным напряжением (Vref). Выходное напряжение будет устанавливаться с помощью внешних резисторов (RFB1 и 2) и значения Vref.Серия позволяет легко управлять выходной напряжением извне и подходит для программных приложений, которые должны изменять напряжение, например, питание LCD для PDA.
Выход будет стабильным независимо от того, какие конденсаторы нагрузки используются, но если используется конденсатор с низким ESR, потребуется RSENSE около 0,1Ω и будет достигнута фазовая компенсация.Это значительно облегчает использование керамических конденсаторовТакже можно использовать тантал и электролитические конденсаторы, в этом случае RSENSE становится ненужным.

■ СТРАНИЦЫ

Входное напряжение: 0,9 ~ 10 В
Сила
Диапазон напряжения питания: 1,8V ~ 10,0V и более Vref + 0,7V
Диапазон ввода VREF: 0,8V ~ 2,5V (± 2,0%)
Выходное напряжение: Vref x соотношение внешнего разделения резистора
VOUT=Vref x (RFB1+RFB2)/RFB2
Частота колебаний: 300 кГц, 100 кГц (± 15%)
Выходной ток: более 30 мА
(VIN=3,3V, VOUT=20V,
когда внешние компоненты
используется, как в схемах ниже.)
Управление: PWM (XC9106)
: автоматическое переключение PWM/PFM (XC9107)
Высокая эффективность: 85% (TYP.)
Текущий режим ожидания: ISTB = 1,0μA (MAX.)
Конденсаторы нагрузки: Конденсаторы с низким ESR совместимы
Внешне применяемое эталонное напряжение (Vref)
Пакеты: SOT-25, USP-6B

■ Приложения

● Электрическое питание для ЖК-дисплеев
● ПДА
● Сотовые телефоны
● Компьютеры на ладонях
● Переносные аудиосистемы
● Различные многофункциональные источники питания
