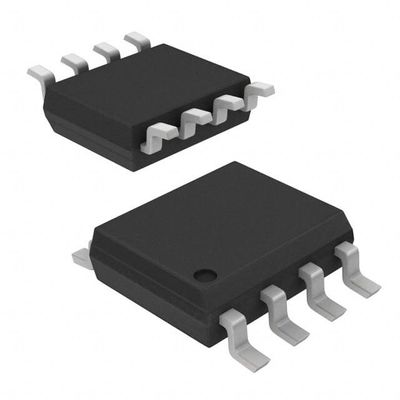

AP1509-50SG-13 IC REG BUCK 5V 2A 8SOP Диоды включены

Описание

Серия AP1509 представляет собой монолитное интегральное устройство, предназначенное для преобразователя постоянного тока и постоянного тока, и обладает способностью управлять нагрузкой 2А без дополнительного транзистора.Функция внешнего отключения может контролироваться логическим уровнем, а затем перейти в режим ожиданияВнутренняя компенсация позволяет управлять обратной связью с хорошей линией и регулированием нагрузки без внешней конструкции.Тепловое отключение предназначено для предотвращения повреждений при работе сверх температуры.Если функция ограничения тока происходит и VFB ниже 0,5 В, частота переключения будет уменьшена.Серия AP1509 работает на частоте переключения 150KHz, что позволяет иметь меньшие компоненты фильтра, чем то, что было бы необходимо с более низкими регуляторами переключения частотыДругие характеристики включают гарантированную толерантность +4% на выходное напряжение при определенных условиях входной напряженности и выходной нагрузки и +15% на частоту осциллятора.Выходная версия включала фиксированные 3.3V, 5V, 12V и регулируемый тип. Чипы доступны в стандартном 8-волоконном пакете SOP-8.

Особенности

• Выходное напряжение: 3,3V, 5V, 12V и регулируемая версия выхода
• Регулируемая версия диапазон выходного напряжения, от 1,23V до 18V + 4%
• 150 кГц + 15% фиксированная частота переключения
• Режим напряжения Несинхронное управление PWM
• Защита от теплового отключения и ограничения тока
• Ввод управления отключением включен/выключен
• Рабочее напряжение может достигать 22 В
• Выходной ток нагрузки: 2A
• Пакеты SOP-8L
• Режим ожидания с низкой мощностью
• Встроенный коммутационный транзистор на чипе
• SOP-8L: Доступен в формате "Зелёный" формовый соединение (No Br, Sb)
• Окончание без свинца/ Соответствие требованиям RoHS (Примечание 1)

Заявления

• Простой высокоэффективный регулятор
• Регуляторы переключения на карту
• Положительный к отрицательному преобразователю
