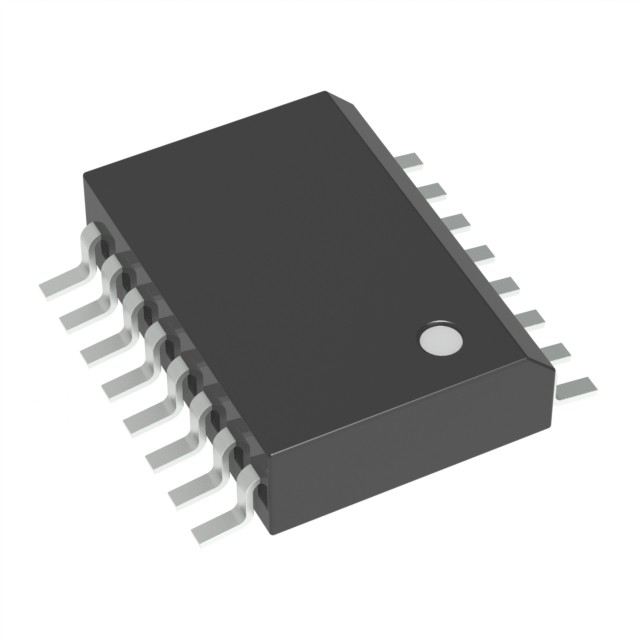

LM2574DW-ADJR2G IC REG MULTI CONFG ADJ 16SOIC на полу

Регуляторы серии LM2574 представляют собой монолитные интегральные схемы, идеально подходящие для простой и удобной разработки регулятора с погруженным переключением (бук-конвертер).Все схемы этой серии способны управлять 0.5 Нагрузка с отличной регулировкой линии и нагрузки.

Эти устройства доступны в фиксированном выходном напряжении 3,3 В, 5,0 В, 12 В, 15 В и регулируемом выходном варианте.
Эти регуляторы были разработаны для минимизации количества внешних компонентов для упрощения конструкции источника питания.Стандартные серии индукторов, оптимизированные для использования с LM2574, предлагаются несколькими различными производителями индукторов.

Особенности

• 3,3 V, 5,0 V, 12 V, 15 V и регулируемые выходы
• Регулируемый диапазон выходной напряженности, от 1,23 до 37 В ± 4% максимум в условиях линии и нагрузки
• Гарантированный выходный ток 0,5 А
• Широкий диапазон входного напряжения: 4,75 до 40 В
• Требует только 4 внешних компонента
• внутренний осциллятор с фиксированной частотой 52 кГц
• Возможность отключения TTL, режим ожидания низкой мощности
• Высокая эффективность
• использует легкодоступные стандартные индукторы
• Тепловое отключение и защита от ограничения тока
• Префикс NCV для автомобильных и других приложений, требующих изменений в месте и управлении
• Доступны пакеты, свободные от Pb*

Заявления

• Простые и высокоэффективные регулировщики (Buck)
• Эффективный предрегулятор для линейных регуляторов
• Регуляторы переключения на карту
• Положительные к отрицательным преобразователям (Buck-Boost)
• Негативные шаговые преобразователи
• Электрическое питание для зарядных батарей
