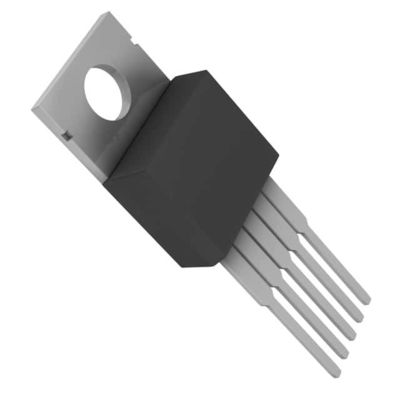

AP1501-T5G-U IC REG BUCK ADJ 3A TO220-5 Диоды включены
| Фирменное наименование | Diodes Incorporated |
|---|---|
| Номер модели | AP1501-T5G-U |
| Количество мин заказа | 1 |
| Цена | Based on current price |
| Упаковывая детали | антистатический пакет и картонная коробка |
| Время доставки | 3-5 рабочих дней |
| Условия оплаты | T/T |
| Поставка способности | В наличии |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Функция | Шаг вниз | Конфигурация вывода | Положительно |
|---|---|---|---|
| Топология | Самец оленя | Тип выхода | Регулируемый |
| Количество выходов | 1 | Напряжение тока - входной сигнал (минута) | 4.5V |
| Напряжение - вход (макс.) | 40V | Напряжение - выход (мин/фиксированное) | 1.23V |
| Напряжение - выход (макс.) | 37V | Ток - выход | 3А |
| Частота - переключение | 150kHz | Одновременный выпрямитель тока | Нет, нет. |
| Операционная температура | -20°C | 85°C (ЖИВОТИКИ) | Тип установки | Через дыру |
| Пакет / чемодан | ТО-220-5 | Пакет изделий поставщика | ТО-220-5 |
Вы можете отметить нужные вам продукты и связаться с нами на доске объявлений.
| Part Number | Description | |
|---|---|---|
| AP1501-T5G-U | IC REG BUCK ADJ 3A TO220-5 | |
| AP1506-50T5RL-U | IC REG BUCK 5V 3A TO220-5R | |
| AP1506-33T5L-U | IC REG BUCK 3.3V 3A TO220-5 | |
| AP1501A-50T5L-U | IC REG BUCK 5V 5A TO220-5 | |
| AP1501A-T5L-U | IC REG BUCK ADJ 5A TO220-5 | |
| AP1512A-T5L-U | IC REG BUCK ADJ 3A TO220-5 | |
| AP1501-12T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1501-12T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1501-33T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1501-33T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1501-50T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1501-50T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1501A-12T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1501A-33T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1501A-33T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1501A-50T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1501A-T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1501A-T5RG-U | IC REG BUCK 3A TO220-5R | |
| AP1501-T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1506-12T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1506-12T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1506-33T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1506-33T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1506-50T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1506-50T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1506-T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1506-T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP3003T-12E1 | IC REG BUCK TO220-5 | |
| AP3003T-3.3E1 | IC REG BUCK TO220-5 | |
| AP3003T-5.0E1 | IC REG BUCK TO220-5 | |
| AP3003T-ADJE1 | IC REG BUCK TO220-5 | |
| AP1501-12T5L-U | IC REG BUCK 12V 3A TO220-5L | |
| AP1501-33T5L-U | IC CONV DC-DC 3A 3.3V TO220-5L | |
| AP1501A-33T5L-U | IC CONV DC-DC 5A 3.3V TO220-5L | |
| AP1501A-12T5G-U | IC REG DC-DC BUCK TO220-5 |
Характер продукции
Подробная информация о продукции
Общее описание
AP1501 представляет собой полностью интегрированный степ-даун преобразователь постоянного тока / постоянного тока, способный управлять нагрузкой 3A без необходимости дополнительных компонентов драйвера.AP1501 работает на частоте переключения 150KHZ, что позволяет использовать небольшие компоненты фильтраВ результате, площадь на панели сокращается и расходы на BOM снижаются.
Особенности
• Выходное напряжение: 3,3V, 5V, 12V и регулируемая выходная версия• Регулируемый диапазон выходной напряженности версии, от 1,23V до 37V + 4%
• 150 КГц + 15% фиксированной частоты переключения
• Несинхронное управление PWM напряжением
• Защита от теплового отключения и ограничения тока
• Ввод управления отключения включения/выключения
• Рабочее напряжение может достигать 40 В
• Выходной ток нагрузки: 3A
• Режим ожидания с низкой мощностью
• Встроенный коммутационный транзистор на чипе
• Бессвинцовые пакеты: TO263-5L и TO220-5L ((R)
• TO263-5L и TO220-5L ((R): доступны в Green Molding Compound (No Br, Sb)
• Окончание без свинца/соответствие требованиям RoHS (Примечание 1)
Заявления
• Простой высокоэффективный регулятор• Регуляторы переключения на карту
• Положительный к отрицательному преобразователю
Спецификации
| Атрибут | Значение атрибута |
|---|---|
| Производитель | Диоды встроенные |
| Категория продукции | Регуляторы переключения постоянного тока |
| Серия | AP1501T |
| Тип | Преобразователь напряжения |
| Опаковка | Трубка |
| Единичная масса | 0.105822 унций |
| Стиль установки | Через дыру |
| Диапазон температуры работы | - 20°C до + 85°C |
| Пакетный чехол | TO-220-5 |
| Операционная температура | -20°C ~ 85°C (TA) |
| Тип установки | Через дыру |
| Тип выхода | Регулируемый |
| Функция | Спускающийся |
| Пакет изделий поставщика | TO-220-5 |
| Количество выходов | 1 Выпуск |
| Топология | Бак |
| Переключение частоты | 150 кГц |
| Выходный ток | 3А |
| Конфигурация вывода | Положительно |
| Выходное напряжение | 1.23В |
| Напряжение-выходное-максимальное | 37 В |
| Синхронный выпрямитель | Нет, нет. |
| Входное напряжение-минус | 4.5В |
| Входное напряжение-макс. | 40 В |
| Отключение | Отключение |
| Максимальная рабочая температура | + 85 C |
| Диапазон температуры работы | - 20 градусов |
| Выходное напряжение | 1.23 V до 37 V |
| Операционный ток | 5 мА |
| Входное напряжение | 4от 5 до 40 В |
| Входное напряжение-MAX | 40 В |
| Выходной ток | 3 А |
| Переменная частота | 150 кГц |
| Входное напряжение-MIN | 4.5 В |
| Напряжение питания-минус | 4.5 В |
| Пакетный чехол | TO-220-5 |
| Производитель части# | Описание | Производитель | Сравните |
| AP1501-T5L-U Силовые цепи |
Регулятор переключения, режим напряжения, 6,5A, 173 кГц переключатель Freq-Max, BIPolar, ROHS-Compliant, TO-220, 5 PIN | Диоды встроенные | AP1501-T5G-U против AP1501-T5L-U |
| AP1501-T5 Силовые цепи |
6.5А регулировщик переключения, 173 кГц переключения FREQ-MAX, PSFM5, TO-220, 5 PIN | Диоды встроенные | AP1501-T5G-U против AP1501-T5 |
| AP1501-T5L Силовые цепи |
IC,SMPS CONTROLLER,Волтажный режим,Биполярный,SIP,5PIN,ПЛАСТИЧНЫЙ | Диоды встроенные | AP1501-T5G-U против AP1501-T5L |
Описания
Регулятор переключения бака IC положительно регулируемый 1.23V 1 Выход 3A TO-220-5
Conv DC-DC 4.5V до 40V Step Down Single-Out 1.23V до 37V 3A 5-Pin ((5+Tab) К-220 трубке
Регуляторы напряжения - Регуляторы переключения DCDC Conv HV Buck 150 кГц 3А нагрузка 40В
