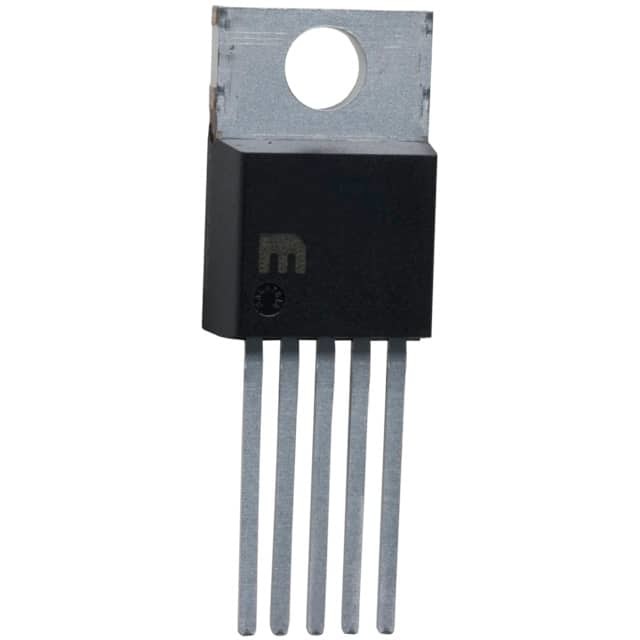

LM2576-5.0WT IC REG BUCK 5V 3A TO220-5 Технология микрочипов
| Фирменное наименование | Microchip Technology |
|---|---|
| Номер модели | LM2576-5.0WT |
| Количество мин заказа | 1 |
| Цена | Based on current price |
| Упаковывая детали | антистатический пакет и картонная коробка |
| Время доставки | 3-5 рабочих дней |
| Условия оплаты | T/T |
| Поставка способности | В наличии |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Функция | Шаг вниз | Конфигурация вывода | Положительно |
|---|---|---|---|
| Топология | Самец оленя | Тип выхода | Установлено |
| Количество выходов | 1 | Напряжение тока - входной сигнал (минута) | 4V |
| Напряжение - вход (макс.) | 40V | Напряжение - выход (мин/фиксированное) | 5В |
| Напряжение - выход (макс.) | - | Ток - выход | 3А |
| Частота - переключение | 52kHz | Одновременный выпрямитель тока | Нет, нет. |
| Операционная температура | -40°C ~ 125°C (TJ) | Тип установки | Через дыру |
| Пакет / чемодан | ТО-220-5 | Пакет изделий поставщика | ТО-220-5 |
Вы можете отметить нужные вам продукты и связаться с нами на доске объявлений.
| Part Number | Description | |
|---|---|---|
| LM2576-5.0WT | IC REG BUCK 5V 3A TO220-5 | |
| MIC4576-5.0WT | IC REG BUCK 5V 3A TO220-5 | |
| LM2575WT | IC REG BUCK ADJ 1A TO220-5 | |
| LM2576-12WT | IC REG BUCK 12V 3A TO220-5 | |
| MIC4576-3.3WT | IC REG BUCK 3.3V 3A TO220-5 | |
| LM2575-3.3WT | IC REG BUCK 3.3V 1A TO220-5 | |
| LM2575-5.0WT | IC REG BUCK 5V 1A TO220-5 | |
| LM2576WT | IC REG BUCK ADJ 3A TO220-5 | |
| MIC4575-5.0WT | IC REG BUCK BST 5V 1.7A TO220-5 | |
| MIC4576WT | IC REG BUCK ADJ 3A TO220-5 | |
| MIC4575-3.3WT | IC REG BCK BST 3.3V 1.7A TO220-5 | |
| MIC2171WT | IC REG MULTI CONFG ADJ TO220-5 | |
| LM2576-3.3WT | IC REG BUCK 3.3V 3A TO220-5 | |
| LM2575-12WT | IC REG BUCK 12V 1A TO220-5 | |
| MIC4575WT | IC REG BUCK BST ADJ 1.7A TO220-5 | |
| LM2576BT | IC REG BUCK ADJ 3A TO220-5 | |
| MIC4576BT | IC REG BUCK ADJ 3A TO220-5 | |
| LM2575-12BT | IC REG BUCK 12V 1A TO220-5 | |
| LM2575-3.3BT | IC REG BUCK 3.3V 1A TO220-5 | |
| LM2575-5.0BT | IC REG BUCK 5V 1A TO220-5 | |
| LM2575BT | IC REG BUCK ADJ 1A TO220-5 | |
| LM2576-12BT | IC REG BUCK 12V 3A TO220-5 | |
| LM2576-3.3BT | IC REG BUCK 3.3V 3A TO220-5 | |
| LM2576-5.0BT | IC REG BUCK 5V 3A TO220-5 | |
| MIC2171BT | IC REG MULTI CONFG ADJ TO220-5 | |
| MIC4575-3.3BT | IC REG BCK BST 3.3V 1.7A TO220-5 | |
| MIC4575-5.0BT | IC REG BUCK BST 5V 1.7A TO220-5 | |
| MIC4575BT | IC REG BUCK BST ADJ 1.7A TO220-5 | |
| MIC4576-3.3BT | IC REG BUCK 3.3V 3A TO220-5 | |
| MIC4576-3.3BU | IC REG BUCK 3.3V 3A TO263-5 | |
| MIC4576-3.3BU TR | IC REG BUCK 3.3V 3A TO263-5 | |
| MIC4576-5.0BT | IC REG BUCK 5V 3A TO220-5 | |
| MIC4576-5.0BU | IC REG BUCK 5V 3A TO263-5 | |
| MIC4576-5.0BU TR | IC REG BUCK 5V 3A TO263-5 |
Характер продукции
Подробная информация о продукции
Общее описание
Серия монолитных интегральных схем LM2576 обеспечивает все активные функции для регулятора переключения.Регулируемые версии имеют диапазон выходного напряжения от 1.23V до 37V. Обе версии способны управлять нагрузкой 3A с отличным регулированием линии и нагрузки.
Особенности
• 3,3V, 5V, 12V и регулируемые версии выхода• Напряжение в определенных условиях линии и нагрузки:
Фиксированная версия: ± 3% максимального выходного напряжения
Регулируемая версия: ± 2% максимального напряжения обратной связи
• Гарантированный выходный ток 3А
• Широкий диапазон входного напряжения: от 4 до 40 В
• Широкий диапазон выходного напряжения от 1,23 до 37 В
• Требует только 4 внешних компонента
• внутренний осциллятор фиксированной частоты 52 кГц
• В режиме ожидания с низкой мощностью IQ обычно < 200μA
Эффективность 80% (регулируемая версия обычно > 80%)
• использует легкодоступные стандартные индукторы
• Тепловое отключение и защита предела тока
• 100% электрический тепловой предел сгорания
Заявления
• Простой высокоэффективный регулятор• Эффективный предрегулятор для линейных регуляторов
• Регуляторы переключения на карту
• Положительный к отрицательному преобразователю (инвертирующий Buck-Boost)
• Изолированный Flyback Converter с использованием минимального количества внешних компонентов
• Преобразователь отрицательного усиления
Спецификации
| Атрибут | Значение атрибута |
|---|---|
| Производитель | Технология микрочипов |
| Категория продукции | Регуляторы переключения постоянного тока |
| Серия | LM2576 |
| Тип | Регулятор на баке |
| Опаковка | Трубка |
| Единичная масса | 0.105822 унций |
| Стиль установки | Через дыру |
| Пакетный чехол | TO-220-5 |
| Операционная температура | -40°C ~ 125°C (TJ) |
| Тип установки | Через дыру |
| Тип выхода | Установлено |
| Функция | Спускающийся |
| Пакет изделий поставщика | TO-220-5 |
| Количество выходов | 1 Выпуск |
| Топология | Бак |
| Переключение частоты | 52 кГц |
| Выходный ток | 3А |
| Конфигурация вывода | Положительно |
| Выходное напряжение | 5В |
| Напряжение-выходное-максимальное | - |
| Синхронный выпрямитель | Нет, нет. |
| Входное напряжение-минус | 4В |
| Входное напряжение-макс. | 40 В |
| Максимальная рабочая температура | + 85 C |
| Диапазон температуры работы | - 40 градусов. |
| Выходное напряжение | 1.23 V до 37 V |
| Входное напряжение-MAX | 40 В |
| Выходной ток | 3 А |
| Переменная частота | 52 кГц |
| Входное напряжение-MIN | 4 В |
| Пакетный чехол | TO-220-5 |
Функционально совместимый компонент
Форма, упаковка, функционально совместимый компонент
| Производитель части# | Описание | Производитель | Сравните |
| LM2596T-5.0 Силовые цепи |
IC 7.5 Регулятор переключения, 173 кГц переключения FREQ-MAX, PZFM5, BENT STAGGERED, TO-220, 5 PIN, регулировщик переключения или контроллер | Национальная корпорация полупроводников | LM2576-5.0WT против LM2596T-5.0 |
| LM2576T-5.0 Силовые цепи |
Регулятор переключения, режим напряжения, 7.5A, 62kHz переключатель частоты-макс, BIPolar, PSFM5, STRAIGHT, TO-220, 5 PIN | Корпорация Semtech | LM2576-5.0WT против LM2576T-5.0 |
| LM2576HVT-5.0 Силовые цепи |
Регулятор переключения, 7.5A, PSFM5, TO-220, 5 PIN | TAEJIN Technology Co., Ltd. | LM2576-5.0WT против LM2576HVT-5.0 |
| LM2576TV-5G Силовые цепи |
Бук регулятор, переключатель, 3,0 A, 15 V 3,0 A, 5,0 V, 52 кГц, TO-220 5 LEAD OFFSET, 50-TUBE | На полупроводнике | LM2576-5.0WT против LM2576TV-5G |
| LM2576T-005G Силовые цепи |
Бук регулятор, переключатель, 3,0 A, 15 V 3,0 A, 5,0 V, 52 кГц, TO-220 5 LEAD, 50-TUBE | На полупроводнике | LM2576-5.0WT против LM2576T-005G |
| LM2576T-5 Силовые цепи |
IC 7.5 Регулятор переключения, 63 кГц FREQ-MAX переключения, PSFM5, TO-220, 5 PIN, регулятор переключения или контроллер | На полупроводнике | LM2576-5.0WT против LM2576T-5 |
| MIC4576-5.0WT Силовые цепи |
8.5А регулировщик переключения, 220 кГц переключатель FREQ-MAX, PSFM5 | Компания "Микрочип Технологи" | LM2576-5.0WT против MIC4576-5.0WT |
| LM2576-5.0WT Силовые цепи |
7.5А регулировщик переключения, 63 кГц переключения FREQ-MAX, PSFM5 | Компания "Микрочип Технологи" | LM2576-5.0WT против LM2576-5.0WT |
| LM2576T-5.0/NOPB Силовые цепи |
SIMPLE SWITCHERR 40V, 3A Низкое количество компонентов Step-Down регулятор 5-TO-220 -40 до 125 | Техасские инструменты | LM2576-5.0WT против LM2576T-5.0/NOPB |
| LM2576HVT-5.0/NOPB Силовые цепи |
IC 7.5 Регулятор переключения, 63 кГц FREQ-MAX переключения, PSFM5, без свинца, TO-220, 5 PIN, регулятор переключения или контроллер | Национальная корпорация полупроводников | LM2576-5.0WT против LM2576HVT-5.0/NOPB |
Описания
Регулятор переключения бака IC положительный фиксированный 5V 1 выход 3A TO-220-5
Conv DC-DC 4V до 40V Step Down Single-Out 5V 3A 5-Pin ((5+Tab) TO-220 Tube
Регуляторы напряжения - Регуляторы переключения 3А Регулятор SMPS Step-Down
